модель 2013 года
- Модель CBR250R
- Код модели CBR250R 4AC

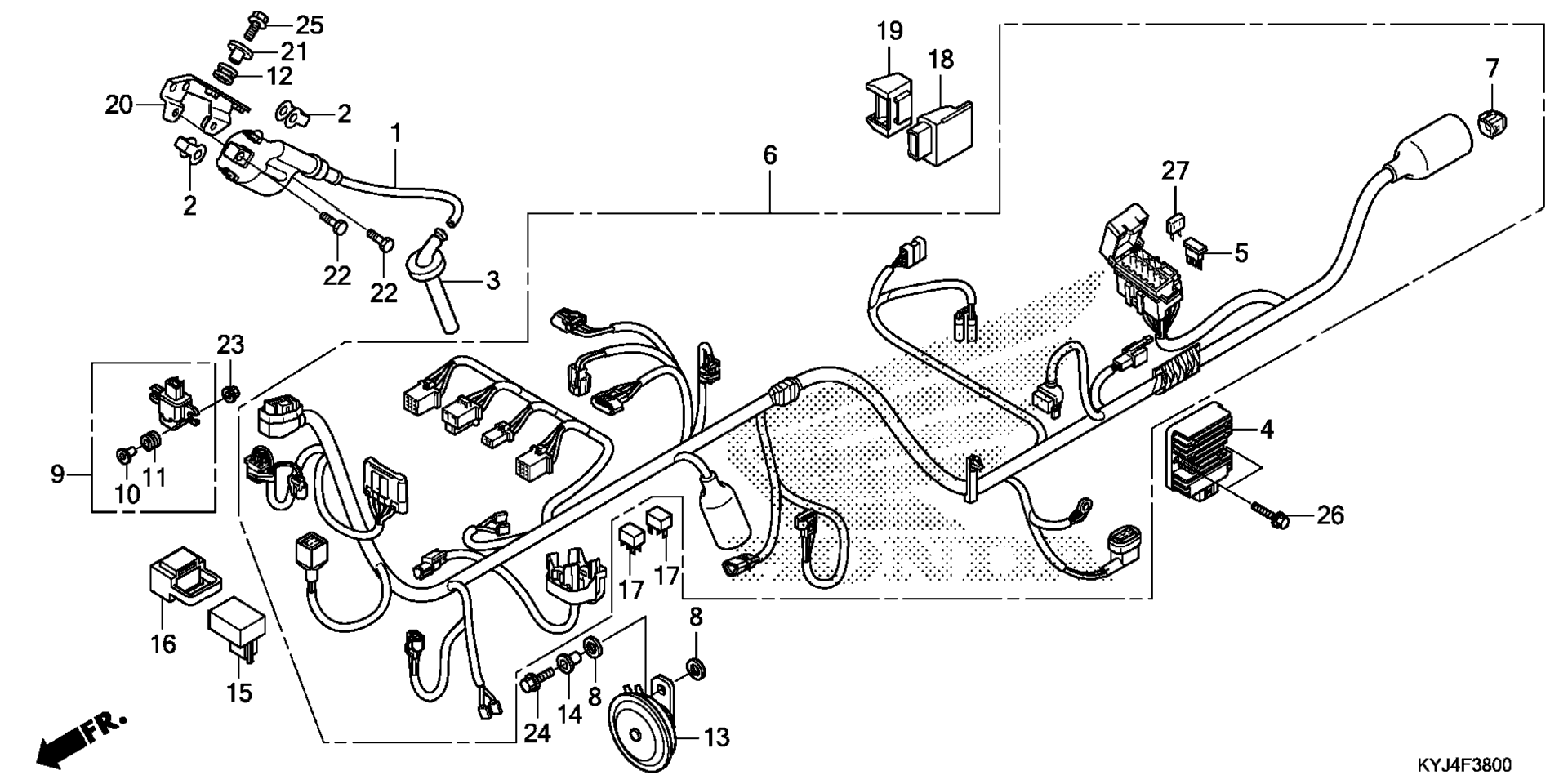

Схема жгута проводов (CBR250R) для CBR250R 4AC
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, IGNITION art. 30510-KYJ-901
По запросу
2
SPACER, IGNITION COIL art. 30520-GFM-900
По запросу
3
CAP ASSY., NOISE SUPPRESSOR art. 30700-KY2-702
По запросу
4
RECTIFIER ASSY., REGULATOR art. 31600-KVK-901
По запросу
5
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
6
WIRE HARNESS art. 32100-KYJ-880
По запросу
7
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
8
RUBBER, TAILLIGHT BRACKET art. 33714-KL3-620
По запросу
9
SENSOR ASSY., BANK ANGLE art. 35160-KPP-T01
По запросу
10
COLLAR art. 35162-MGC-003
По запросу
11
GROMMET art. 35163-MGC-003
По запросу
12
GROMMET A, TUBE art. 36037-657-000
По запросу
13
HORN (HIGH) art. 38110-KYJ-901
По запросу
14
COLLAR, HORN SETTING art. 38117-KFE-701
По запросу
15
RELAY, TURN SIGNAL POSITION art. 38301-MCV-N11
По запросу
15
RELAY, TURN SIGNAL POSITION art. 38301-KYJ-941
По запросу
16
SUSPENSION, TURN SIGNAL RELAY art. 38306-KYJ-941
По запросу
17
RELAY ASSY., POWER (MICRO ISO 4P) (MITSUBA) art. 38501-KVZ-631
По запросу
17
RELAY, POWER (MICRO ISO 4P) (OMRON) art. 38501-KWN-901
По запросу
18
PGM-FI UNIT art. 38770-KYJ-922
По запросу
19
SUSPENSION, ENGINE CONTROL UNIT art. 38771-GFM-900
По запросу
20
STAY, IGNITION COIL art. 50204-KYJ-900
По запросу
21
COLLAR, IGNITION COIL MOUNTING art. 50214-KYJ-900
По запросу
22
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
23
NUT, FLANGE (6MM) art. 94050-06080
По запросу
24
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
25
BOLT, FLANGE (6X16) art. 95701-06016-08
По запросу
26
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
27
FUSE, MINI (10A) art. 98200-41000
По запросу
