модель 2013 года
- Модель CBR250R
- Код модели CBR250RA 3AC

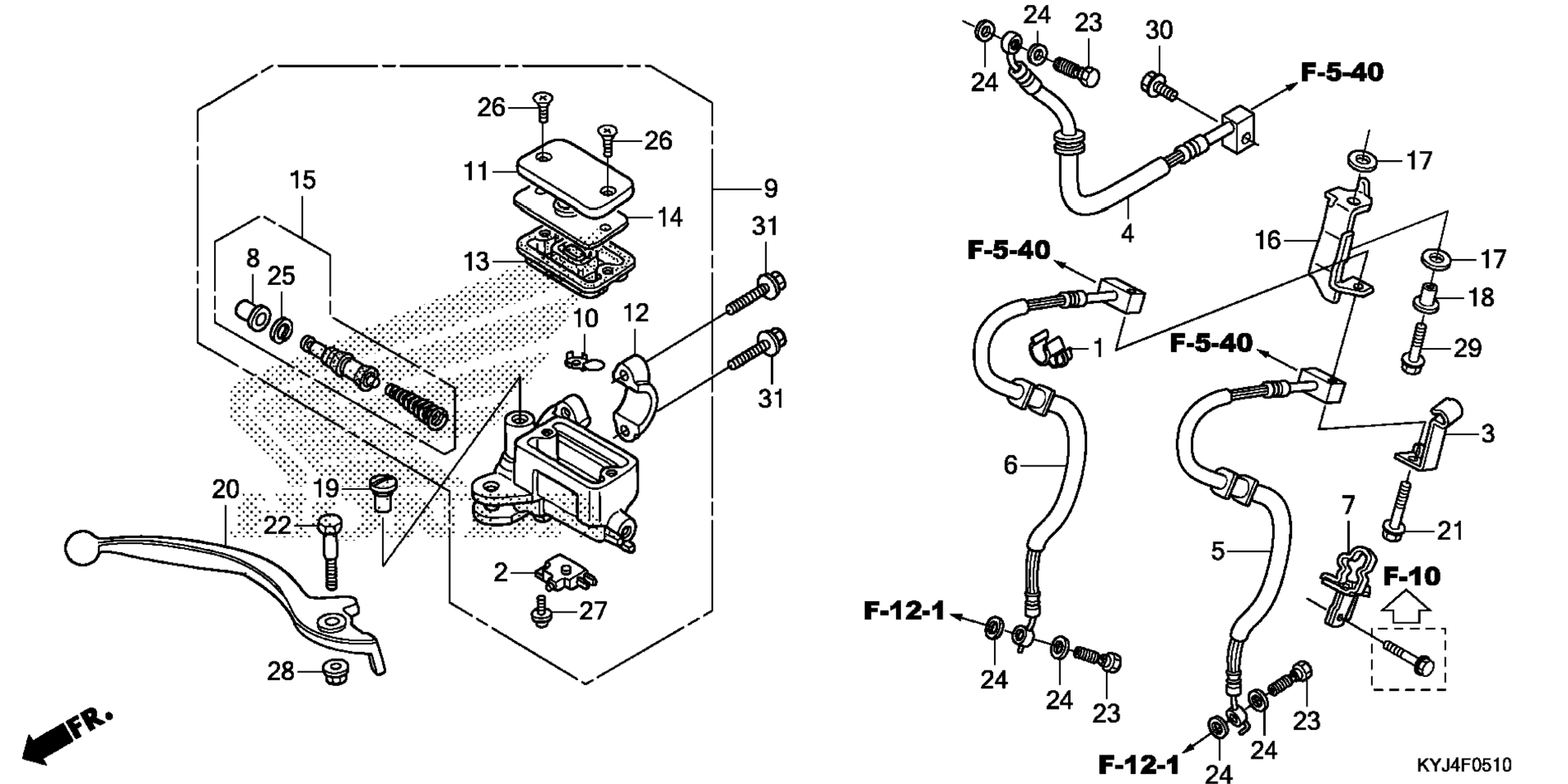

Схема переднего главного цилиндра тормоза (CBR250RA) для CBR250RA 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, PIPE art. 11152-KS4-003
По запросу
2
SWITCH ASSY., FR. STOP art. 35340-MM5-600
По запросу
3
CLAMP, FR. SPEED SENSOR WIRE art. 38526-KYJ-910
По запросу
4
HOSE B, FR. BRAKE art. 45125-KYJ-E21
По запросу
5
HOSE A, FR. BRAKE art. 45126-KYJ-911
По запросу
6
HOSE C, FR. BRAKE art. 45127-KYJ-911
По запросу
7
CLAMP B, FR. BRAKE HOSE art. 45156-KYJ-910
По запросу
8
BOOT art. 45504-410-003
По запросу
9
MASTER CYLINDER SUB-ASSY., FR. BRAKE (COO) art. 45510-KYJ-406
По запросу
10
PROTECTOR art. 45512-MA6-006
По запросу
11
CAP, MASTER CYLINDER art. 45513-HA2-006
По запросу
12
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
13
DIAPHRAGM art. 45520-MG7-006
По запросу
14
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
15
MASTER CYLINDER SET art. 45530-471-831
По запросу
16
STAY, FR. BRAKE HOSE art. 50246-KYJ-910
По запросу
17
WASHER, RUBBER art. 50248-KYJ-910
По запросу
18
COLLAR, JOINT STAY MOUNTING (TWO-WAY) art. 50249-KYJ-910
По запросу
19
PLUG, HANDLE LEVER BRACKET art. 53174-116-670
По запросу
20
LEVER, R. HANDLEBAR (COO) art. 53175-KYJ-305
По запросу
21
BOLT, FLANGE (6X32) art. 90112-KVB-900
По запросу
22
BOLT, HANDLE LEVER PIVOT art. 90114-166-006
По запросу
23
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
24
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
25
CIRCLIP art. 90651-MA5-671
По запросу
26
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
27
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
28
NUT, FLANGE (6MM) art. 94050-06000
По запросу
29
BOLT, FLANGE (6X20) art. 95701-06020-07
По запросу
30
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
31
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
