модель 2013 года
- Модель CBR500R
- Код модели CBR500RA A

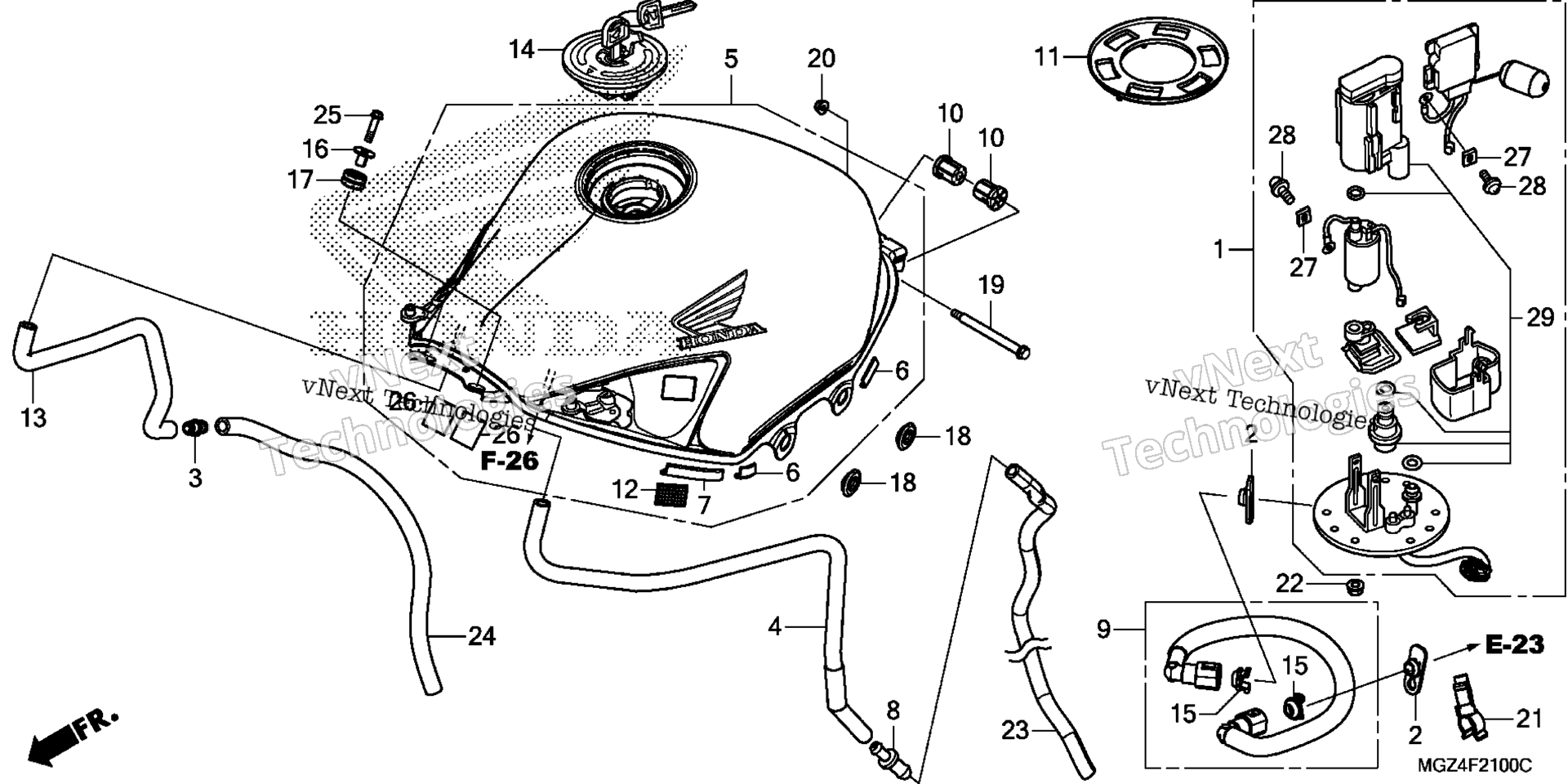

Схема топливной системы TANK / FUEL PUMP для CBR500RA A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL art. 16700-MGZ-J04
По запросу
2
DAMPER, CONNECTOR art. 16719-MEW-920
По запросу
3
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
4
TUBE, FUEL TANK BREATHER art. 17418-MGZ-J00
По запросу
5
TANK ASSY., FUEL (TYPE2) (WL) art. 17500-MGZ-J01ZB
По запросу
6
RUBBER, FUEL TANK art. 17501-MGZ-J00
По запросу
7
SEAL, TANK art. 17521-KY1-300
По запросу
8
JOINT, FUEL TUBE art. 17561-KVG-900
По запросу
9
HOSE, FUEL FEED art. 17570-MGZ-J01
По запросу
10
CUSHION, RR. FUEL TANK PIVOT art. 17572-KPP-T00
По запросу
11
GASKET, BASE art. 17574-MGS-D30
По запросу
12
FASTENER A, DUAL LOCK (18X28) art. 17580-MGZ-J00
По запросу
13
TUBE, FUEL TANK DRAIN art. 17590-MGZ-J00
По запросу
14
CAP, FUEL FILLER art. 17620-MCB-612
По запросу
15
RETAINER art. 17711-MGE-003
По запросу
16
COLLAR, RADIATOR MOUNTING art. 61102-KTY-D30
По запросу
17
RUBBER B, SEAT MOUNTING art. 77208-KW7-900
По запросу
18
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
19
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
20
NUT, U (6MM) (FUJI SEIMITSU) art. 90301-KGH-901
По запросу
21
CLAMP, FUEL HOSE (BLACK) art. 91593-MGZ-J01
По запросу
22
NUT, FLANGE (6MM) art. 94050-06000
По запросу
23
BULK HOSE, VACUUM (7.3X1000) (7.3X640) art. 95005-75001-20M
По запросу
24
BULK HOSE, VACUUM (8X1000) (8X640) art. 95005-80001-20M
По запросу
25
BOLT, FLANGE (6X25) art. 96001-06025-07
По запросу
26
TAPE B, TANK GUARD art. 17528-KCZ-930
По запросу
27
STOPPER art. 16711-MGS-D31
По запросу
28
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
29
FILTER ASSY., FUEL art. 16730-MGS-D31
По запросу
29
FILTER ASSY., FUEL art. 16730-MKT-D01
По запросу
