модель 2013 года
- Модель CBR500R
- Код модели CBR500RA AC

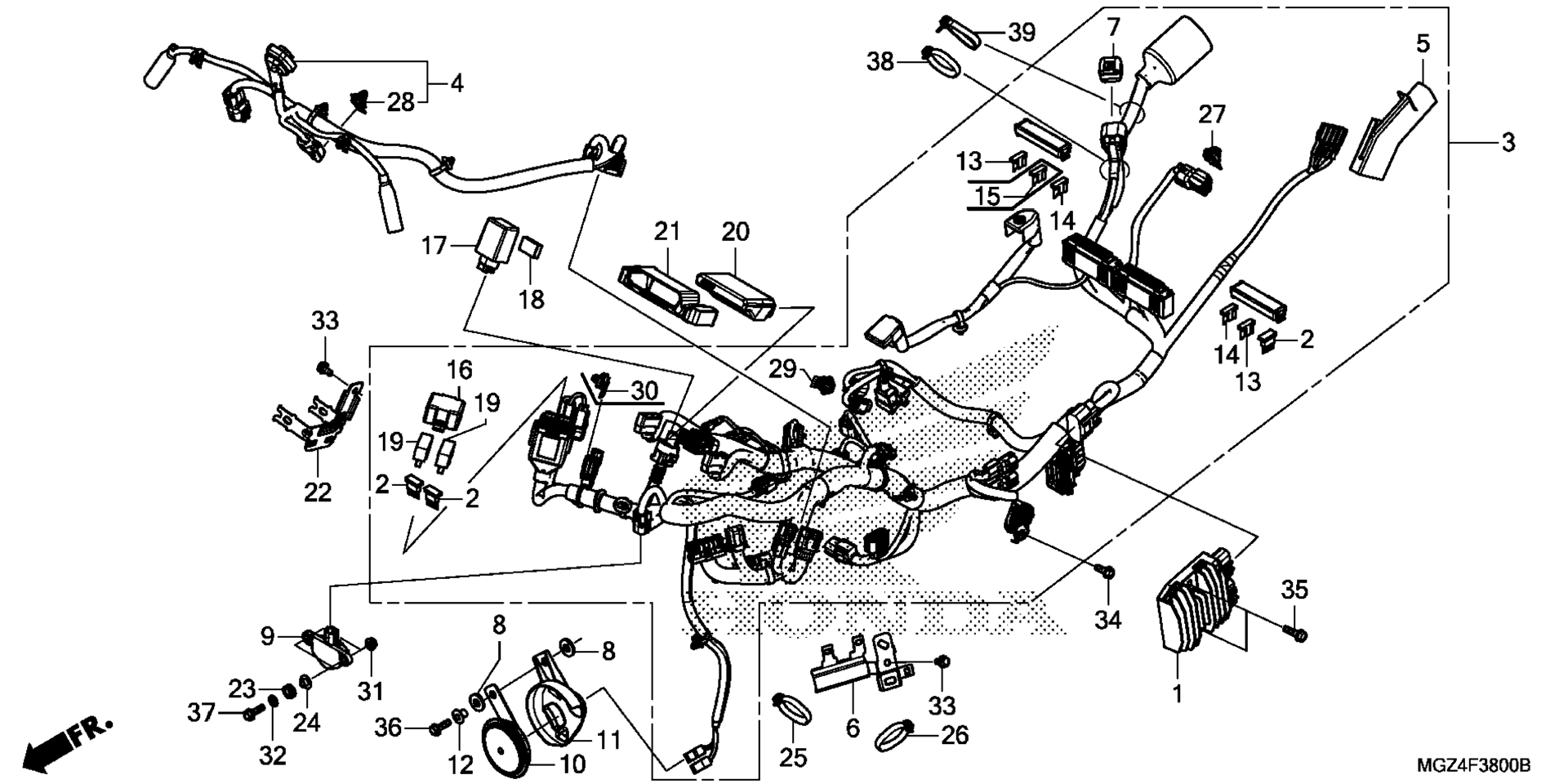

Схема жгута проводов для CBR500RA AC
Схема
Детали
Номер
Наименование детали
Цена
1
RECTIFIER ASSY., REGULATE art. 31600-MGZ-J01
По запросу
2
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
3
WIRE HARNESS art. 32100-MGZ-A11
По запросу
4
SUB-HARNESS, FR. art. 32103-MGZ-J00
По запросу
5
SUSPENSION, CONNECTOR art. 32109-MGZ-J41
По запросу
6
STAY, CONNECTOR art. 32206-MGZ-J00
По запросу
7
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
8
RUBBER, TAILLIGHT BRACKET art. 33714-KL3-620
По запросу
9
SENSOR ASSY., BANK ANGLE art. 35160-MGS-D31
По запросу
10
HORN (HIGH) art. 38110-MGZ-J01
По запросу
11
GUARD, HORN HEAT art. 38111-MGZ-J00
По запросу
12
COLLAR, HORN SETTING art. 38117-MGZ-J00
По запросу
13
FUSE, BLADE (7.5A) art. 38221-SNA-A31
По запросу
14
FUSE, BLADE (15A) art. 38221-SNA-A51
По запросу
15
FUSE, BLADE (30A) art. 38221-SNA-A81
По запросу
16
COVER, RELAY BOX art. 38281-MGZ-J01
По запросу
17
RELAY, TURN SIGNAL (MITSUBA) art. 38301-MEW-921
По запросу
18
SUSPENSION, TURN SIGNAL RELAY (MITSUBA) art. 38306-KK4-000
По запросу
19
RELAY, POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
20
PGM-FI UNIT art. 38770-MGZ-A03
По запросу
21
CUSHION, PGM-FI UNIT art. 38774-MGZ-J00
По запросу
22
STAY, RELAY BOX art. 50194-MGZ-J00
По запросу
23
RUBBER, SIDE COVER art. 64535-MFJ-D00
По запросу
24
COLLAR, BANK ANGLE SENSOR art. 90129-MGZ-J00
По запросу
25
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
27
CLIP, CONNECTOR (DARK BROWN) art. 91535-TA0-003
По запросу
28
CLIP, CONNECTOR (GRAY) art. 91565-S3Y-003
По запросу
29
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
30
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
31
NUT, FLANGE (6MM) art. 94050-06080
По запросу
32
WASHER, PLAIN (6MM) art. 94103-06800
По запросу
33
BOLT, FLANGE (6X10) art. 95701-06010-00
По запросу
34
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
35
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
36
BOLT, FLANGE (6X20) art. 95701-06020-07
По запросу
37
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
38
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
39
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
