модель 2013 года
- Модель CRF230
- Код модели CRF230F AC

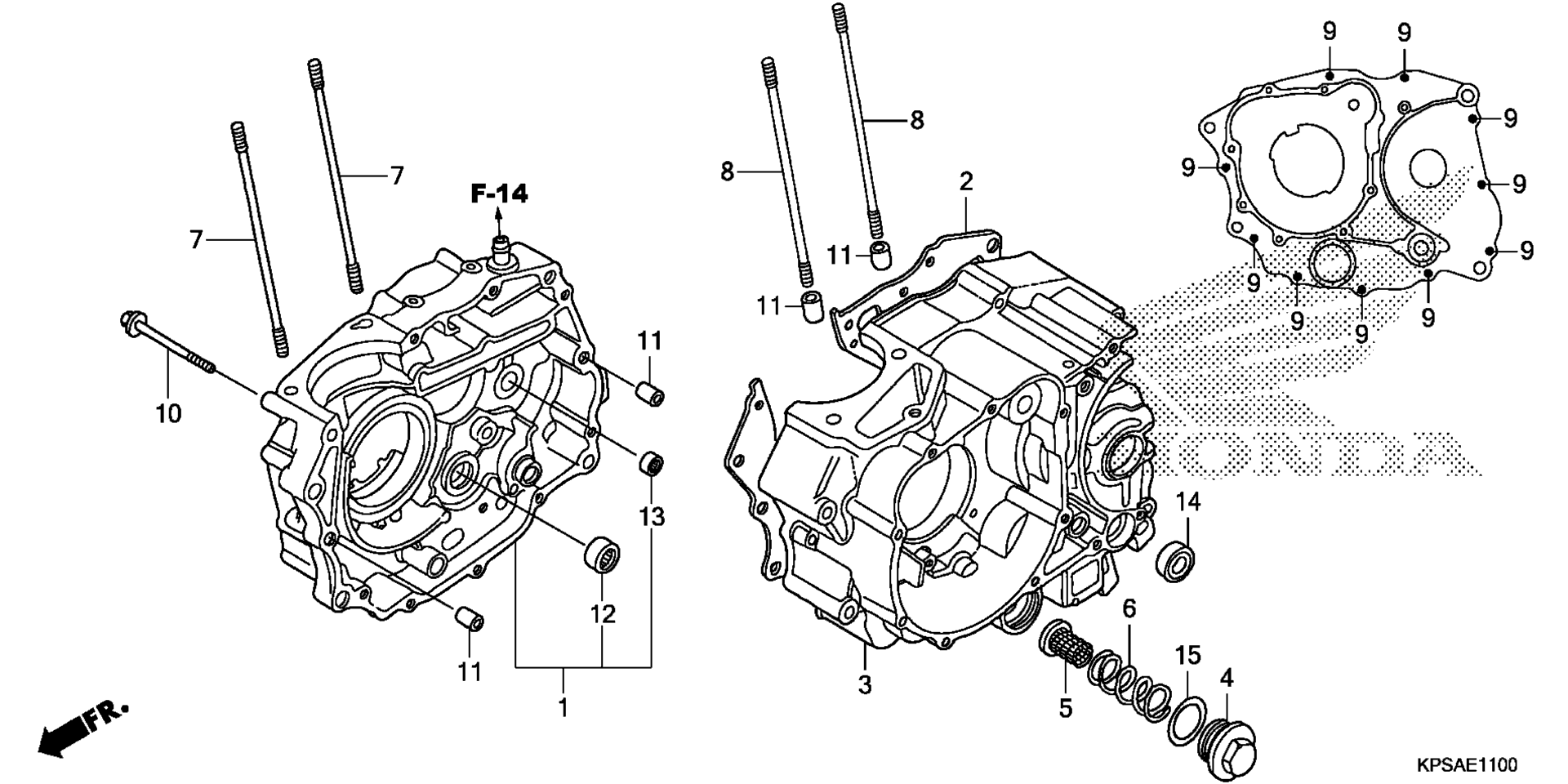

Схема картера для CRF230F AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-KPS-900
По запросу
2
GASKET, CRANKCASE art. 11191-KHA-941
По запросу
3
CRANKCASE, L. art. 11200-KPS-900
По запросу
4
CAP, TAPPET ADJUSTING HOLE art. 12361-KPS-900
По запросу
5
SCREEN, OIL FILTER art. 15421-KPS-900
По запросу
6
SPRING, OIL FILTER SCREEN art. 15426-KPS-900
По запросу
7
BOLT A, CYLINDER STUD art. 90031-KFB-000
По запросу
8
BOLT B, CYLINDER STUD art. 90032-KFB-000
По запросу
9
BOLT, FLANGE (6X50) art. 96001-06050-00
По запросу
10
BOLT, FLANGE (6X55) art. 96001-06055-00
По запросу
10
BOLT, FLANGE (6X55) art. 90040-GHR-790
По запросу
11
PIN, DOWEL (10X14) art. 90703-KPS-900
По запросу
12
BEARING, NEEDLE (21MM) art. 91008-KCN-003
По запросу
13
BEARING, NEEDLE (15MM) art. 91106-KB4-003
По запросу
14
OIL SEAL (14X28X7) (ARAI) art. 91202-965-003
По запросу
15
O-RING (35X3) art. 91303-KK3-830
По запросу
