модель 2013 года
- Модель CRF250R
- Код модели CRF250R AC

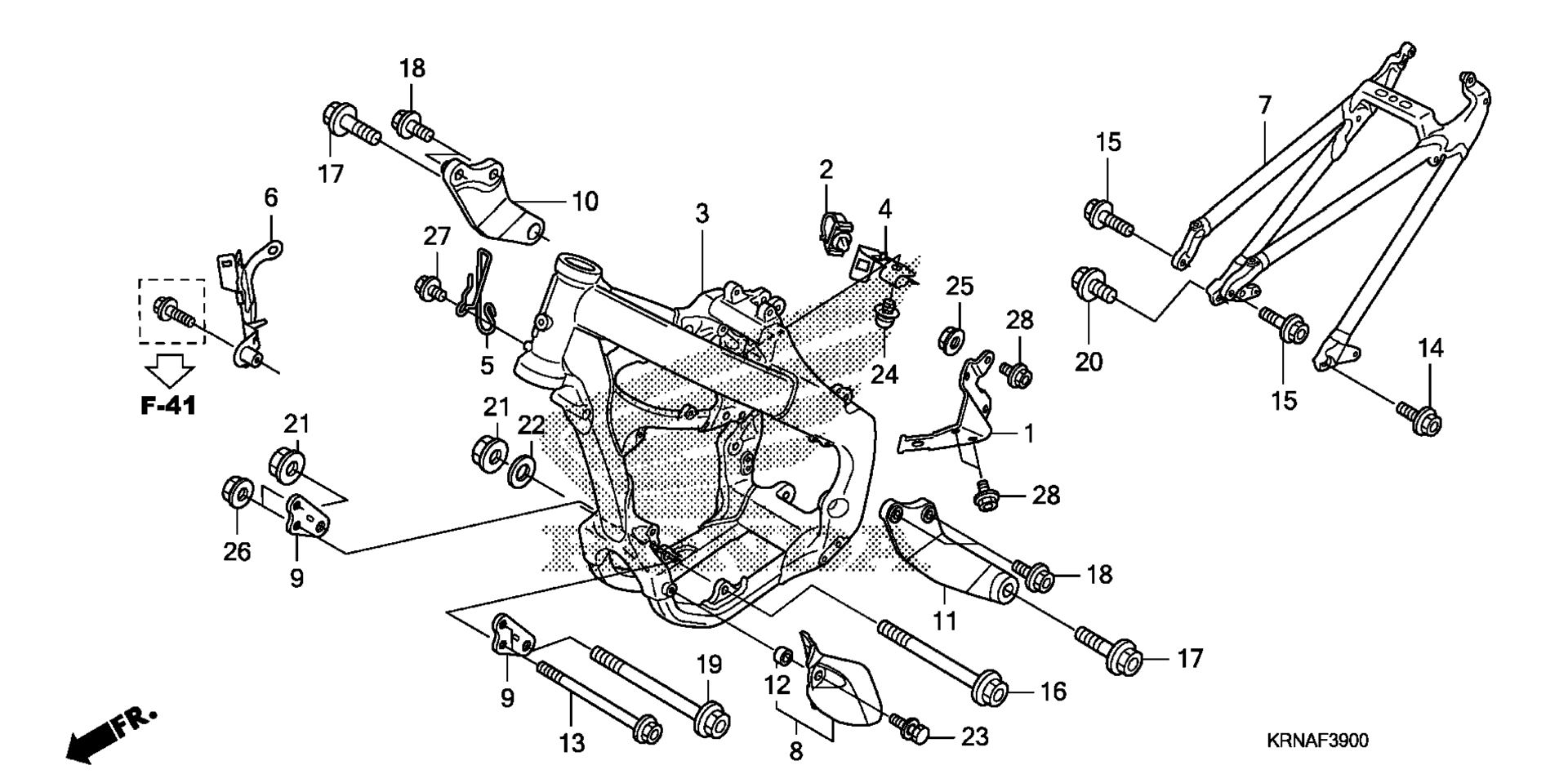

Схема рамы для CRF250R AC
Схема
Детали
Номер
Наименование детали
Цена
2
CLAMP, WIRE art. 32660-MJ6-710
По запросу
3
FRAME art. 50100-KRN-A50
По запросу
4
STAY, STOPPER CABLE art. 50127-MEN-A30
По запросу
5
GUIDE, CABLE art. 50128-MEN-A30
По запросу
6
STAY, CONNECTOR art. 50180-KRN-A40
По запросу
7
FRAME, RR. art. 50200-MEN-A50
По запросу
8
GUARD, L. ENGINE art. 50360-KRN-A40
По запросу
9
PLATE, FR. ENGINE HANGER art. 50405-KRN-A40
По запросу
10
PLATE, R. HEAD HANGER art. 50407-KRN-A40
По запросу
11
PLATE, L. HEAD HANGER art. 50408-KRN-A40
По запросу
12
COLLAR, SPLASH GUARD art. 80123-MA1-640
По запросу
13
BOLT, FLANGE (8X121) art. 90101-KRN-A40
По запросу
14
BOLT, FLANGE (8X24) art. 90101-KZ3-J50
По запросу
15
BOLT (8X28) art. 90101-MEN-A10
По запросу
16
BOLT, FLANGE (10X132) art. 90101-MEN-670
По запросу
17
BOLT, FLANGE (10X30) art. 90102-MEN-A30
По запросу
18
BOLT, FLANGE (8X18) art. 90103-MEB-670
По запросу
19
BOLT, FLANGE (10X123) art. 90106-MEN-A30
По запросу
20
BOLT (10X24) art. 90122-MEN-730
По запросу
21
NUT, FLANGE (10MM) art. 90302-KZ3-J40
По запросу
22
WASHER (10MM) art. 90410-HC4-000
По запросу
23
BOLT-WASHER (6X18) art. 93404-06018-00
По запросу
24
SCREW-WASHER (4X16) art. 93891-04016-08
По запросу
26
NUT, FLANGE (8MM) art. 94050-08000
По запросу
27
BOLT (6X12) art. 90101-MEN-A60
По запросу
