модель 2013 года
- Модель Gl1800
- Код модели GL1800BD 2AC

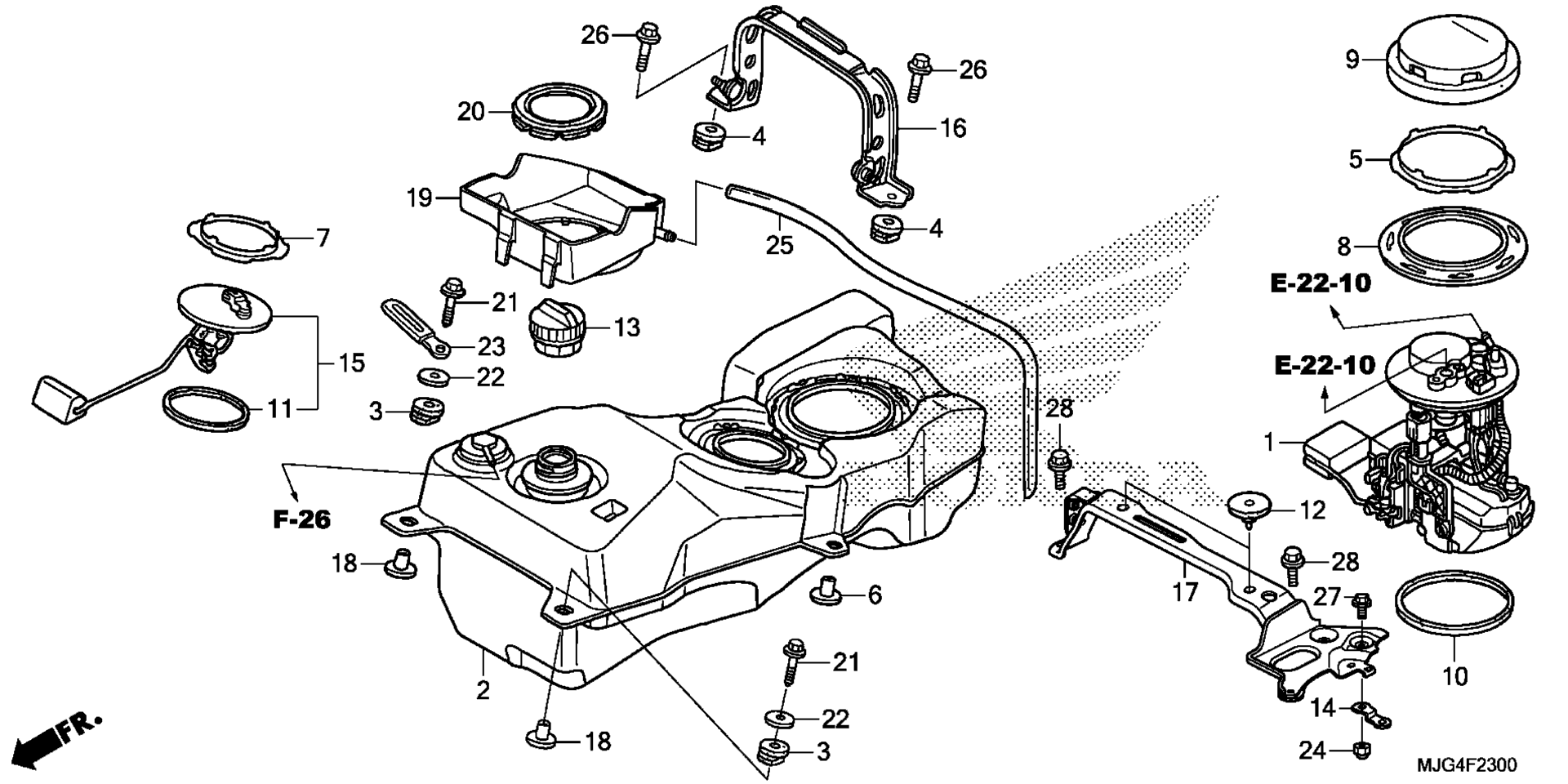

Схема топливного бака для GL1800BD 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-MCA-013
По запросу
2
TANK, FUEL art. 17510-MCA-S42
По запросу
3
RUBBER, FUEL TANK MOUNTING art. 17515-GBB-000
По запросу
4
RUBBER, FUEL TANK MOUNTING art. 17515-MCA-A80
По запросу
5
LOCKING RING, FUEL PUMP art. 17515-MCA-S41
По запросу
6
COLLAR (12.7X14.1) art. 17516-MCA-A80
По запросу
7
LOCKING RING, FUEL UNIT art. 17516-MCA-S41
По запросу
8
RING, SPACER art. 17517-MCA-S40
По запросу
9
COVER, FUEL PUMP art. 17519-MCA-000
По запросу
10
GASKET, FUEL PUMP art. 17574-MCA-S41
По запросу
11
GASKET, FUEL UNIT art. 17575-MCA-S41
По запросу
12
CUSHION, RR. FUEL TANK art. 17615-MCA-000
По запросу
13
CAP ASSY., FUEL TANK art. 17620-MEH-003
По запросу
14
STAY, CLIP art. 32160-MGE-D01
По запросу
15
FUEL UNIT SET art. 37080-MCA-000
По запросу
16
STAY, SHELTER SETTING art. 50250-MCA-S40
По запросу
17
STAY, BATTERY SUPPORT art. 50330-MJG-670
По запросу
18
COLLAR, RR. FENDER art. 80108-KF9-900
По запросу
19
TRAY, FUEL FILLER art. 83502-MCA-A80
По запросу
20
GASKET, FUEL TRAY art. 83503-MCA-A00
По запросу
21
BOLT, SPECIAL NSHF (6X34) art. 90104-MCA-000
По запросу
22
WASHER, TANK SETTING art. 90136-428-870
По запросу
23
CLIP (2X60) art. 91410-679-000
По запросу
24
NUT, CAP (6MM) art. 94021-06020
По запросу
25
BULK HOSE, VACUUM (8X8000) (8X860) art. 95005-80008-10M
По запросу
26
BOLT, FLANGE (8X35) art. 95701-08035-00
По запросу
27
BOLT, FLANGE (6X8) art. 96001-06008-00
По запросу
28
BOLT, FLANGE (6X16) art. 96001-06016-07
По запросу
