модель 2013 года
- Модель NC700 /X
- Код модели NC700X AC

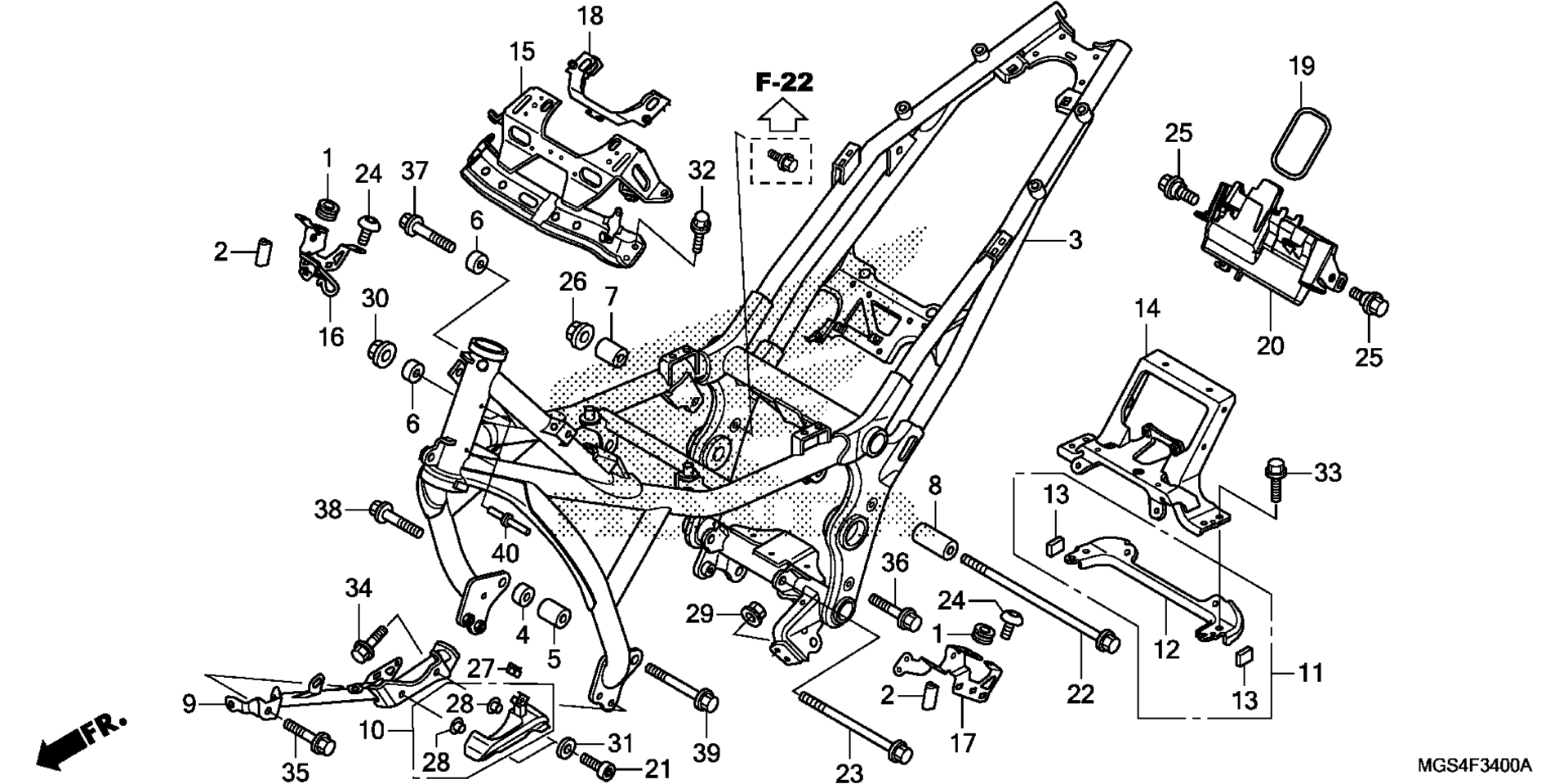

Схема рамы для NC700X AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, AIR CLEANER HOUSING MOUNTING art. 17245-107-010
По запросу
2
TRIM, FUEL TANK *NH1* (BLACK) art. 17516-KCZ-000ZB
По запросу
3
FRAME *NH389M* (MAT BULLET SILVER) art. 50100-MJJ-D30ZA
По запросу
4
COLLAR A, R. ENGINE HANGER art. 50191-MGS-D10
По запросу
5
COLLAR A, L. ENGINE HANGER art. 50192-MGS-D10
По запросу
6
COLLAR B, ENGINE HANGER art. 50193-MGS-D10
По запросу
7
COLLAR C, R. ENGINE HANGER art. 50194-MGS-D10
По запросу
8
COLLAR C, L. ENGINE HANGER art. 50195-MGS-D10
По запросу
11
STAY SET, FR. TANK art. 50230-MGS-D30
По запросу
12
STAY, FR. TANK art. 50232-MGS-D30
По запросу
13
RUBBER, CROSS PLATE art. 50233-MGS-D30
По запросу
14
PLATE, CENTER CROSS art. 50234-MGS-T50
По запросу
15
PLATE B, CROSS art. 50236-MGS-D30
По запросу
16
STAY, R. AIR CLEANER HOUSING art. 50237-MGS-D30
По запросу
17
STAY, L. AIR CLEANER HOUSING art. 50238-MGS-D30
По запросу
18
RUBBER, CROSS PLATE art. 50239-MGS-D30
По запросу
19
BAND, TOOL art. 80123-GN5-900
По запросу
20
BOX, ELECTRIC CONTROL UNIT art. 81230-MGS-D30
По запросу
22
BOLT, FLANGE (12X276) art. 90103-MGS-D30
По запросу
23
BOLT, FLANGE (12X168) art. 90104-MGS-D30
По запросу
24
SCREW, PAN (6X12) art. 90106-KSE-000
По запросу
25
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
26
NUT, FLANGE (12MM) art. 90364-MEJ-000
По запросу
30
NUT, FLANGE (12MM) art. 94050-12000
По запросу
32
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
33
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
36
BOLT, FLANGE (12X35) art. 95701-12035-08
По запросу
37
BOLT, FLANGE (12X45) art. 95701-12045-08
По запросу
38
BOLT, FLANGE (12X55) art. 95701-12055-08
По запросу
39
BOLT, FLANGE (12X80) art. 95701-12080-08
По запросу
40
SCREW, RIVET art. 90841-001-000
По запросу
