модель 2013 года
- Модель VFR1200
- Код модели VFR1200FD AC

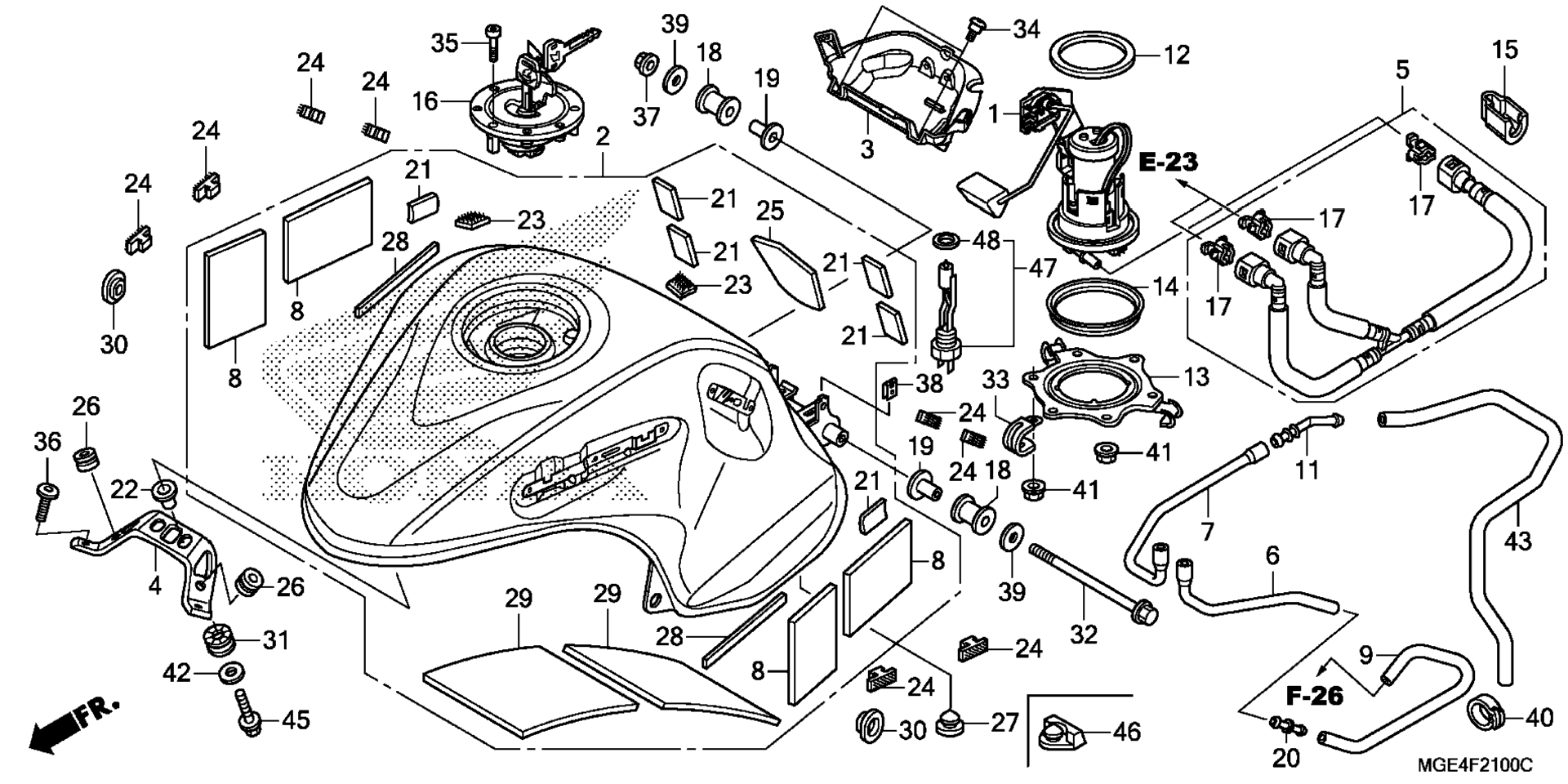

Схема топливной системы TANK / FUEL PUMP для VFR1200FD AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-MGE-023
По запросу
2
TANK ASSY., FUEL *NHA30M* (DIGITAL SILVER METALLIC) art. 17500-MGE-D40ZB
По запросу
3
PROTECTOR, TANK HEAT art. 17515-MGE-000
По запросу
4
STAY, FR. FUEL TANK art. 17523-MGE-000
По запросу
5
HOSE, FUEL FEED art. 17526-MGE-003
По запросу
6
TUBE, TANK BREATHER art. 17544-MGE-770
По запросу
7
TUBE, TANK DRAIN art. 17545-MGE-000
По запросу
8
CUSHION, FUEL TANK art. 17554-MEL-300
По запросу
9
TUBE, TANK-CANISTER art. 17556-MGE-770
По запросу
11
JOINT (TWO-WAY) art. 17561-MFL-000
По запросу
12
GASKET, FUEL PUMP art. 17574-MFJ-D00
По запросу
13
PLATE, FUEL PUMP SETTING art. 17575-MGE-000
По запросу
14
SEAL (OUTER) art. 17576-MFJ-D00
По запросу
15
COVER, FUEL CONNECTOR art. 17580-MFJ-D00
По запросу
16
CAP, FUEL FILLER art. 17620-MGE-023
По запросу
17
RETAINER art. 17711-MGE-003
По запросу
18
RUBBER, MUFFLER MOUNTING art. 18421-MB0-000
По запросу
19
COLLAR, MUFFLER MOUNTING art. 18422-MAL-600
По запросу
20
JOINT B, WASHER TUBE (MITSUBA) art. 38562-663-920
По запросу
21
RUBBER, BATTERY art. 50383-GB6-300
По запросу
22
COLLAR, SETTING art. 61104-422-000
По запросу
24
FASTENER A, DUAL LOCK (9X24) art. 64472-MGE-000
По запросу
25
COVER, FUEL TANK CENTER art. 64490-MGE-000
По запросу
26
GROMMET, IGNITION COVER art. 53133-KR1-760
По запросу
28
SEAL, FUEL TANK art. 81354-MAT-300
По запросу
29
URETHANE, FUEL TANK (LOWER) art. 83430-MGE-000
По запросу
30
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
31
RUBBER, TAILLIGHT MOUNTING art. 84703-425-000
По запросу
32
BOLT, FLANGE (8X190) art. 90102-ZB5-000
По запросу
33
CLIP (2X50) art. 90105-727-000
По запросу
34
SCREW, SPECIAL (5X11) art. 90114-MGE-000
По запросу
35
BOLT, SOCKET (4X21) art. 90120-MGE-000
По запросу
36
BOLT, SPECIAL (6X18) art. 90155-MGE-000
По запросу
37
NUT, FLANGE (M8X1.25) (SELF-LOCK) art. 90309-428-731
По запросу
38
NUT, SPRING (5MM) art. 90320-GE2-760
По запросу
39
WASHER A, HANDLE HOLDER SETTING art. 90524-030-000
По запросу
40
CLIP, WIRE HARNESS art. 90683-KJ2-003
По запросу
41
NUT, FLANGE (6MM) art. 94050-06000
По запросу
42
WASHER, BLACK (20MM) art. 91414-671-000
По запросу
43
BULK HOSE, VACUUM (7.3X3000) (7.3X950) art. 95005-75003-10M
По запросу
45
Болт 6х25 Honda art. 96001-06025-00
По запросу
46
RUBBER, RR. FUEL TANK art. 17532-MGH-640
По запросу
47
SENSOR, FUEL RESERVE art. 37810-MGE-D41
По запросу
48
GASKET, FUEL RESERVE SENSOR art. 37811-MB1-008
По запросу
