модель 2013 года
- Модель VT1300
- Код модели VT1300CX AC

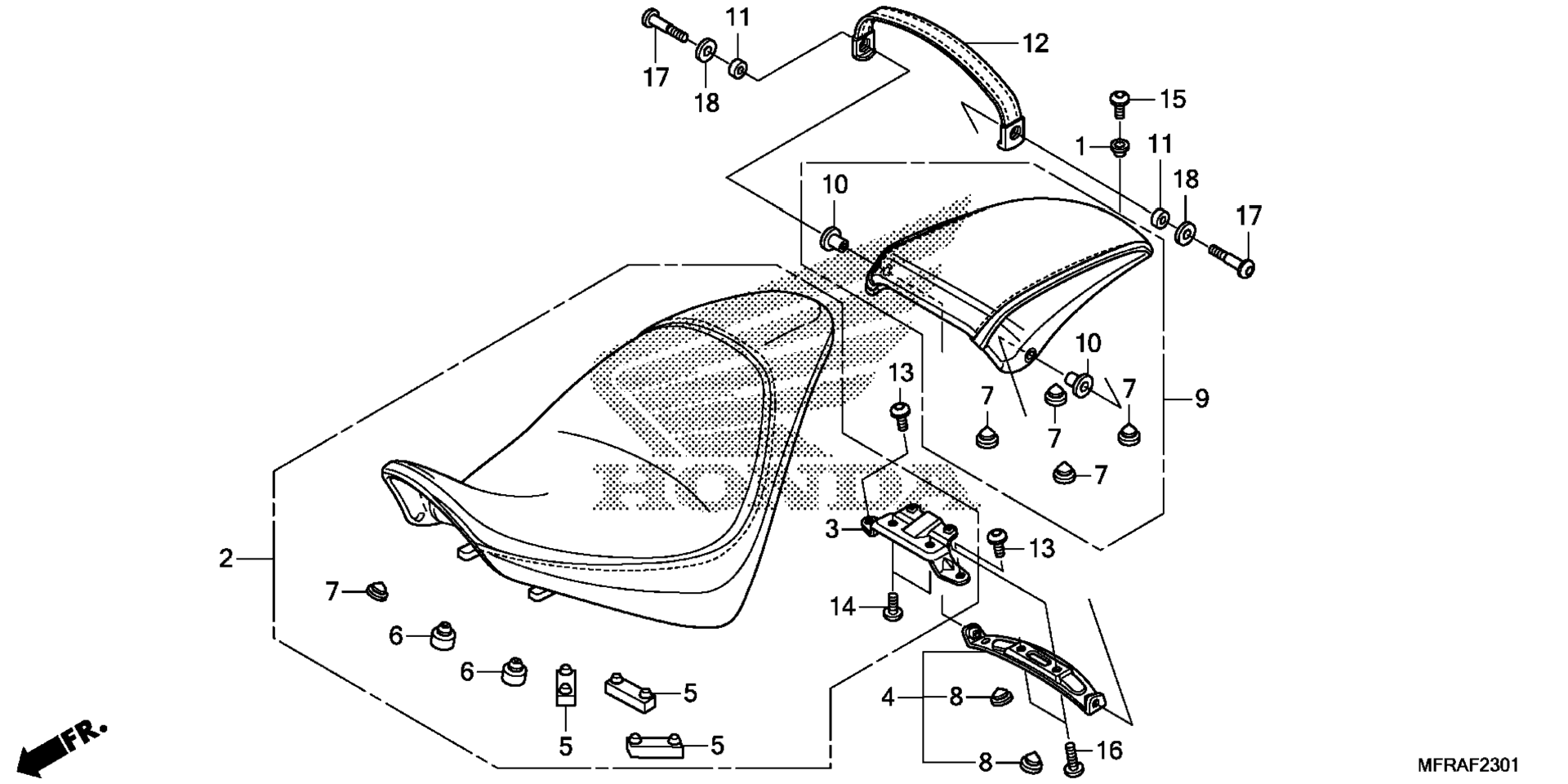

Схема сиденья (2) для VT1300CX AC
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, SEAT SETTING art. 77103-MFR-670
По запросу
2
SEAT ASSY., MAIN art. 77200-MFR-670
По запросу
3
STAY, MAIN SEAT art. 77201-MFR-670
По запросу
4
STAY B, MAIN SEAT art. 77202-MFR-670
По запросу
5
RUBBER B, SEAT SETTING art. 77205-286-000
По запросу
6
RUBBER, SEAT CUSHION art. 77206-GF0-000
По запросу
7
DAMPER art. 77211-MFE-671
По запросу
8
RUBBER, SEAT SIDE art. 77212-965-000
По запросу
9
SEAT ASSY., RR. art. 77300-MFR-670
По запросу
10
COLLAR, SEAT MOUNT art. 77304-MFR-670
По запросу
11
COLLAR, SEAT BELT art. 77305-MFR-670
По запросу
12
SEAT BELT art. 77310-MFR-670
По запросу
13
BOLT, SOCKET (6X15) art. 90102-MFR-670
По запросу
14
SCREW, PAN (6X10) art. 90106-GBB-710
По запросу
15
SCREW, PAN (6X12) art. 90106-MAV-000
По запросу
16
SCREW, PAN (6X14) art. 90118-MR1-000
По запросу
17
BOLT, PIVOT BRACKET SETTING art. 90128-MW8-000
По запросу
18
WASHER, PLAIN (8MM) art. 94103-08700
По запросу
