модель 2013 года
- Модель VT750
- Код модели VT750C2F AC

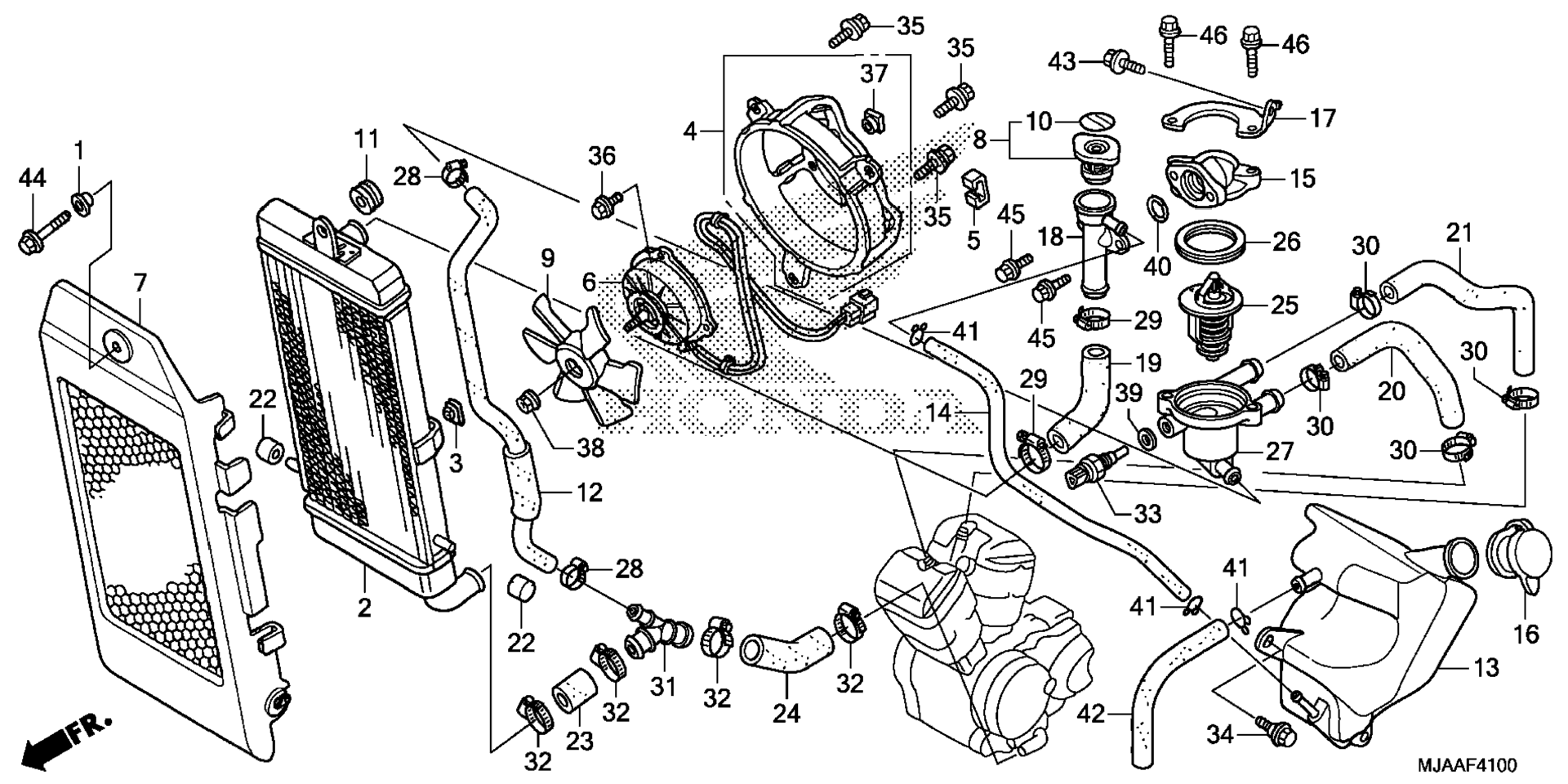

Схема радиатора (1) для VT750C2F AC
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, AIR CLEANER SETTING art. 17216-HA7-670
По запросу
2
RADIATOR (COO) art. 19010-MFE-305
По запросу
3
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
4
SHROUD (COO) art. 19015-MBA-003
По запросу
5
CLIP, HARNESS (TOYO) art. 19017-PK1-004
По запросу
6
MOTOR ASSY., FAN art. 19030-MFE-641
По запросу
7
GRILLE, RADIATOR art. 19032-MEG-000
По запросу
8
CAP, RADIATOR art. 19037-GEE-710
По запросу
9
FAN, COOLING (TOYO) art. 19040-MF5-751
По запросу
10
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
11
RUBBER, RADIATOR MOUNTING art. 19051-KA3-710
По запросу
12
HOSE, BYPASS art. 19071-MFE-640
По запросу
13
TANK, RESERVE (COO) art. 19101-MEG-000
По запросу
14
HOSE, RESERVE TANK art. 19102-MEG-000
По запросу
15
CAP, THERMOSTAT art. 19103-MBA-000
По запросу
16
CAP, RESERVE TANK art. 19104-MB0-700
По запросу
17
STAY, THERMOSTAT CASE art. 19105-MFE-640
По запросу
18
NECK, FILLER art. 19106-MFE-641
По запросу
19
HOSE, RADIATOR (UPPER) art. 19107-MFE-640
По запросу
20
HOSE, FR. OUTLET WATER art. 19108-MFE-640
По запросу
21
HOSE, RR. OUTLET WATER art. 19110-MFE-640
По запросу
22
MOUNT, RADIATOR (LOWER) art. 19112-MF5-840
По запросу
23
HOSE A, RADIATOR (LOWER) art. 19115-MEG-A60
По запросу
24
HOSE B, RADIATOR (LOWER) art. 19116-MEG-A60
По запросу
25
THERMOSTAT ASSY. art. 19300-MCH-A00
По запросу
26
RUBBER, THERMOSTAT art. 19305-KV3-010
По запросу
27
CASE, THERMOSTAT art. 19311-MFE-640
По запросу
28
CLAMP, WATER HOSE (25MM) art. 19504-KY1-003
По запросу
29
CLAMP, WATER HOSE art. 19505-ML3-770
По запросу
30
CLAMP B, WATER HOSE art. 19506-KS6-700
По запросу
31
JOINT, THREE WAY HOSE art. 19507-MFE-640
По запросу
32
CLAMP, RADIATOR HOSE art. 19509-MM5-003
По запросу
33
Датчик температуры Honda art. 37870-KRJ-901
По запросу
34
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
35
BOLT-WASHER (6X16) art. 90120-KCR-003
По запросу
36
BOLT, FLANGE (5X10) art. 90196-MBB-003
По запросу
37
NUT, SPECIAL (5MM) art. 90303-MBB-003
По запросу
38
NUT, SERRATE (5MM) art. 90315-MK3-003
По запросу
39
WASHER, SPECIAL (12MM) art. 90454-MC7-000
По запросу
40
O-RING (23X2.4) art. 94608-30000
По запросу
41
CLIP, TUBE (C11) art. 95002-70000
По запросу
42
BULK HOSE, VACUUM (7X3000) (7X200) art. 95005-70003-30M
По запросу
43
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
44
BOLT, FLANGE (6X28) art. 95701-06028-07
По запросу
45
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
46
BOLT, FLANGE (6X20) art. 96001-06020-00
По запросу
