модель 2014 года
- Модель CB500F
- Код модели CB500F 2AC

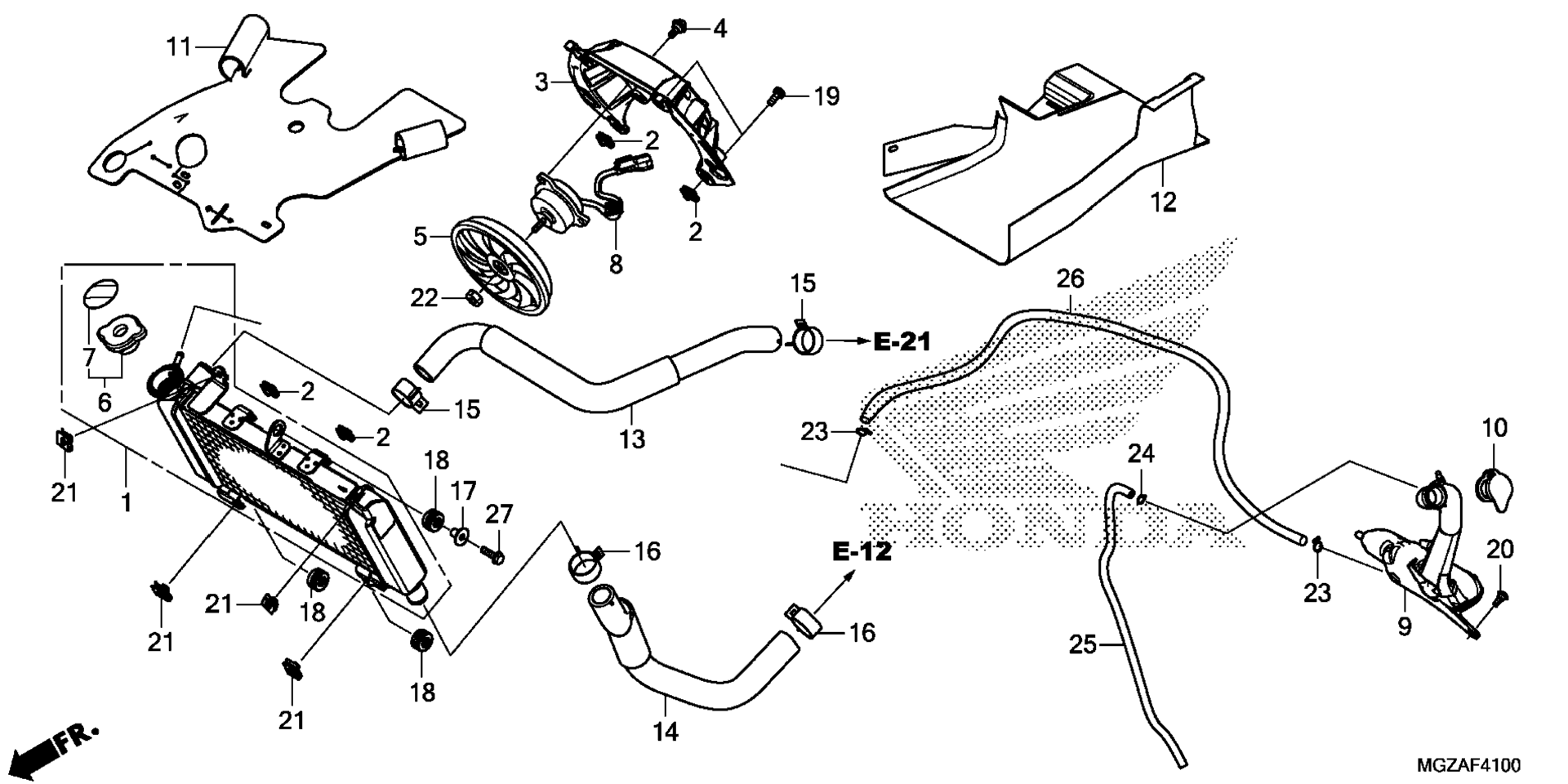

Схема радиатора для CB500F 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR (COO) art. 19010-MGZ-306
По запросу
2
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
3
SHROUD art. 19015-MGZ-J01
По запросу
4
SCREW, PAN (4X8.5) art. 19016-KEA-003
По запросу
5
FAN, COOLING (TOYO) art. 19020-MGS-D31
По запросу
6
CAP, RADIATOR (TOYO) art. 19037-GEE-710
По запросу
7
LABEL, RADIATOR CAP art. 19046-PAA-A00
По запросу
8
MOTOR ASSY., FAN (TOYO) art. 19080-MGZ-J01
По запросу
9
TANK, RADIATOR RESERVE art. 19101-MGZ-J00
По запросу
10
CAP, RESERVE TANK art. 19109-KBP-900
По запросу
11
RUBBER, HEAT GUARD art. 19126-MGZ-J00
По запросу
12
RUBBER, RR. HEAT GUARD art. 19127-MGZ-J01
По запросу
13
HOSE, RADIATOR (UPPER) art. 19501-MGZ-J00
По запросу
14
HOSE, RADIATOR (LOWER) art. 19502-MGZ-J00
По запросу
15
CLIP, WATER HOSE (D27) art. 19531-MGZ-J00
По запросу
16
CLIP, WATER HOSE (D30) art. 19533-MGZ-J00
По запросу
17
COLLAR, RADIATOR MOUNTING art. 61102-KTY-D30
По запросу
18
RUBBER, HEADLIGHT CASE MOUNTING art. 61304-415-000
По запросу
19
BOLT-WASHER (6X16) art. 90120-KCR-003
По запросу
20
SCREW, PAN (5X14) art. 90134-KPP-T00
По запросу
21
NUT, CLIP (6MM) art. 90303-MGZ-J40
По запросу
22
NUT, FLANGE (3MM) art. 90315-MFL-003
По запросу
22
NUT, HEX. (3MM) art. 94001-03000-0S
По запросу
23
CLIP, TUBE (B10) art. 95002-02100
По запросу
24
CLIP, TUBE (C9) art. 95002-50000
По запросу
25
BULK HOSE, VACUUM (5X3000) (5X400) art. 95005-50003-30M
По запросу
26
BULK HOSE, VACUUM (5.5X3000) (5.3X890) art. 95005-55003-20M
По запросу
27
BOLT, FLANGE (6X22) art. 95701-06022-07
По запросу
