модель 2014 года
- Модель CB500F
- Код модели CB500FA AC

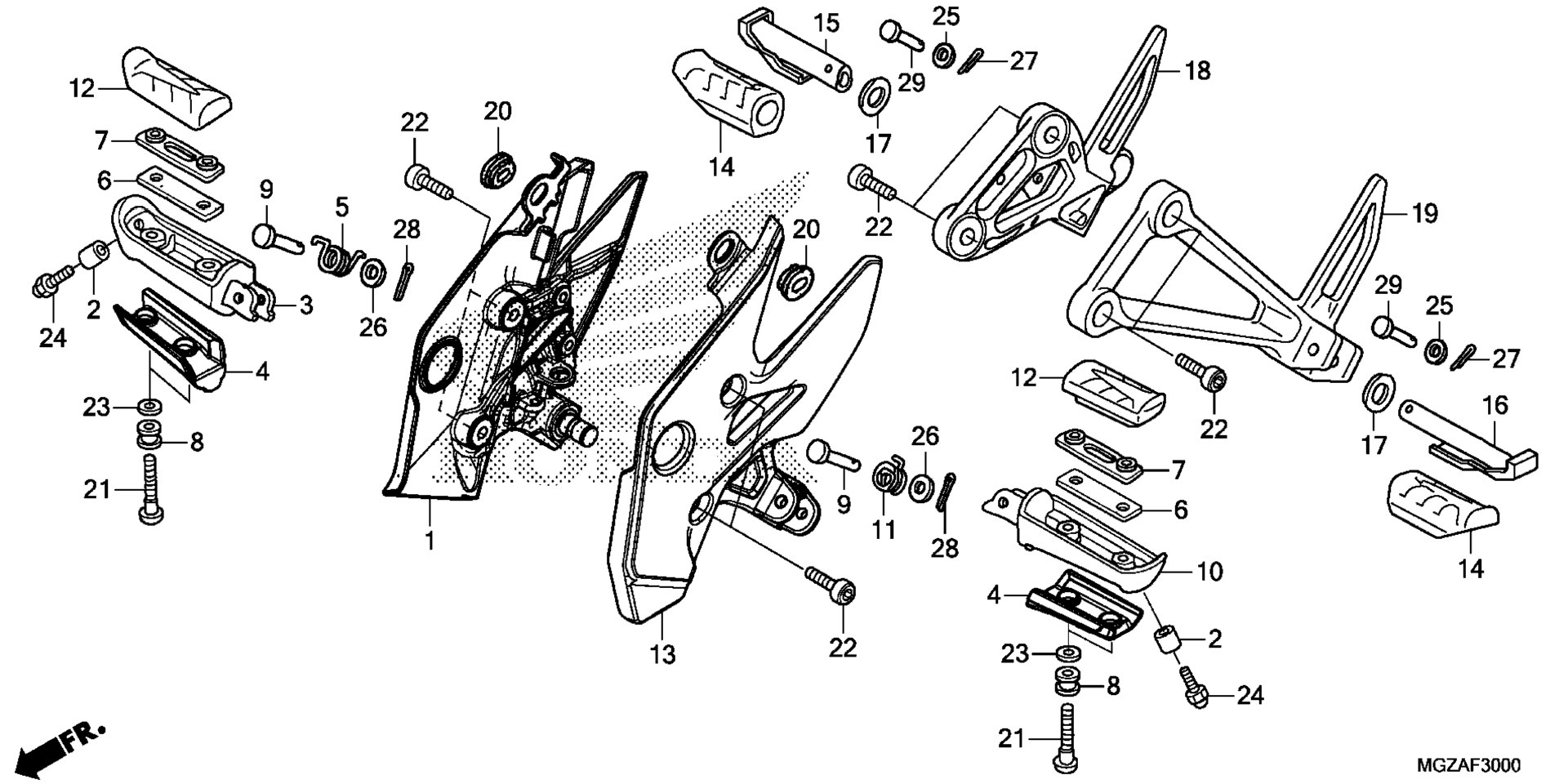

Схема подножка для CB500FA AC
Схема
Детали
Номер
Наименование детали
Цена
1
HOLDER, R. MAIN STEP art. 50600-MGZ-J00
По запросу
2
COLLAR (12.7X8) art. 50611-MGZ-J00
По запросу
3
ARM, R. STEP (COO) art. 50612-MGZ-305
По запросу
4
PLATE, STEP (LOWER) art. 50615-MGZ-J00
По запросу
5
SPRING, R. STEP RETURN art. 50617-445-840
По запросу
6
RUBBER, STEP (LOWER) art. 50618-MBG-D00
По запросу
7
PLATE, STEP art. 50619-MER-D00
По запросу
8
RUBBER, STEP PLATE (LOWER) art. 50622-MBG-D00
По запросу
9
PIN, STEP BAR art. 50639-ML0-010
По запросу
10
ARM, L. STEP (COO) art. 50642-MGZ-305
По запросу
11
SPRING, L. STEP RETURN art. 50644-445-840
По запросу
12
RUBBER, MAIN STEP (COO) art. 50661-KYJ-305
По запросу
13
HOLDER, L. MAIN STEP art. 50700-MGZ-J00
По запросу
14
RUBBER, PILLION STEP (COO) art. 50710-KYJ-305
По запросу
15
BAR, R. PILLION STEP (COO) art. 50711-KYJ-305
По запросу
16
BAR, L. PILLION STEP (COO) art. 50712-KYJ-305
По запросу
17
PLATE, PILLION STEP SIDE art. 50714-KBA-930
По запросу
18
HOLDER, R. PILLION STEP art. 50715-MGZ-J00
По запросу
19
HOLDER, L. PILLION STEP art. 50725-MGZ-J00
По запросу
20
GROMMET, SPEAKER PANEL art. 64266-MG9-770
По запросу
21
BOLT, STEP PLATE (LOWER) art. 90115-MBG-D00
По запросу
22
BOLT, SOCKET (8X22) art. 90116-MGZ-J00
По запросу
23
WASHER, PLAIN (5MM) art. 90483-MER-D00
По запросу
24
BOLT, CAP (8X16) art. 92501-08016-0A
По запросу
25
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
26
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
27
PIN, COTTER (1.6X25) art. 94201-16250
По запросу
28
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
29
PIN B, PILLION STEP art. 95015-82000
По запросу
