модель 2014 года
- Модель CBR1000RR
- Код модели CBR1000RR AC

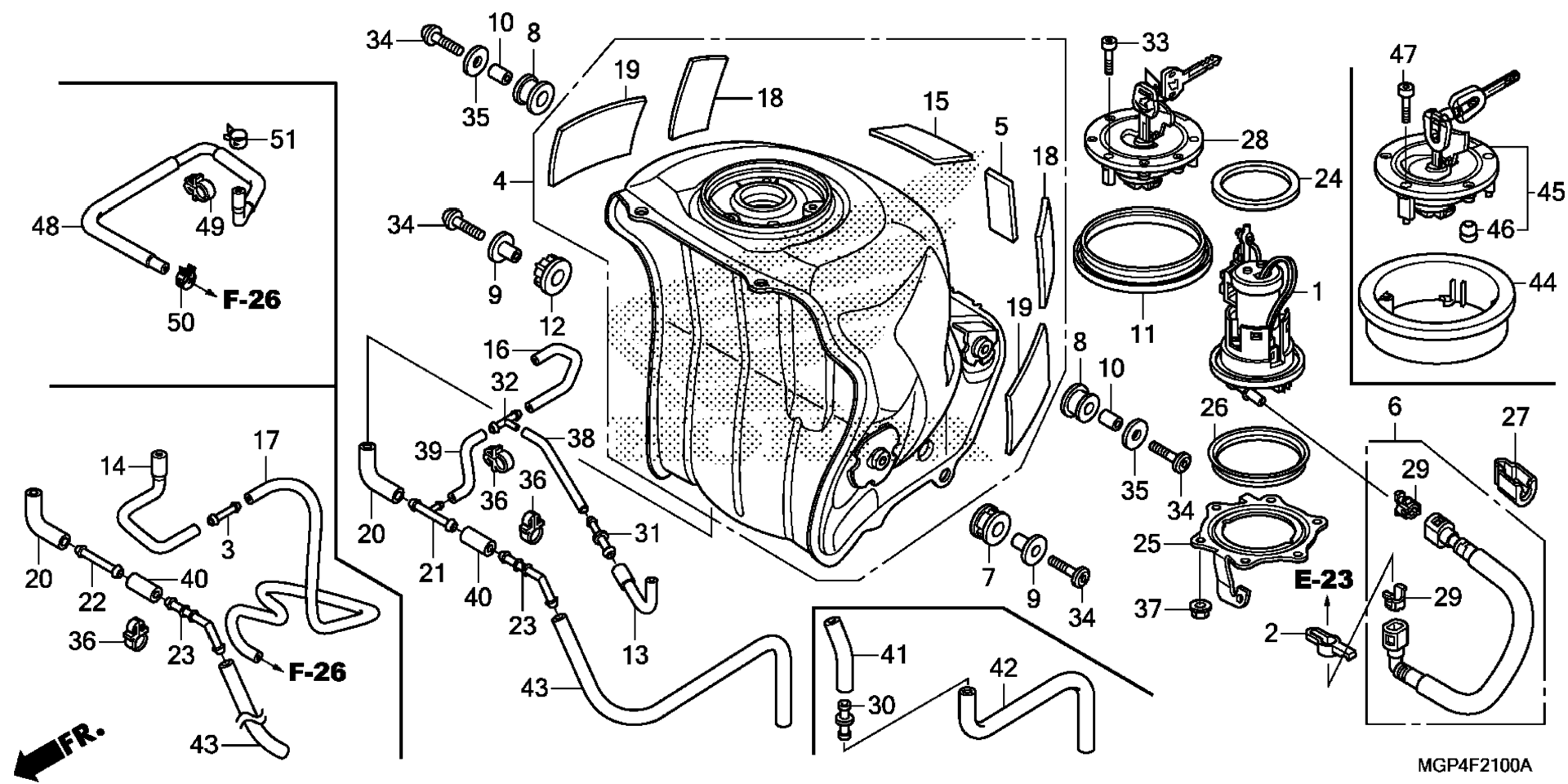

Схема топливной системы TANK / FUEL PUMP для CBR1000RR AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT, FUEL (MSDS) art. 16700-MFL-023
По запросу
2
DAMPER, CONNECTOR art. 16719-MFJ-D00
По запросу
3
JOINT, FUEL TUBE art. 16958-GJ6-000
По запросу
4
TANK SET, FUEL art. 17500-MGP-D61
По запросу
5
TAPE, TANK GUARD art. 17506-GCS-300
По запросу
6
HOSE B, FUEL FEED art. 17526-MFL-003
По запросу
7
RUBBER, L. FR. TANK MOUNTING art. 17533-MFL-000
По запросу
8
RUBBER, RR. TANK MOUNTING art. 17534-MFL-000
По запросу
9
COLLAR, FR. TANK SETTING art. 17535-MFL-000
По запросу
10
COLLAR, RR. TANK SETTING art. 17537-MFL-000
По запросу
11
SEAL, FUEL TANK art. 17543-MEE-000
По запросу
12
RUBBER, R. FR. TANK MOUNTING art. 17545-MFL-000
По запросу
14
TUBE A, BREATHER art. 17555-MFL-860
По запросу
15
FILM A, PROTECTOR art. 17556-MEE-300
По запросу
17
TUBE B, BREATHER art. 17556-MFL-860
По запросу
18
CUSHION, FUEL TANK art. 17558-MEE-940
По запросу
19
CUSHION, FUEL TANK art. 17558-MGP-D00
По запросу
20
TUBE, DRAIN art. 17559-MFL-000
По запросу
22
JOINT (2WAY) art. 17560-MFL-770
По запросу
23
JOINT (TWO-WAY) art. 17561-MFL-000
По запросу
24
GASKET, FUEL PUMP art. 17574-MFJ-D00
По запросу
25
PLATE, FUEL PUMP SETTING art. 17575-MFL-000
По запросу
26
SEAL (OUTER) art. 17576-MFJ-D00
По запросу
27
COVER, FUEL CONNECTOR art. 17580-MFJ-D00
По запросу
29
RETAINER (BLUE GREEN) (TOKAI) art. 17711-S0X-931
По запросу
34
BOLT, SPECIAL (6X25) art. 90115-MAS-E00
По запросу
35
WASHER (6.5X25X1.5) art. 90404-680-000
По запросу
36
CLIP B, CABLE (9MM BLACK) art. 90682-959-661
По запросу
37
NUT, FLANGE (6MM) art. 94050-06080
По запросу
40
BULK HOSE, VACUUM (8X1000) (8X33) art. 95005-80001-20M
По запросу
43
BULK HOSE, VACUUM (8X1000) (8X380) art. 95005-80001-20M
По запросу
44
SPACER, FUEL FILLER art. 17545-MGP-D60
По запросу
45
CAP, FUEL FILLER art. 17620-MGP-D63
По запросу
45
CAP, FUEL FILLER art. 17620-MJS-J31
По запросу
46
SEAL, BREATHER art. 17621-MGP-D62
По запросу
47
BOLT, SOCKET (4X24) (SUS) art. 90110-MGP-D60
По запросу
