модель 2014 года
- Модель CBR1000S
- Код модели CBR1000S AC

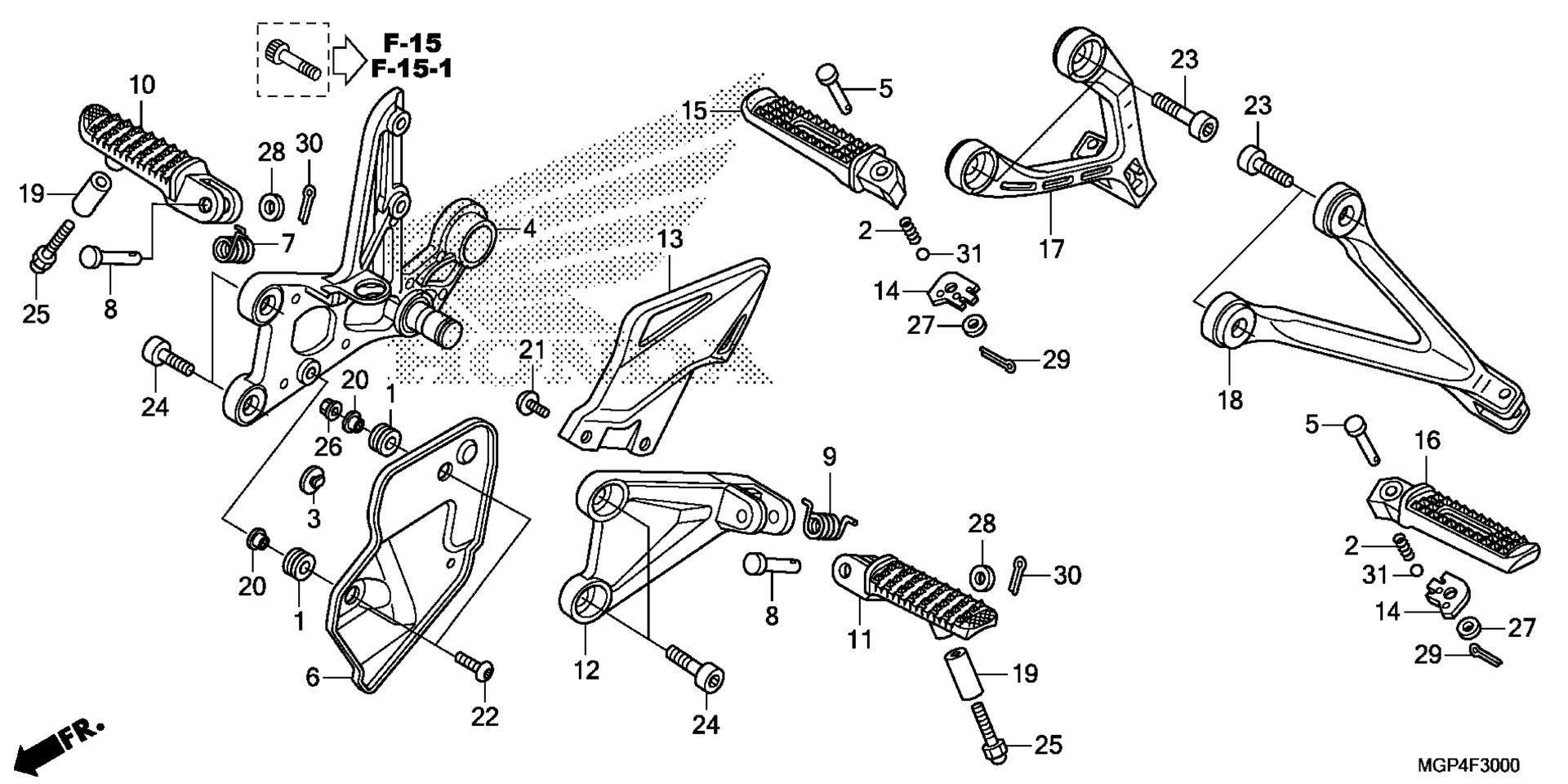

Схема подножка для CBR1000S AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, PROTECTOR MOUNTING art. 18345-MBT-610
По запросу
3
PLUG, CHAIN CASE art. 40514-333-000
По запросу
4
HOLDER, R. MAIN STEP art. 50600-MGP-D60
По запросу
6
GUARD, MAIN STEP HEAT art. 50610-MFL-000
По запросу
7
SPRING, R. STEP RETURN art. 50617-MCJ-750
По запросу
8
PIN, STEP BAR art. 50639-MFL-D20
По запросу
9
SPRING, L. STEP RETURN art. 50644-MCJ-750
По запросу
10
ARM, R. MAIN STEP (COO) art. 50660-MEL-000
По запросу
11
ARM, L. MAIN STEP (COO) art. 50665-MEL-000
По запросу
12
HOLDER, L. MAIN STEP art. 50700-MGP-D60
По запросу
13
GUARD, L. STEP art. 50707-MFL-000
По запросу
19
COLLAR, STEP (LOWER) art. 51486-MEL-000
По запросу
20
COLLAR art. 84706-415-000
По запросу
21
SCREW, PAN art. 90106-MAV-000
По запросу
22
SCREW, PAN (5X15) art. 90115-MEL-000
По запросу
24
BOLT, SOCKET (8X22) art. 90157-MFL-D20
По запросу
25
BOLT, CAP (6X50) art. 92501-06050-0A
По запросу
26
NUT, FLANGE (5MM) art. 94050-05070
По запросу
28
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
30
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
