модель 2014 года
- Модель CTX1300
- Код модели CTX1300 AC

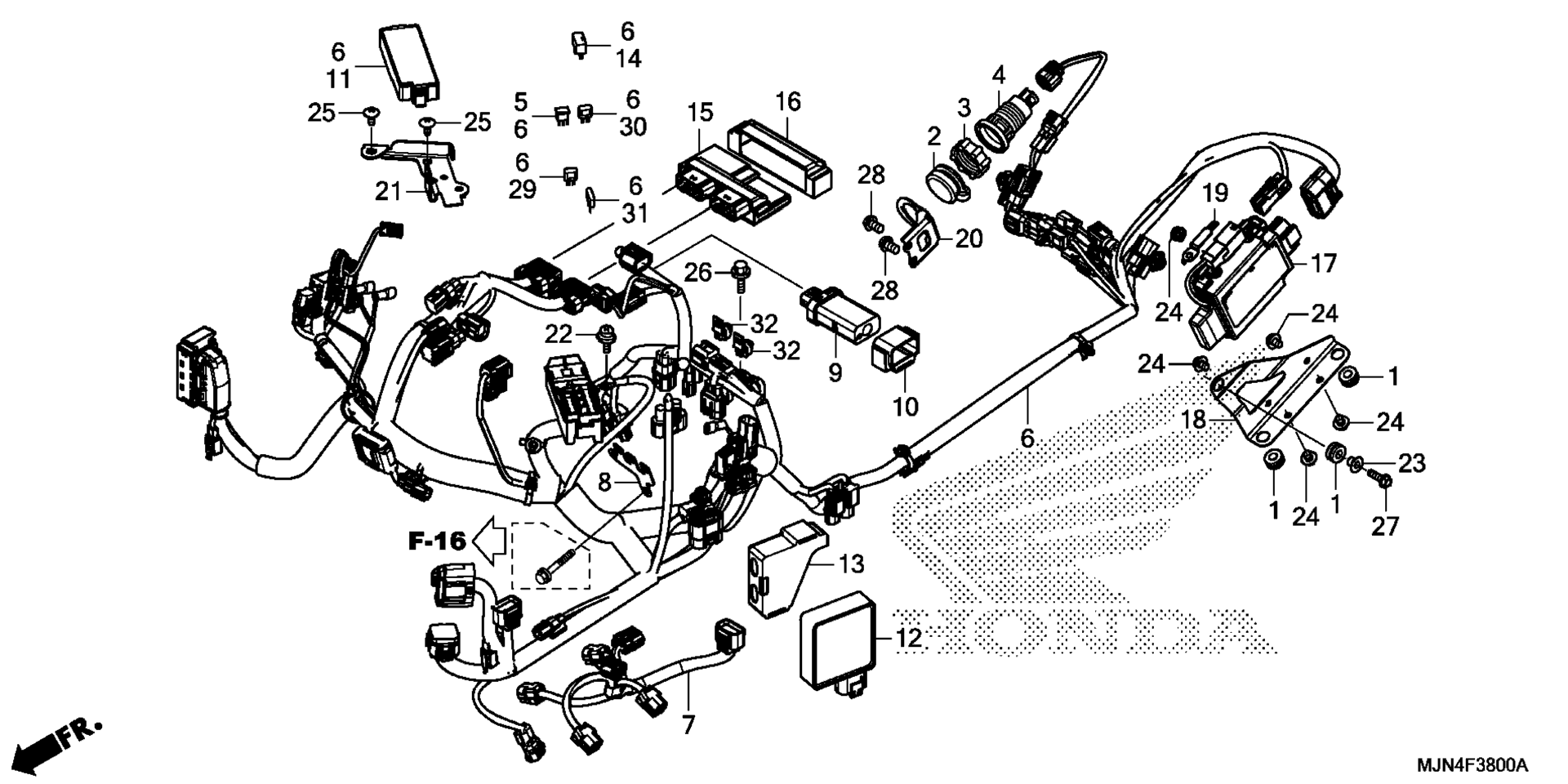

Схема жгута проводов для CTX1300 AC
Схема
Детали
Номер
Наименование детали
Цена
5
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
6
WIRE HARNESS art. 32100-MJN-A00
По запросу
7
SUB-HARNESS, INJECTOR art. 32103-MJN-A00
По запросу
8
STAY, CONNECTOR art. 32106-MJN-A00
По запросу
11
COVER (UPPER) art. 38252-MFJ-D01
По запросу
12
RELAY, TURN SIGNAL (LED) art. 38301-MJN-A02
По запросу
13
CUSHION, TURN SIGNAL RELAY art. 38306-MGH-640
По запросу
14
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
15
PGM-FI UNIT art. 38770-MJN-A02
По запросу
16
SUSPENSION, PGM-FI UNIT art. 38771-MJN-A00
По запросу
21
STAY, FUSE BOX art. 64530-MJN-A00
По запросу
22
SCREW-WASHER (5X10) art. 90153-SB2-003
По запросу
25
SCREW, TAPPING (5X12) art. 93903-25210
По запросу
26
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
29
FUSE, MINI (10A) art. 98200-41000
По запросу
30
FUSE, MINI (20A) art. 98200-42000
По запросу
31
FUSE, MINI (30A) art. 98200-43000
По запросу
32
CLIP, CONNECTOR (DARK BLUE) art. 91535-STK-003
По запросу
