модель 2014 года
- Модель NC700 /X
- Код модели NC700X A

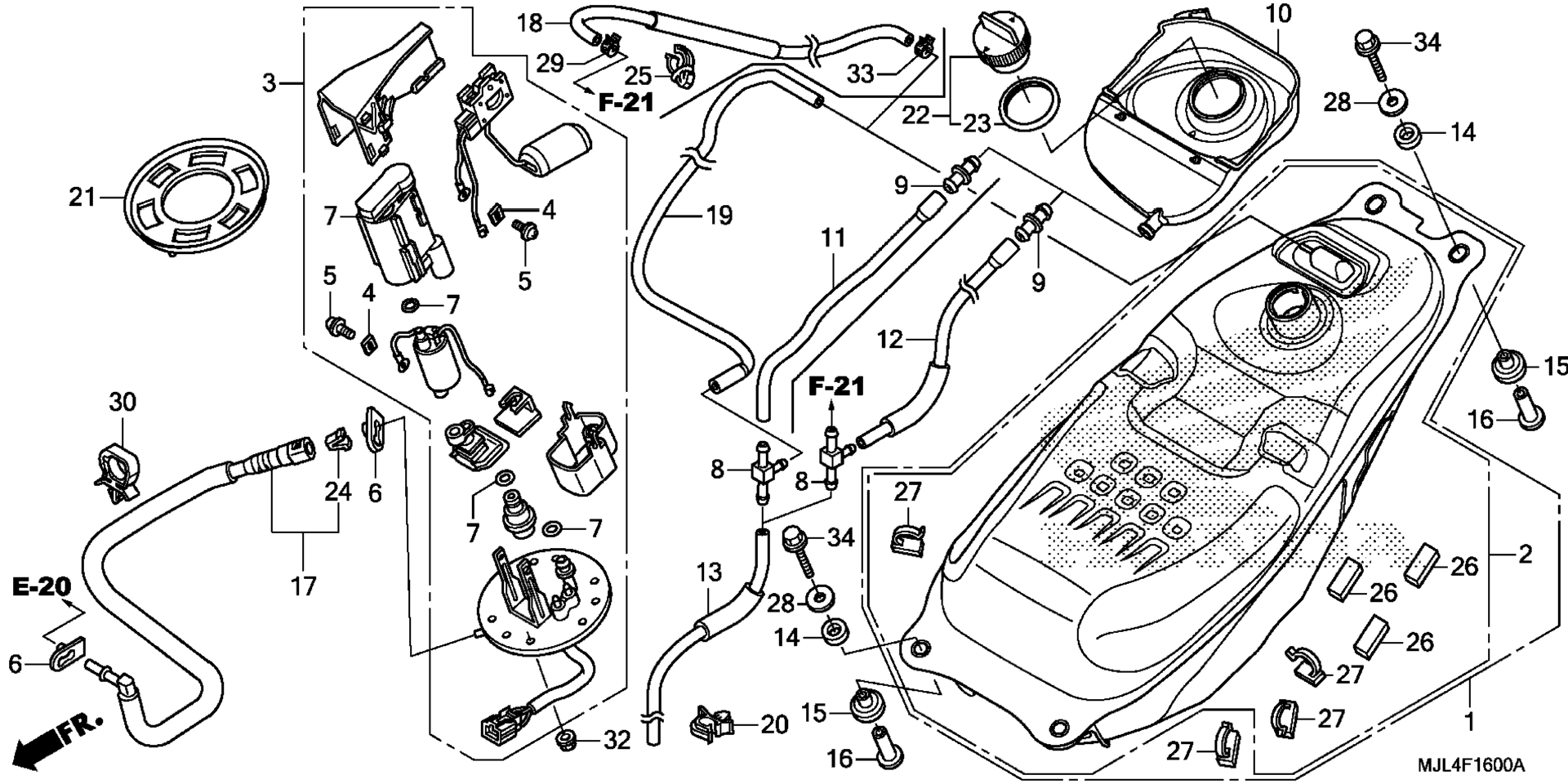

Схема топливной системы TANK / FUEL PUMP для NC700X A
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY., FUEL *NH303M* (MAT AXIS GRAY METALLIC) art. 04801-MGS-D31ZD
По запросу
3
PUMP ASSY., FUEL (MSDS) art. 16700-MGS-D35
По запросу
4
STOPPER art. 16711-MGS-D31
По запросу
5
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
6
DAMPER, CONNECTOR art. 16719-MEW-920
По запросу
7
FILTER ASSY., FUEL art. 16730-MGS-D31
По запросу
8
PIPE, THREE WAY JOINT art. 16960-ME9-000
По запросу
9
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
10
TRAY, FUEL TANK art. 17507-MGS-D30
По запросу
11
TUBE A, DRAIN art. 17508-MGS-D30
По запросу
13
TUBE B, DRAIN art. 17509-MGS-D30
По запросу
14
RUBBER, FUEL TANK MOUNTING (UPPER) art. 17516-MGS-D30
По запросу
15
RUBBER, FUEL TANK MOUNTING (LOWER) art. 17517-MGS-D30
По запросу
16
COLLAR, FUEL TANK art. 17518-MGS-D30
По запросу
17
HOSE, FUEL FEED art. 17526-MGS-D31
По запросу
19
TUBE, SEPARATOR BREATHER art. 17530-MGS-D30
По запросу
20
CLIP art. 17532-MGS-D31
По запросу
21
GASKET, BASE art. 17574-MGS-D30
По запросу
22
Крышка бензобака Honda art. 17620-KFR-841
от 5 460 ₽
23
GASKET, FUEL FILLER CAP art. 17632-383-832
По запросу
24
RETAINER art. 17711-MGE-003
По запросу
26
RUBBER, RR. FRAME art. 80129-MEG-000
По запросу
27
CLIP, HARNESS art. 83705-MZ7-300
По запросу
28
WASHER (6.5X25X1.5) art. 90404-680-000
По запросу
30
CLIP art. 90652-MGS-D31
По запросу
32
NUT, FLANGE (6MM) art. 94050-06080
По запросу
34
BOLT, FLANGE (6X40) art. 95701-06040-08
По запросу
