модель 2014 года
- Модель NC700 /X
- Код модели NC700XD AC

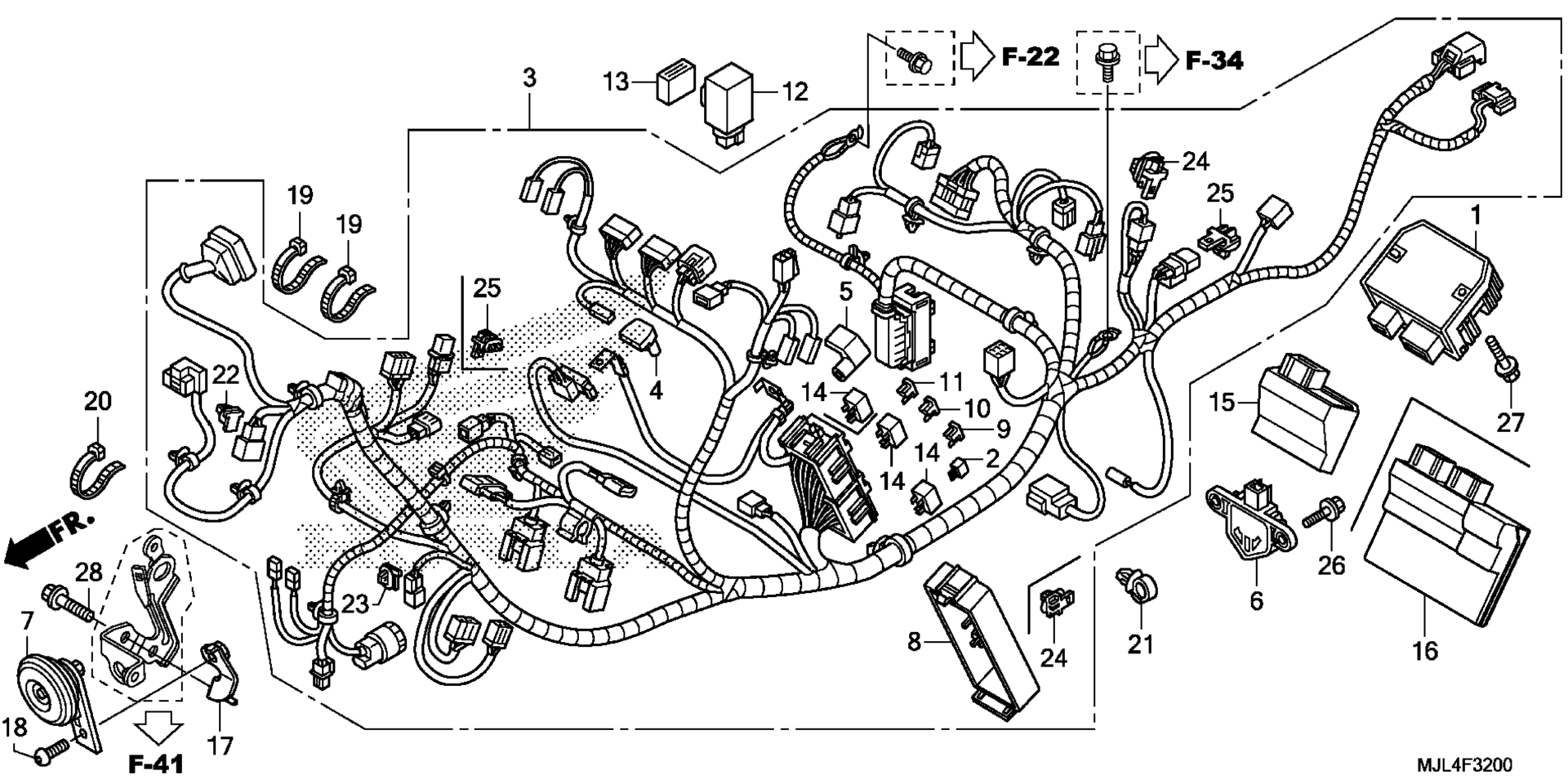

Схема жгута проводов для NC700XD AC
Схема
Детали
Номер
Наименование детали
Цена
1
RECTIFIER, REGULATOR art. 31600-MJJ-D71
По запросу
3
WIRE HARNESS art. 32100-MJL-A51
По запросу
4
COVER, STARTER MAGNETIC TERMINAL art. 32406-MGS-D31
По запросу
5
COVER, BATTERY TERMINAL art. 32411-MGS-D31
По запросу
6
SENSOR ASSY., BANK ANGLE art. 35160-MGS-D31
По запросу
7
HORN (HIGH) art. 38110-MEE-013
По запросу
8
COVER, POWER BOX art. 38201-MGS-D31
По запросу
9
FUSE, BLADE (7.5A) art. 38221-SNA-A31
По запросу
10
FUSE, BLADE (15A) art. 38221-SNA-A51
По запросу
11
FUSE, BLADE (30A) art. 38221-SNA-A81
По запросу
12
RELAY, TURN SIGNAL (MITSUBA) art. 38301-MEW-921
По запросу
13
SUSPENSION, TURN SIGNAL RELAY (MITSUBA) art. 38306-KK4-000
По запросу
14
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MKP-DN1
По запросу
16
PGM-FI UNIT art. 38770-MJL-A52
По запросу
17
STAY, HORN art. 50311-MGS-D31
По запросу
18
BOLT, SOCKET (8X16) art. 90128-MGS-D30
По запросу
19
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
20
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
21
CLIP, WIRE HARNESS (25MM) art. 90683-SA0-003
По запросу
22
CLIP, CONNECTOR (BLACK) art. 91533-MGS-D30
По запросу
23
CLIP, CONNECTOR (DARK GRAY) art. 91534-SWA-003
По запросу
24
CLIP, CONNECTOR (DARK BROWN) art. 91535-TA0-003
По запросу
25
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
26
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
27
Болт 6х22 Honda art. 95701-06022-00
По запросу
28
BOLT, FLANGE (8X25) art. 95701-08025-08
По запросу
