модель 2014 года
- Модель VFR 800
- Код модели VFR800FD 2AC

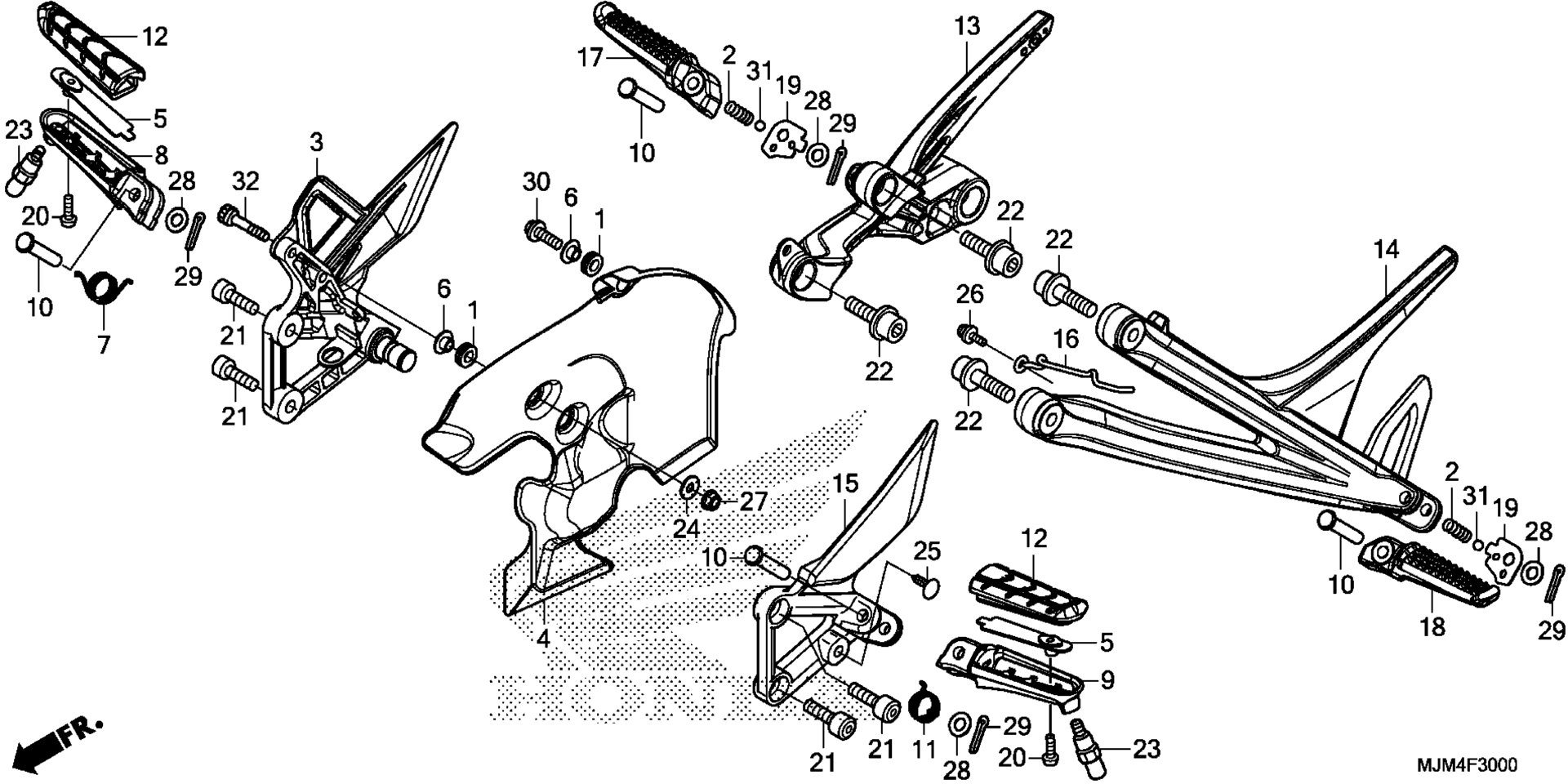

Схема подножка для VFR800FD 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, PROTECTOR MOUNTING art. 18345-MBT-610
По запросу
2
SPRING, KICK STARTER STOPPER art. 28333-300-000
По запросу
3
HOLDER, R. MAIN STEP art. 50600-MJM-D10
По запросу
4
GUARD, MAIN STEP HEAT art. 50606-MJM-D10
По запросу
5
PLATE, STEP SETTING art. 50609-MBW-000
По запросу
6
COLLAR, HEAT GUARD SETTING art. 50609-MCW-D00
По запросу
7
SPRING, R. STEP RETURN art. 50617-445-840
По запросу
8
ARM, R. MAIN STEP art. 50635-MGS-305
По запросу
9
ARM, L. MAIN STEP art. 50636-MGS-305
По запросу
10
PIN, STEP BAR art. 50639-ML0-010
По запросу
11
SPRING, L. STEP RETURN art. 50644-445-840
По запросу
12
RUBBER, MAIN STEP (COO) art. 50661-MBW-000
По запросу
13
HOLDER, R. PILLION STEP art. 50671-MJM-D00
По запросу
14
HOLDER, L. PILLION STEP art. 50681-MJM-D01
По запросу
15
HOLDER, L. MAIN STEP art. 50700-MJM-D30
По запросу
16
WIRE, HOSE CLAMP art. 50701-MJM-D11
По запросу
17
ARM, R. PILLION STEP (COO) art. 50711-MGS-305
По запросу
18
ARM, L. PILLION STEP (COO) art. 50712-MGS-305
По запросу
19
PLATE, PILLION STEP CLICK art. 50718-MN8-000
По запросу
20
BOLT, SPECIAL (5X14) art. 90118-MBW-000
По запросу
21
BOLT, SOCKET (8X22) art. 90157-ME9-000
По запросу
22
BOLT, FLANGE SOCKET (8X27) art. 90102-MJM-D10
По запросу
23
BOLT, SPECIAL CAP (6MM) art. 90176-MCW-D00
По запросу
24
WASHER (6MM) art. 90485-286-000
По запросу
25
CLIP, BRUSH art. 90656-MGH-641
По запросу
26
BOLT-WASHER (5X12) art. 93401-05012-00
По запросу
27
NUT, FLANGE (6MM) art. 94050-06000
По запросу
28
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
29
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
30
BOLT, FLANGE (6X16) art. 96001-06016-07
По запросу
31
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
32
BOLT, SOCKET (6X35) art. 96700-06035-08
По запросу
