модель 2014 года
- Модель VFR1200
- Код модели VFR1200F AC

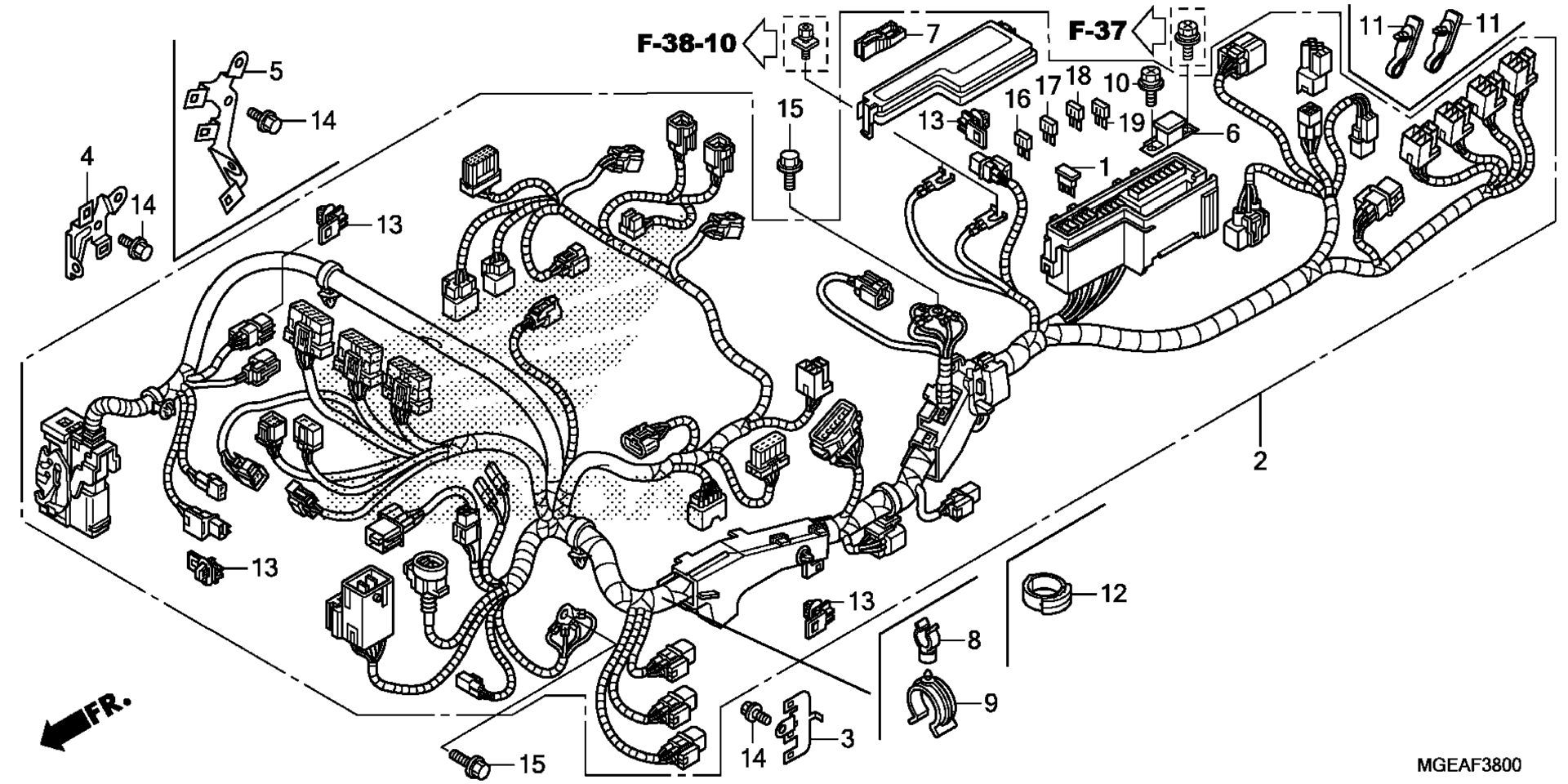

Схема жгута проводов для VFR1200F AC
Схема
Детали
Номер
Наименование детали
Цена
1
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
2
WIRE HARNESS art. 32100-MGE-C30
По запросу
3
STAY, L. CONNECTOR art. 32125-MGE-640
По запросу
4
STAY, R. CONNECTOR art. 32127-MGE-640
По запросу
6
FUSE, BLOCK (50A) art. 38213-SM4-003
По запросу
7
PULLER, MINI FUSE (SUMITOMO) art. 38235-S04-003
По запросу
10
BOLT (5X13) art. 90114-SG0-003
По запросу
13
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
14
BOLT, FLANGE (6X10) art. 96001-06010-02
По запросу
15
BOLT, FLANGE (6X14) art. 96300-06014-00
По запросу
16
FUSE, MINI (10A) art. 98200-41000
По запросу
17
FUSE, MINI (15A) art. 98200-41500
По запросу
18
FUSE, MINI (20A) art. 98200-42000
По запросу
19
FUSE, MINI (30A) art. 98200-43000
По запросу
