модель 2014 года
- Модель VT1300
- Код модели VT1300CS A

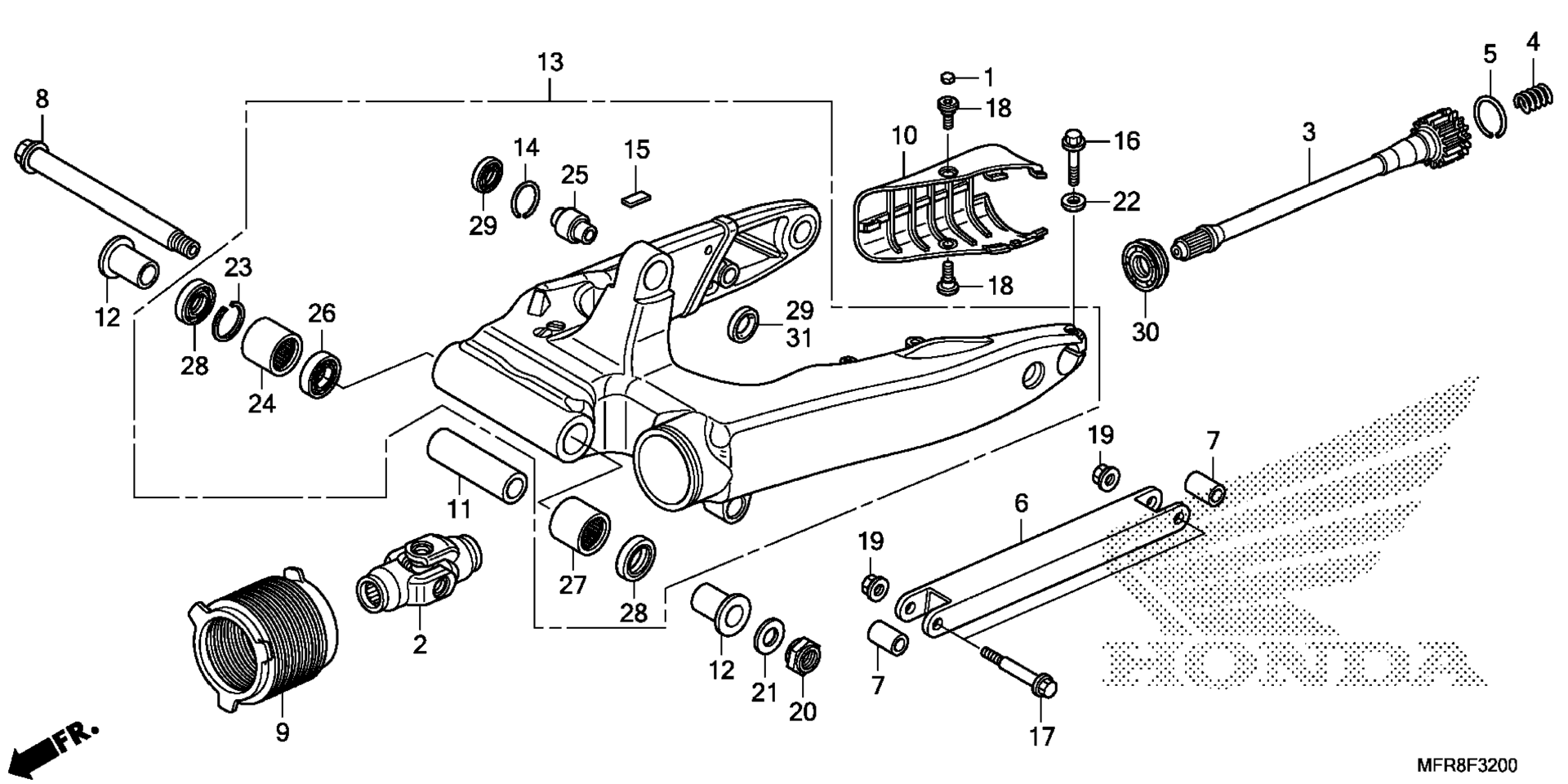

Схема маятниковая вилки для VT1300CS A
Схема
Детали
Номер
Наименование детали
Цена
1
PLUG, HEX. (6MM) art. 12392-MJ0-000
По запросу
2
JOINT, YOKE art. 40200-MFR-670
По запросу
3
SHAFT, PROPELLER art. 40201-MFR-670
По запросу
4
SPRING, PROPELLER SHAFT art. 40215-ME9-003
По запросу
5
RING, STOPPER art. 40221-MB0-000
По запросу
6
LINK, TORQUE art. 41610-MFY-A00
По запросу
7
BUSH, TORQUE LINK art. 41615-MFR-670
По запросу
8
BOLT, SWINGARM PIVOT art. 52101-MFR-670
По запросу
9
BOOT, JOINT art. 52104-MFR-670
По запросу
10
COVER, PROPELLER SHAFT art. 52105-MFY-A00
По запросу
11
COLLAR, CENTER PIVOT DISTANCE art. 52141-MFR-670
По запросу
12
COLLAR, PIVOT DISTANCE art. 52142-MFR-670
По запросу
13
SWINGARM SUB-ASSY., RR. *NH1* (BLACK) art. 52200-MFY-A70ZA
По запросу
14
RING, STOPPER art. 52487-KA4-831
По запросу
16
BOLT, FLANGE (8X35) art. 90103-MFR-670
По запросу
17
BOLT, FLANGE (10X50) art. 90106-MFR-670
По запросу
18
BOLT, SOCKET (6X12) art. 90108-MFR-670
По запросу
19
NUT, U (10MM) art. 90304-KAE-871
По запросу
20
NUT, U (18MM) art. 90306-MCS-G01
По запросу
21
WASHER, SPECIAL (18MM) art. 90432-MCS-G00
По запросу
22
WASHER, PLAIN (8MM) art. 90501-MFR-670
По запросу
23
CIRCLIP (INNER) (37) art. 90651-MEW-920
По запросу
24
BEARING, NEEDLE art. 91071-MBW-E11
По запросу
25
BEARING, SPHERICAL (10MM) art. 91071-MEC-003
По запросу
26
BEARING, RADIAL BALL (20X37X9) art. 91071-MEW-921
По запросу
27
BEARING, NEEDLE art. 91071-MR7-003
По запросу
28
DUST SEAL (28X37X4) art. 91202-MR7-003
По запросу
29
Сальник 16X26X2.5 Honda art. 91254-MBR-003
По запросу
30
OIL SEAL (27X43X7) art. 91261-ME9-005
По запросу
31
DUST SEAL, RR. CUSHION PIVOT art. 91351-KZ3-731
По запросу
