модель 2015 года
- Модель CTX700
- Код модели CTX700N A

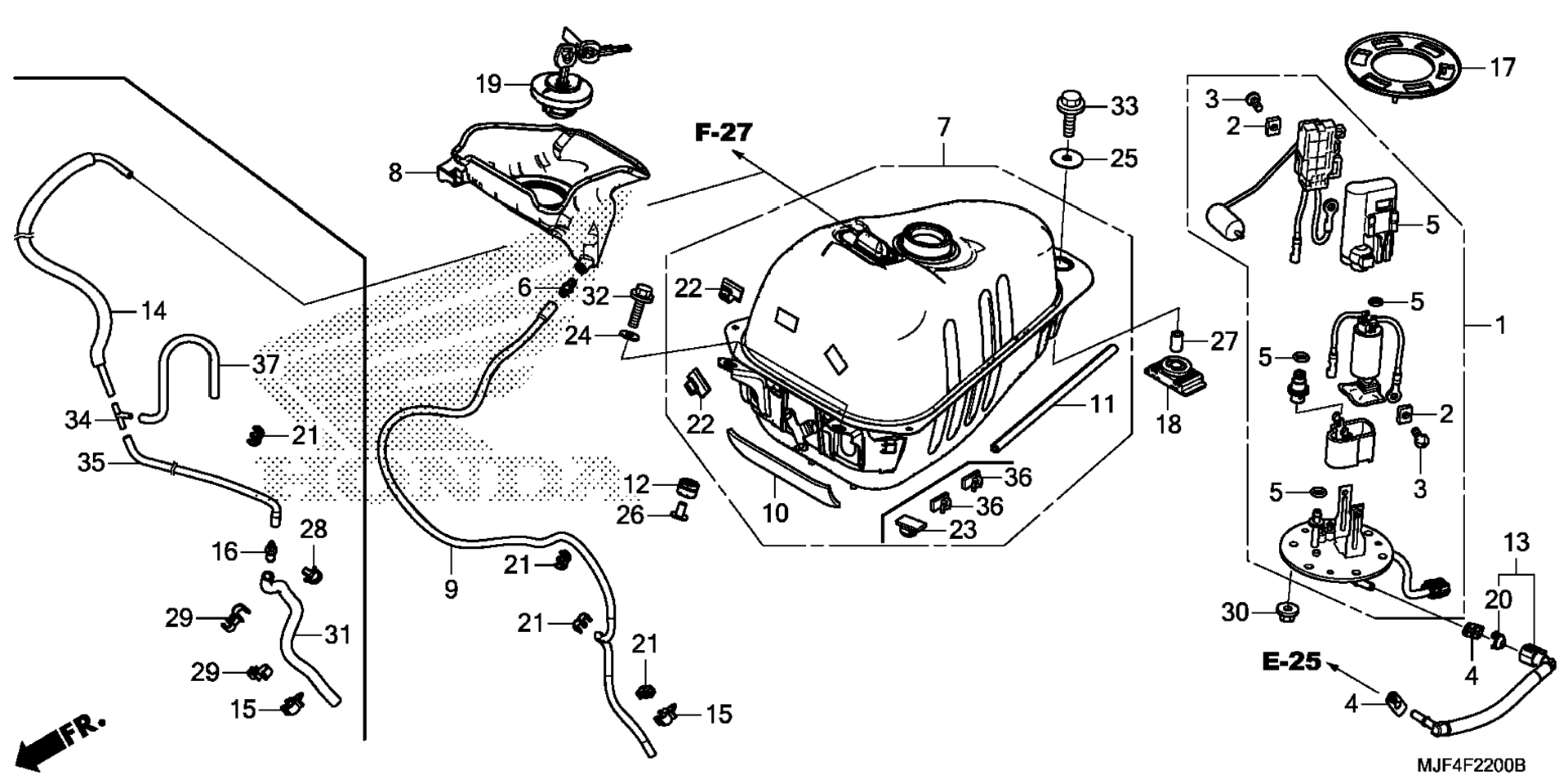

Схема топливного бака для CTX700N A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-MJF-A04
По запросу
2
STOPPER art. 16711-MGS-D31
По запросу
3
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
4
DAMPER, CONNECTOR art. 16719-MEW-920
По запросу
5
FILTER ASSY., FUEL art. 16730-MGS-D31
По запросу
6
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
7
TANK ASSY., FUEL art. 17500-MJF-M00
По запросу
8
TRAY, FUEL TANK art. 17507-MJF-A00
По запросу
9
TUBE, DRAIN art. 17508-MJF-A00
По запросу
10
MAT, FUEL TANK art. 17509-MJF-A00
По запросу
11
TRIM B, FUEL TANK art. 17517-KZZ-900
По запросу
12
RUBBER, TANK MOUNTING art. 17525-KFK-000
По запросу
13
HOSE, FUEL FEED art. 17526-MJF-A01
По запросу
14
TUBE A, SEPARATOR BREATHER art. 17530-MJF-M00
По запросу
15
CLIP art. 17532-MGS-D31
По запросу
16
JOINT, BREATHER TUBE art. 17561-MEE-000
По запросу
17
GASKET, BASE art. 17574-MGS-D30
По запросу
18
CUSHION, RR. FUEL TANK art. 17613-KY1-000
По запросу
19
CAP, FUEL FILLER art. 17620-MJF-A01
По запросу
20
RETAINER art. 17711-MGE-003
По запросу
21
CLIP, THROTTLE WIRE art. 17915-MET-641
По запросу
22
CLAMP, CABLE (B) art. 32912-MG9-950
По запросу
23
CLAMP, CABLE (B) art. 32912-MG9-950
По запросу
24
WASHER (6MM) art. 90406-KV3-780
По запросу
25
WASHER (8MM) art. 90501-819-000
По запросу
26
COLLAR (6.3X14.5) art. 90503-KAE-000
По запросу
27
COLLAR (8X20) art. 90513-MAT-000
По запросу
28
CLIP, FUEL TUBE art. 91593-T0A-A01
По запросу
29
CLAMP, CONDENSER PIPE art. 91580-SL0-A01
По запросу
30
NUT, FLANGE (6MM) art. 94050-06080
По запросу
31
BULK HOSE, VACUUM (7.3X1000) (7.3X140) art. 95005-75001-20M
По запросу
32
BOLT, FLANGE (6X28) art. 95701-06028-00
По запросу
33
BOLT, FLANGE (8X32) art. 95701-08032-00
По запросу
34
JOINT A, VACUUM TUBE art. 17201-MG9-000
По запросу
35
TUBE B, BREATHER art. 17531-MJF-M00
По запросу
36
CLIP, HARNESS art. 83705-MZ7-300
По запросу
37
BULK HOSE, VACUUM (3.5X1000) (3.5X250) art. 95005-35001-20M
По запросу
