модель 2015 года
- Модель Gl1800
- Код модели GL1800 3AC

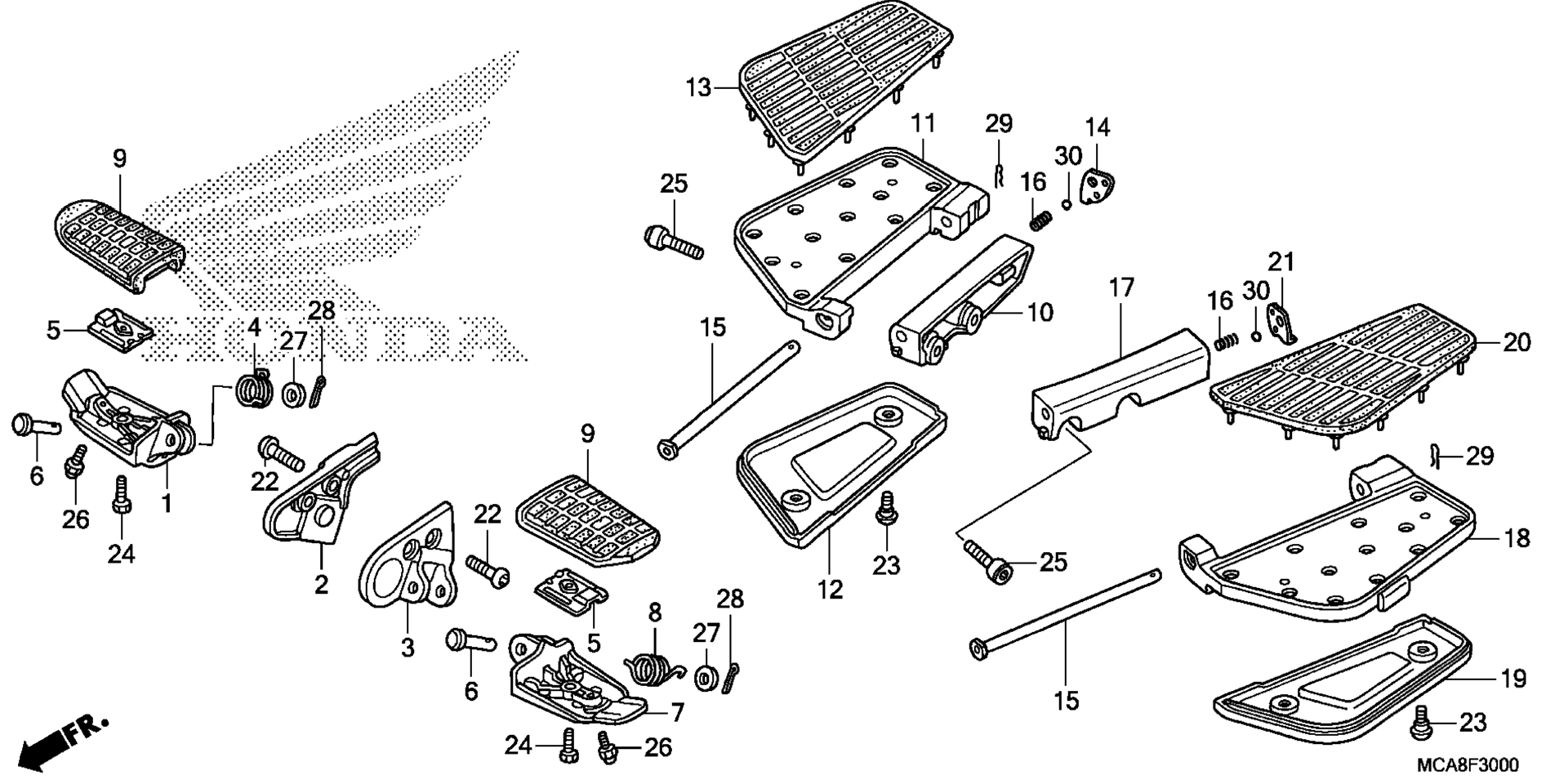

Схема подножка для GL1800 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, R. STEP (COO) art. 50612-MCA-000
По запросу
2
BRACKET, R. MAIN STEP *NHA86M* (MAT BALLISTIC BLACK) art. 50613-MCA-S40ZC
По запросу
3
BRACKET, L. MAIN STEP *NHA86M* (MAT BALLISTIC BLACK) art. 50614-MCA-S40ZC
По запросу
4
SPRING, R. STEP RETURN art. 50617-MM5-000
По запросу
5
PLATE, STEP SETTING art. 50619-MCA-000
По запросу
6
PIN, STEP BAR art. 50639-ML0-010
По запросу
7
ARM, L. STEP art. 50642-MCA-000
По запросу
8
SPRING, L. STEP RETURN art. 50644-MM5-000
По запросу
9
RUBBER, MAIN STEP (COO) art. 50661-MCA-000
По запросу
10
HOLDER, R. PILLION STEP art. 50715-MCA-000
По запросу
11
PLATE, R. PILLION STEP art. 50716-MCA-010
По запросу
12
COVER, R. PILLION STEP (LOWER) *NHA86M* (MAT BALLISTIC BLACK) art. 50717-MCA-000ZC
По запросу
13
RUBBER, R. PILLION STEP art. 50718-MCA-000
По запросу
14
PLATE, R. PILLION STEP CLICK art. 50720-MT8-770
По запросу
15
PIN, PILLION STEP art. 50721-MCA-A00
По запросу
16
SPRING, PILLION STEP ADJUST CLICK art. 50746-MT8-770
По запросу
17
HOLDER, L. PILLION STEP art. 50815-MCA-000
По запросу
18
PLATE, L. PILLION STEP (COO) art. 50816-MCA-305
По запросу
19
COVER, L. PILLION STEP (LOWER) *NHA86M* (MAT BALLISTIC BLACK) art. 50817-MCA-000ZC
По запросу
20
RUBBER, L. PILLION STEP art. 50818-MCA-000
По запросу
21
PLATE, L. PILLION STEP CLICK art. 50820-MT8-770
По запросу
22
BOLT, SOCKET (8X22) art. 90100-GCT-J50
По запросу
23
SCREW, SPECIAL (5X12) art. 90106-MBY-000
По запросу
24
BOLT, MAIN STEP RUBBER SETTING art. 90115-MT3-000
По запросу
25
BOLT, SOCKET (8X32) art. 90155-MBL-610
По запросу
26
BOLT, CAP (6X12) art. 92501-06012-0A
По запросу
27
WASHER, PLAIN (8MM) art. 94101-08000
По запросу
28
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
29
PIN, LOCK (8MM) art. 94251-08000
По запросу
30
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
