модель 2015 года
- Модель Gl1800
- Код модели GL1800B 2AC

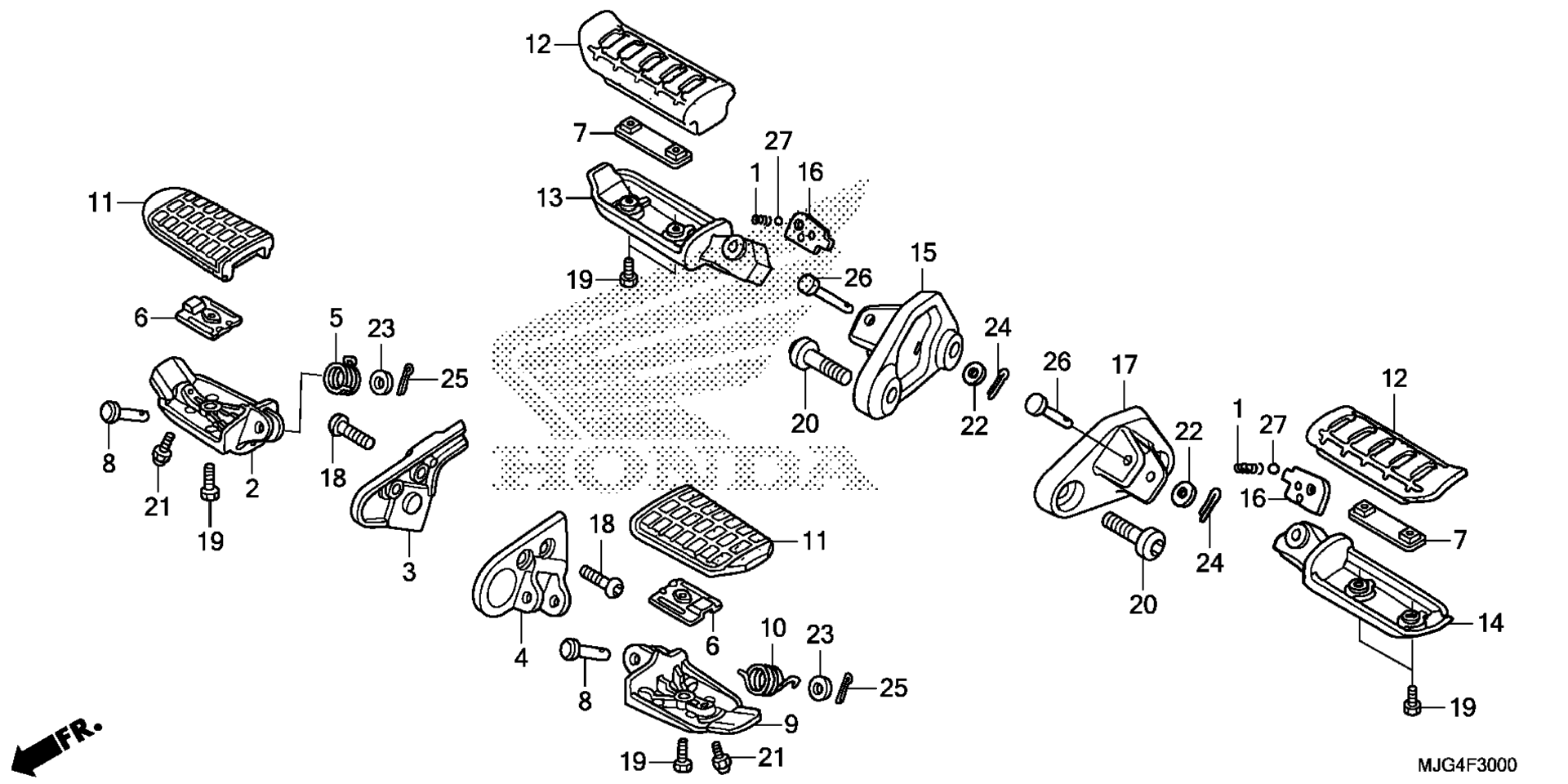

Схема подножка для GL1800B 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPRING, KICK STARTER STOPPER art. 28333-300-000
По запросу
2
ARM, R. STEP (COO) art. 50612-MCA-000
По запросу
3
BRACKET, R. MAIN STEP *NHA86M* (MAT BALLISTIC BLACK) art. 50613-MCA-S40ZC
По запросу
4
BRACKET, L. MAIN STEP *NHA86M* (MAT BALLISTIC BLACK) art. 50614-MCA-S40ZC
По запросу
5
SPRING, R. STEP RETURN art. 50617-MM5-000
По запросу
6
PLATE, STEP SETTING art. 50619-MCA-000
По запросу
7
PLATE, STEP SETTING art. 50619-MT3-000
По запросу
8
PIN, STEP BAR art. 50639-ML0-010
По запросу
9
ARM, L. STEP (COO) art. 50642-MCA-000
По запросу
10
SPRING, L. STEP RETURN art. 50644-MM5-000
По запросу
11
RUBBER, MAIN STEP (COO) art. 50661-MCA-000
По запросу
12
RUBBER, STEP art. 50661-MT3-000
По запросу
13
BAR, R. PILLION STEP art. 50711-MT3-305
По запросу
14
BAR, L. PILLION STEP (COO) art. 50712-MT3-305
По запросу
15
HOLDER, R. PILLION STEP *NHA86M* (MAT BALLISTIC BLACK) art. 50715-MJG-670ZB
По запросу
16
PLATE, PILLION STEP CLICK art. 50718-MT3-000
По запросу
17
HOLDER, L. PILLION STEP *NHA86M* (MAT BALLISTIC BLACK) art. 50815-MJG-670ZB
По запросу
18
BOLT, SOCKET (8X22) art. 90100-GCT-J50
По запросу
19
BOLT, MAIN STEP RUBBER SETTING art. 90115-MT3-000
По запросу
20
BOLT, SOCKET (8X32) art. 90155-MBL-610
По запросу
21
BOLT, CAP (6X12) art. 92501-06012-0A
По запросу
22
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
23
WASHER, PLAIN (8MM) art. 94101-08000
По запросу
24
PIN, SPLIT (1.6X12) art. 94201-16120
По запросу
25
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
26
PIN C, PILLION STEP art. 95015-83000
По запросу
27
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
