модель 2015 года
- Модель NC700 /X
- Код модели NC700JD AC

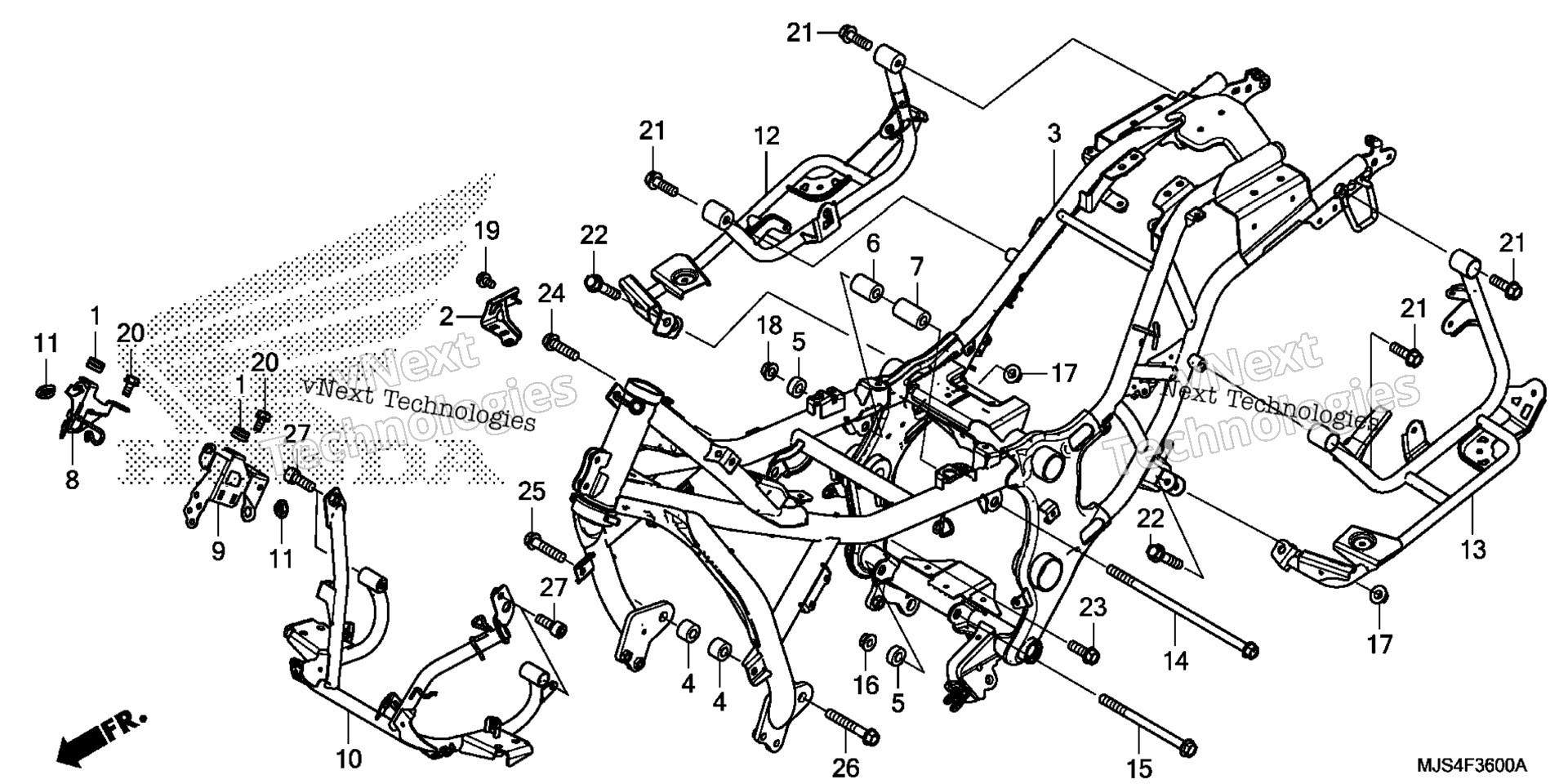

Схема рамы для NC700JD AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, AIR CLEANER HOUSING MOUNTING art. 17245-107-010
По запросу
2
STAY, CONNECTOR art. 32126-MJS-J70
По запросу
3
FRAME art. 50100-MJS-J70
По запросу
4
COLLAR A, R. ENGINE HANGER art. 50191-MJF-A00
По запросу
5
COLLAR B, ENGINE HANGER art. 50193-MGS-D10
По запросу
6
COLLAR C, R. ENGINE HANGER art. 50194-MGS-D10
По запросу
7
COLLAR C, L. ENGINE HANGER art. 50195-MGS-D10
По запросу
8
STAY, R. AIR CLEANER HOUSING art. 50237-MJS-J70
По запросу
9
STAY, L. AIR CLEANER HOUSING art. 50238-MJS-J70
По запросу
10
STAY, STEP art. 50650-MJS-J70
По запросу
11
GROMMET, AIR CLEANER HOUSING art. 83551-GE2-000
По запросу
12
STAY, R. PANNIER CASE art. 84110-MJS-J90
По запросу
13
STAY, L. PANNIER CASE art. 84120-MJS-J90
По запросу
14
BOLT, FLANGE (12X276) art. 90103-MGS-D30
По запросу
15
BOLT, FLANGE (12X168) art. 90104-MGS-D30
По запросу
16
NUT, FLANGE (12MM) art. 90364-MEJ-000
По запросу
17
NUT, FLANGE (8MM) art. 94050-08080
По запросу
18
NUT, FLANGE (12MM) art. 94050-12000
По запросу
19
BOLT, FLANGE (6X10) art. 95701-06010-08
По запросу
20
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
21
BOLT, FLANGE (8X25) art. 95701-08025-08
По запросу
22
BOLT, FLANGE (8X40) art. 95701-08040-08
По запросу
23
BOLT, FLANGE (12X35) art. 95701-12035-08
По запросу
24
BOLT, FLANGE (12X45) art. 95701-12045-08
По запросу
25
BOLT, FLANGE (12X55) art. 95701-12055-08
По запросу
26
BOLT, FLANGE (12X80) art. 95701-12080-08
По запросу
27
BOLT, SOCKET (8X22) art. 96600-08022-00
По запросу
