модель 2015 года
- Модель NC700 /X
- Код модели NC700X A

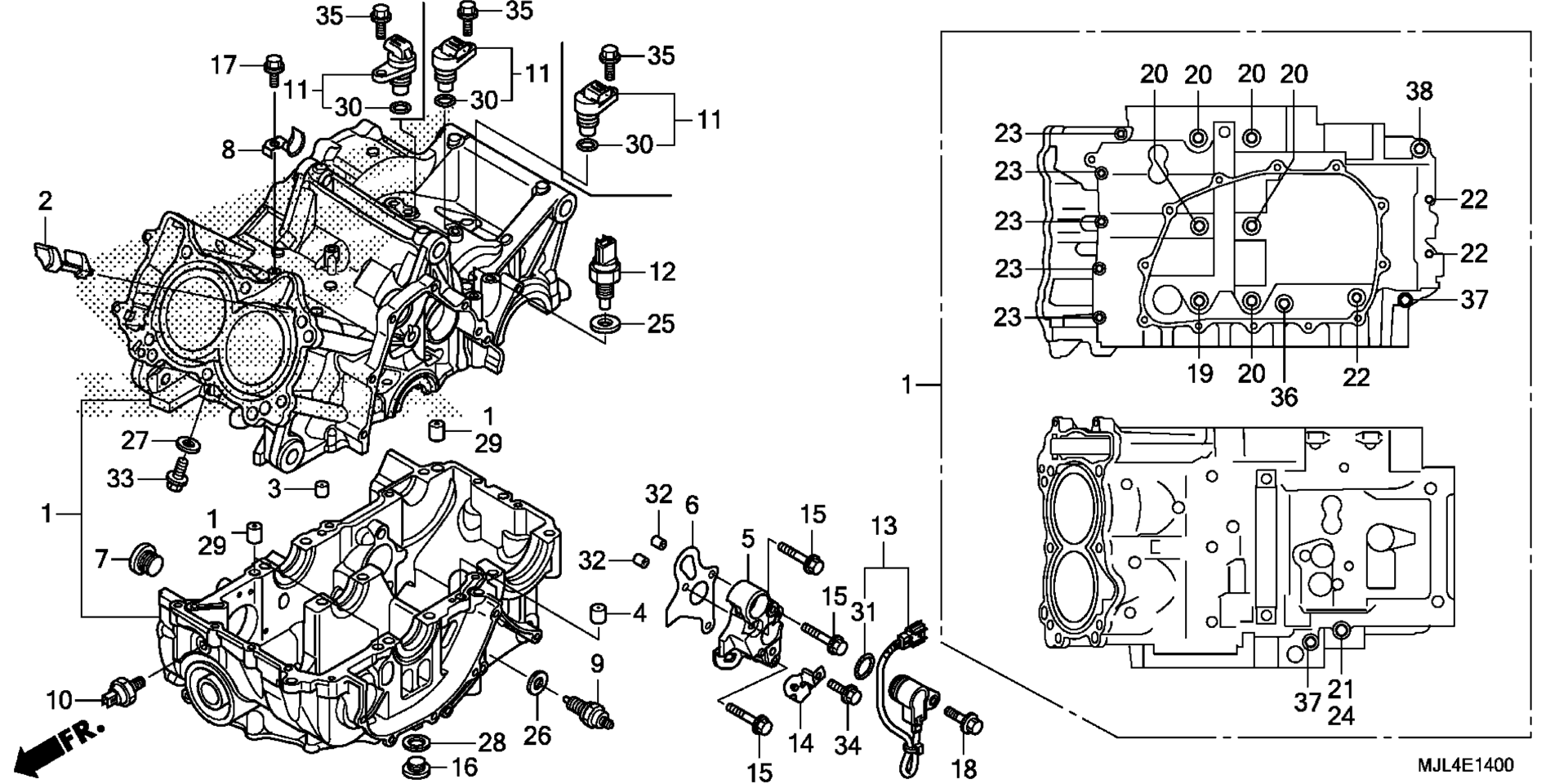

Схема картера для NC700X A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-MJL-G31
По запросу
2
PLATE, PARTITION art. 11103-MGS-D31
По запросу
3
ORIFICE (1.1MM) art. 11207-MFL-000
По запросу
4
ORIFICE (1.5MM) art. 11207-MGS-D30
По запросу
5
HOLDER, ANGLE SENSOR art. 11521-MJL-D30
По запросу
6
GASKET, CHANGE SWITCH art. 11522-MJL-D30
По запросу
7
BOLT, SEALING (20MM) art. 12208-PR3-000
По запросу
8
STAY, FUEL HOSE art. 17640-MGS-D30
По запросу
9
SWITCH ASSY., NEUTRAL art. 35600-MFJ-D01
По запросу
10
SWITCH ASSY., OIL PRESSURE art. 37241-RNA-A01
По запросу
11
SENSOR ASSY., SPEED art. 37700-MGS-D31
По запросу
13
SENSOR ASSY., ANGLE (350DEGREE) art. 38800-MJL-D11
По запросу
14
STAY, ANGLE SENSOR WIRE art. 38815-MJL-D10
По запросу
15
BOLT, FLANGE (6X28) art. 90001-MGS-D20
По запросу
16
BOLT, SEALING (12X8) art. 90002-RGA-000
По запросу
17
BOLT, FLANGE (6X16) art. 90004-MGS-D30
По запросу
18
BOLT, KNOCK (6MM) art. 90011-MGE-D00
По запросу
19
BOLT, FLANGE (9X150) art. 90015-MGS-D31
По запросу
20
BOLT, FLANGE (9X125) art. 90016-MFA-D01
По запросу
21
BOLT, FLANGE (8X100) art. 90021-MGS-D30
По запросу
22
BOLT, SPECIAL (6X45) art. 90021-MJL-D30
По запросу
23
BOLT, SPECIAL (6X32) art. 90022-MJL-D30
По запросу
24
WASHER, SEALING (8MM) art. 90442-028-000
По запросу
26
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
27
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
28
WASHER (12MM) art. 90545-KF0-000
По запросу
29
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
30
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
31
O-RING (16.5X2.5) art. 91310-MGE-D01
По запросу
32
PIN, DOWEL (8X10) art. 94301-08100
По запросу
33
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
34
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
35
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
36
BOLT, FLANGE (8X45) art. 95701-08045-00
По запросу
37
BOLT, FLANGE (8X70) art. 95701-08070-00
По запросу
38
BOLT, FLANGE (10X70) art. 95701-10070-00
По запросу
