модель 2016 года
- Модель CMX250
- Код модели CMX250X 2A

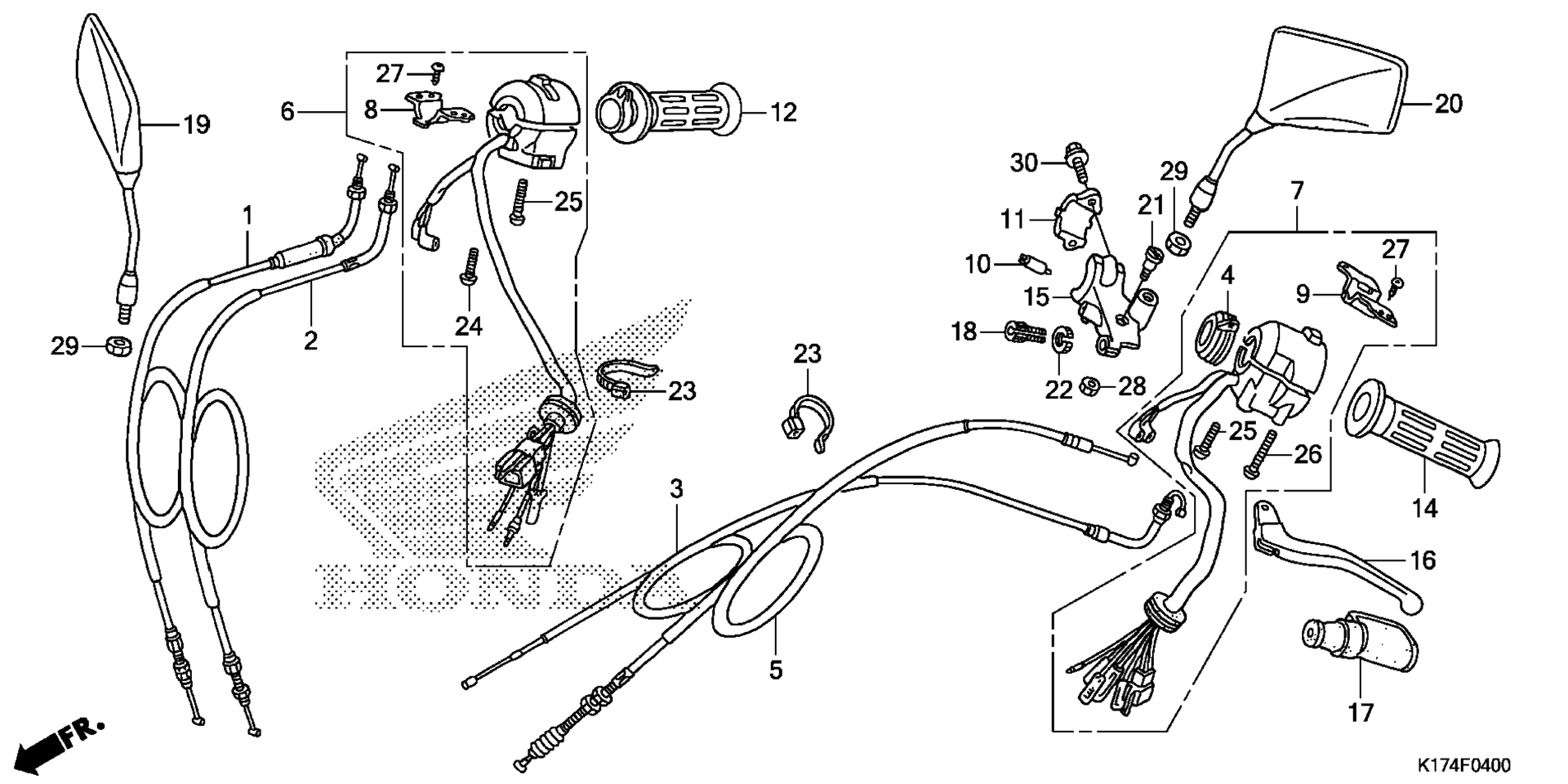

Схема рычага / переключателя / тросика для CMX250X 2A
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE A, THROTTLE art. 17910-KEN-670
По запросу
2
CABLE B, THROTTLE art. 17920-KEN-670
По запросу
3
CABLE, CHOKE art. 17950-KEN-670
По запросу
4
LEVER, CHOKE art. 17962-KE8-701
По запросу
5
CABLE, CLUTCH art. 22870-KEN-670
По запросу
6
SWITCH ASSY., STARTER STOP art. 35013-KEN-670
По запросу
7
SWITCH SET, TURN SIGNAL art. 35020-KEN-670
По запросу
8
PLATE, STOP SWITCH SETTING art. 35152-KE8-703
По запросу
9
PLATE, TURN SIGNAL SWITCH SETTING art. 35204-KE8-702
По запросу
10
SWITCH, FR. LEVER (TOYO DENSO) art. 35330-413-003
По запросу
11
HOLDER, MASTER CYLINDER art. 45516-KR3-900
По запросу
12
GRIP, THROTTLE (COO) art. 53140-KR3-600
По запросу
14
GRIP, L. HANDLE (COO) art. 53166-KR3-305
По запросу
15
BRACKET, HANDLE LEVER art. 53172-KR3-900
По запросу
16
LEVER, L. HANDLE (COO) art. 53178-KYJ-305
По запросу
17
BOOT, HANDLE LEVER art. 53180-425-010
По запросу
18
BOLT, WIRE ADJUSTING art. 53192-268-000
По запросу
19
MIRROR, R. BACK art. 88210-KR3-000
По запросу
20
MIRROR, L. BACK art. 88220-KR3-000
По запросу
21
BOLT, L. HANDLEBAR LEVER PIVOT art. 90113-438-000
По запросу
22
NUT, FIXING art. 90321-MA6-750
По запросу
23
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
24
SCREW-WASHER (5X20) art. 93892-05020-07
По запросу
25
SCREW-WASHER (5X28) art. 93892-05028-07
По запросу
26
SCREW-WASHER (5X45) art. 93892-05045-07
По запросу
27
SCREW, TAPPING (3X8) art. 93901-32120
По запросу
28
NUT, HEX. (6MM) art. 94001-06200-0S
По запросу
29
NUT, HEX. (10MM) art. 94031-10020
По запросу
30
BOLT, FLANGE (6X22) art. 96001-06022-02
По запросу
