модель 2016 года
- Модель CRF1000
- Код модели CRF1000A 3AC

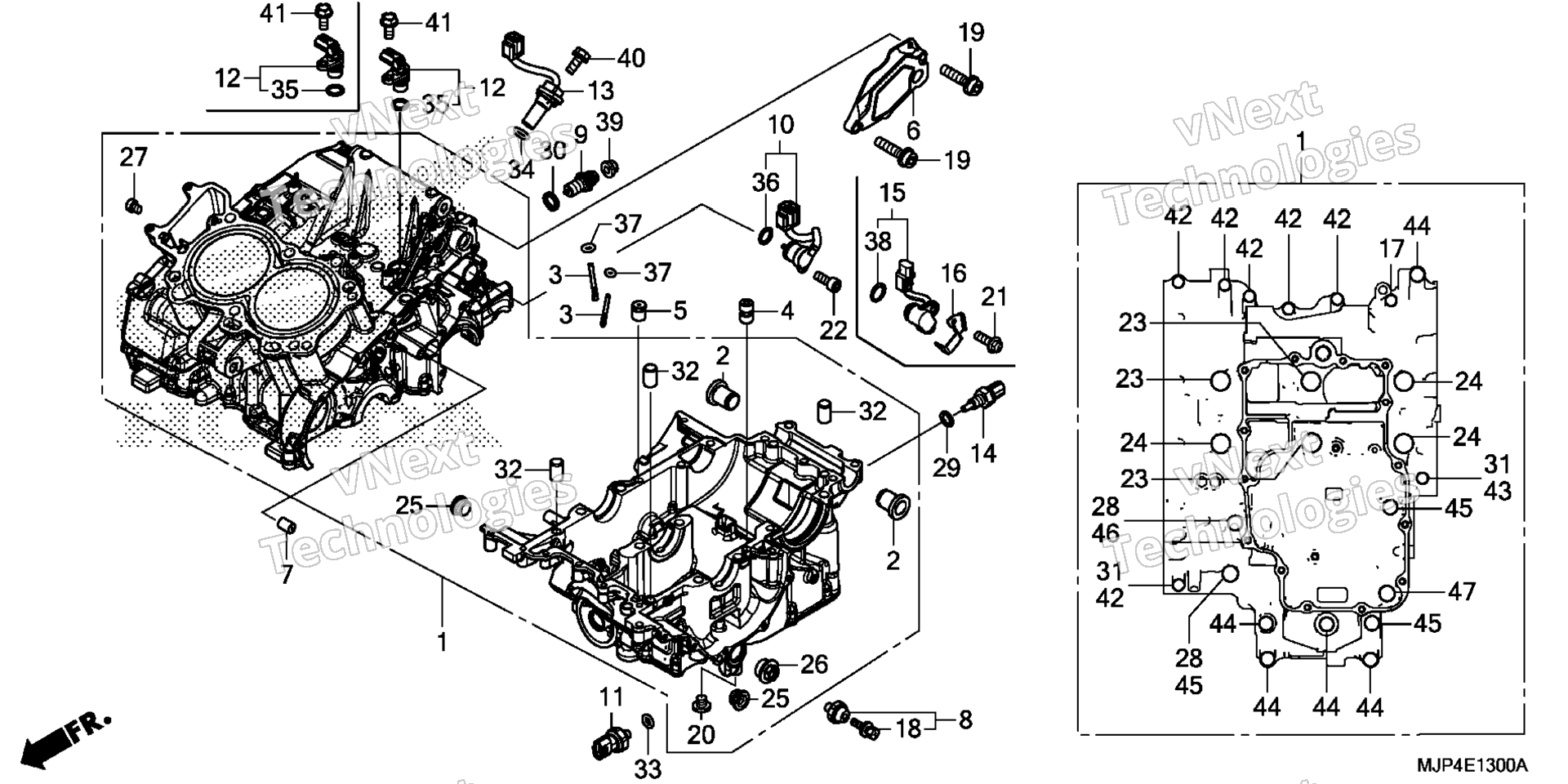

Схема картера для CRF1000A 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-MJP-G51
По запросу
2
COLLAR, ENGINE HANGER art. 11104-MJP-G50
По запросу
3
JET, OIL art. 11140-MJP-G50
По запросу
4
ORIFICE art. 11206-MJP-G50
По запросу
5
ORIFICE (1.3MM) art. 11207-MJP-G50
По запросу
6
COVER, REDUCTION GEAR art. 11520-MJP-G50
По запросу
7
ORIFICE (0.8MM) art. 15516-MGS-D30
По запросу
8
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MEH-661
По запросу
10
SWITCH ASSY., CHANGE art. 35759-MJP-G51
По запросу
12
SENSOR ASSY., SPEED (TDK-EPC) art. 37700-MJE-D01
По запросу
17
BOLT, FLANGE (6X40) art. 90007-MJP-G50
По запросу
18
BOLT-WASHER (4X8) (DENSO) art. 90002-PA6-003
По запросу
19
BOLT, FLANGE SOCKET (6X25) art. 90003-MJP-G50
По запросу
22
BOLT, SOCKET KNOCK (6MM) art. 90011-MGP-000
По запросу
23
BOLT, FLANGE (10X110) art. 90015-MJP-G50
По запросу
24
BOLT, FLANGE (10X145) art. 90016-MJP-G50
По запросу
25
BOLT, SEALING (18MM) art. 90046-MJP-G50
По запросу
26
BOLT, SEALING (22MM) art. 90048-MFL-000
По запросу
27
BOLT, SEALING (8MM) art. 90119-SD9-000
По запросу
28
WASHER, SEALING (8MM) art. 90442-028-000
По запросу
31
WASHER, SEALING (6MM) art. 90488-425-000
По запросу
32
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
35
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
36
O-RING (16.5X2.5) art. 91305-KC1-850
По запросу
37
O-RING (3.2X1.1) art. 91305-MCJ-751
По запросу
41
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
42
BOLT, FLANGE (6X35) art. 95701-06035-00
По запросу
43
BOLT, FLANGE (6X60) art. 95701-06060-00
По запросу
44
BOLT, FLANGE (8X40) art. 95701-08040-00
По запросу
45
BOLT, FLANGE (8X55) art. 95701-08055-00
По запросу
46
BOLT, FLANGE (8X95) art. 95701-08095-00
По запросу
47
BOLT, FLANGE (10X75) art. 95701-10075-00
По запросу
