модель 2016 года
- Модель GL1800
- Код модели GL1800 6AC

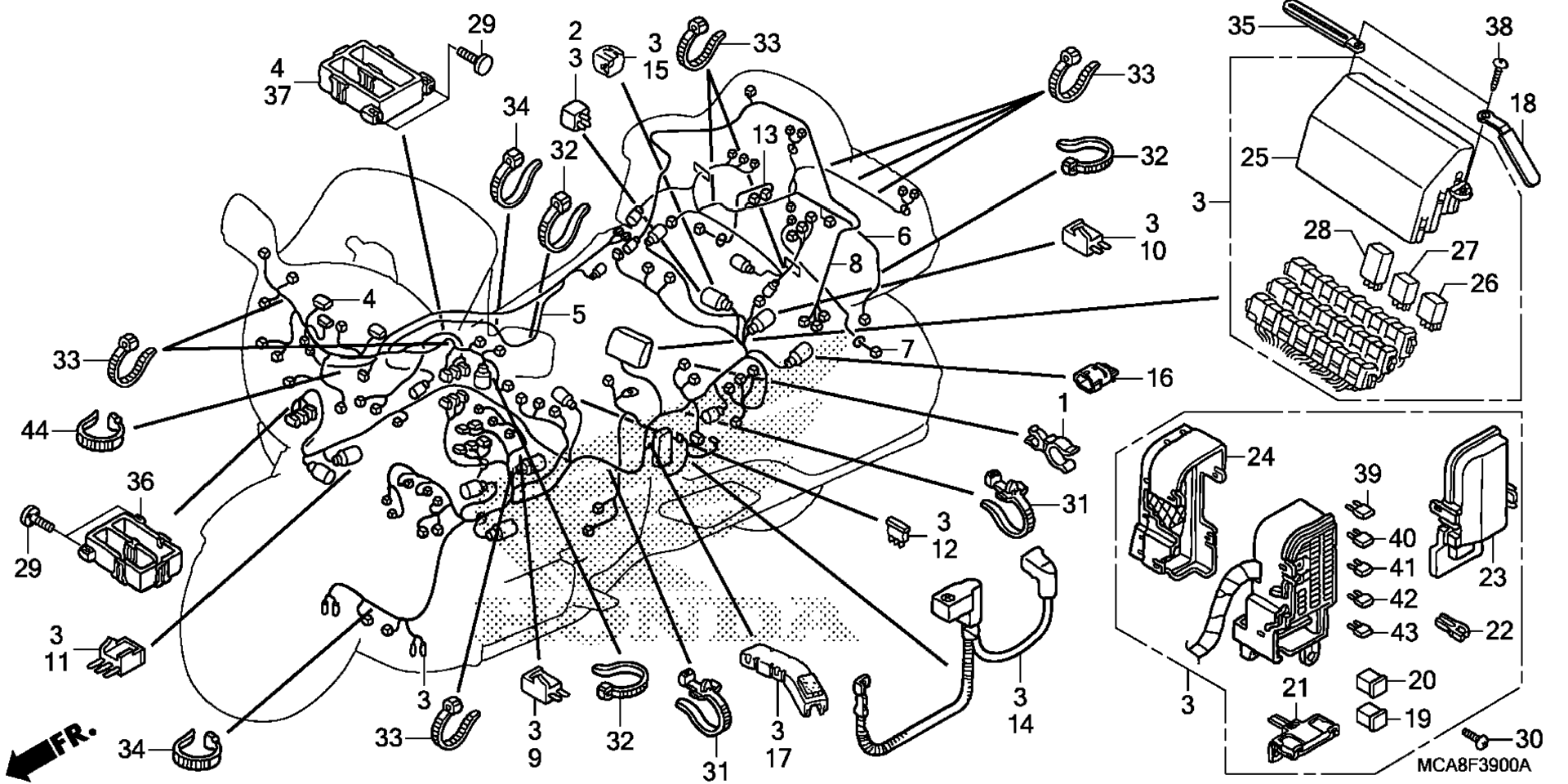

Схема жгута проводов для GL1800 6AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, BREATHER TUBE art. 11338-KJ9-751
По запросу
2
RECTIFIER, SILICON art. 31700-MM8-610
По запросу
3
WIRE HARNESS art. 32100-MJK-N40
По запросу
4
SUB-HARNESS, FAIRING art. 32105-MCA-S80
По запросу
5
SUB-HARNESS, NAVIGATION art. 32119-MCA-S80
По запросу
6
SUB-HARNESS, RR. art. 32120-MCA-S80
По запросу
7
SUB-HARNESS, L. SADDLEBAG art. 32130-MCA-S40
По запросу
8
SUB-HARNESS, TRUNK UNIT art. 32140-MCA-S40
По запросу
9
CONNECTOR, DIODE (2P) art. 32146-SH3-003
По запросу
11
DIODE (3P) art. 32146-SJ4-003
По запросу
12
CONNECTOR, DIODE (3P) art. 32147-SF1-003
По запросу
13
SUB-HARNESS, R. SADDLEBAG art. 32180-MCA-S40
По запросу
14
CABLE, STARTER BATTERY art. 32401-MCA-S40
По запросу
15
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
16
CAP, DUMMY (2P) (RED) art. 32606-KCW-J91
По запросу
17
PROTECTOR, HARNESS (B) art. 32702-MCA-A61
По запросу
19
FUSE, BLOCK (60A) (LOW-PROFILE) art. 38211-MCA-A61
По запросу
20
FUSE, BLOCK (30A) art. 38211-SNA-A11
По запросу
21
FUSE A, MULTI BLOCK (120A/40A) art. 38231-SFE-J01
По запросу
22
PULLER, MINI FUSE (SUMITOMO) art. 38235-S04-003
По запросу
23
COVER (UPPER) art. 38252-MCA-A61
По запросу
24
COVER (LOWER) art. 38256-MCA-A61
По запросу
25
COVER (UPPER) art. 38281-MCA-A61
По запросу
26
RELAY ASSY., POWER (MICRO ISO 4P) art. 38501-MCA-A61
По запросу
27
RELAY ASSY., POWER (MICRO ISO 5P) art. 38502-MCA-A61
По запросу
28
RELAY, POWER (MICRO ISO 4P) art. 38503-MCA-A61
По запросу
29
BOLT, WELDING (5X16) art. 90101-TF6-003
По запросу
30
SCREW, SPECIAL (5X12) art. 90114-KFK-000
По запросу
31
BAND, WIRE HARNESS (150MM) (NATURAL) art. 90649-SC2-003
По запросу
32
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
33
BAND, WIRE (165MM) (BLACK) art. 90651-KV6-003
По запросу
34
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
35
CLIP art. 91411-679-000
По запросу
36
HOLDER, CONNECTOR art. 91571-MCA-P00
По запросу
37
HOLDER, CONNECTOR art. 91571-SR3-003
По запросу
38
SCREW, TAPPING (5X16) art. 90113-MJK-N20
По запросу
39
FUSE, MINI (5A) art. 98200-40500
По запросу
40
FUSE, MINI (10A) art. 98200-41000
По запросу
41
FUSE, MINI (15A) art. 98200-41500
По запросу
42
FUSE, MINI (20A) art. 98200-42000
По запросу
43
FUSE, MINI (30A) art. 98200-43000
По запросу
44
BAND, WIRE (BLACK) art. 90652-KT1-771
По запросу
