модель 2016 года
- Модель NC700 /X
- Код модели NC700JD AC

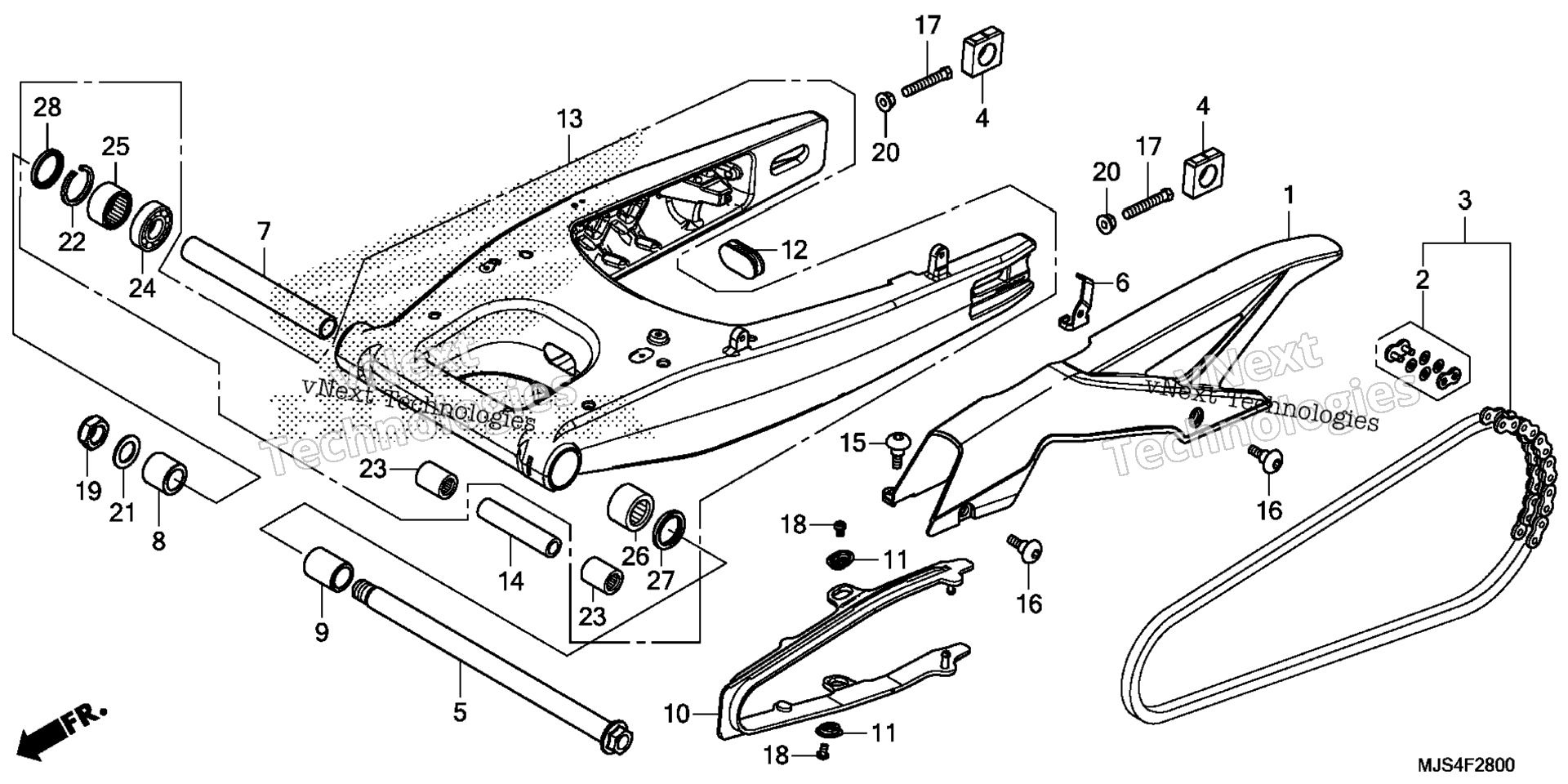

Схема маятниковая вилки для NC700JD AC
Схема
Детали
Номер
Наименование детали
Цена
1
CASE, DRIVE CHAIN art. 40510-MJL-D70
По запросу
2
MASTER LINK (RK JAPAN) art. 40531-MJF-A02
По запросу
2
MASTER LINK (DAIDO) art. 40545-MGS-D31
По запросу
3
CHAIN, DRIVE (DID520V0-120ZB) (DAIDO) art. 40540-MGS-D31
По запросу
3
CHAIN, DRIVE (RK520KHO-120LJFZ) (RK JAPAN) art. 40540-MJF-A02
По запросу
4
COLLAR, RR. AXLE art. 42305-MJL-D70
По запросу
5
BOLT, SWINGARM PIVOT art. 52101-MJS-J70
По запросу
6
STAY, CHAIN CASE art. 52121-MJL-D70
По запросу
7
COLLAR, CENTER PIVOT DISTANCE art. 52141-MJS-J70
По запросу
8
COLLAR, R. PIVOT DISTANCE art. 52142-MGS-D10
По запросу
9
COLLAR, L. PIVOT DISTANCE art. 52143-MGS-D10
По запросу
10
SLIDER, CHAIN art. 52170-MJL-D70
По запросу
11
WASHER, CHAIN SLIDER art. 52171-KR6-000
По запросу
12
CAP, RR. SWINGARM art. 52175-MJL-D70
По запросу
13
SWINGARM SUB-ASSY., RR. art. 52200-MJS-J70
По запросу
14
COLLAR B, CUSHION ARM art. 52463-MGS-D10
По запросу
15
SCREW, PAN (6X14) art. 90106-KBV-000
По запросу
16
SCREW, SPECIAL (6MM) art. 90106-KWT-900
По запросу
17
BOLT, HEX. (8X50) art. 90106-MCF-D00
По запросу
18
SCREW, PAN (5X8) art. 90115-KV3-700
По запросу
19
NUT, U (18MM) art. 90301-MJF-A01
По запросу
20
NUT, HEX. (8MM) art. 90309-357-000
По запросу
21
WASHER (20X31.5X2) art. 90401-MAS-000
По запросу
22
CIRCLIP (INNER) (37) art. 90651-MEW-920
По запросу
23
BEARING, NEEDLE (17X24X30) art. 91052-MGS-D31
По запросу
24
BEARING, RADIAL BALL (20X37X9) art. 91054-MGS-D31
По запросу
25
BEARING, NEEDLE (30X37X20) art. 91055-MGS-D31
По запросу
26
BEARING, NEEDLE art. 91071-MR7-003
По запросу
27
DUST SEAL (28X37X4) art. 91202-MR7-003
По запросу
28
DUST SEAL (30X37X4) art. 91253-KZ3-861
По запросу
