модель 2016 года
- Модель NC700 /X
- Код модели NC700XD A

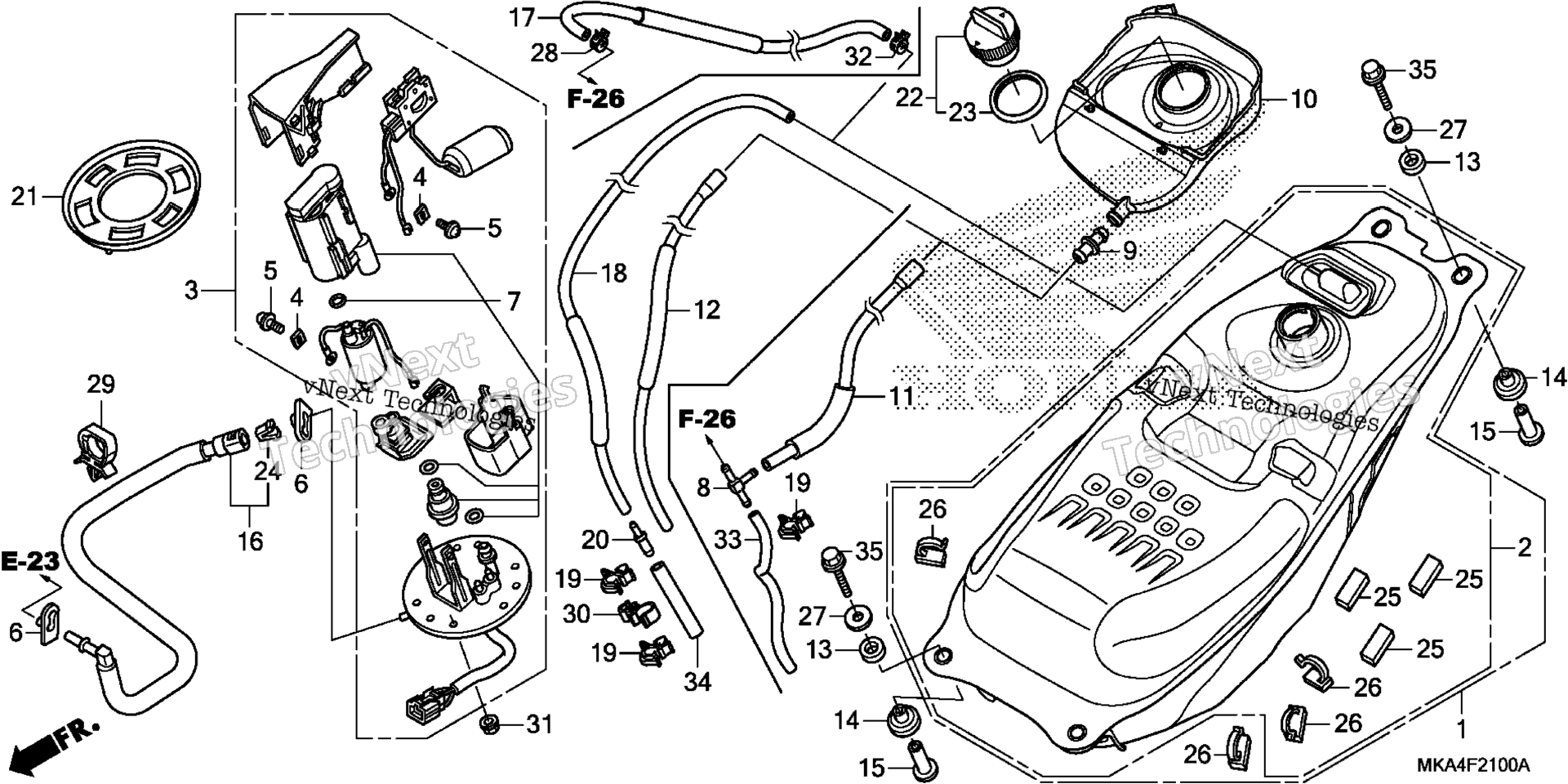

Схема топливной системы TANK / FUEL PUMP для NC700XD A
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY., FUEL *NHA86M* (MAT BALLISTIC BLACK) art. 04801-MGS-D31ZE
По запросу
3
PUMP ASSY., FUEL (MSDS) art. 16700-MKA-D81
По запросу
3
PUMP ASSY., FUEL art. 16700-MKA-D83
По запросу
4
STOPPER art. 16711-MGS-D31
По запросу
5
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
6
DAMPER, CONNECTOR art. 16719-MEW-920
По запросу
7
FILTER ASSY., FUEL art. 16730-MKT-D01
По запросу
9
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
10
TRAY, FUEL TANK art. 17507-MGS-D30
По запросу
12
TUBE, DRAIN art. 17508-MKA-C50
По запросу
13
RUBBER, FUEL TANK MOUNTING (UPPER) art. 17516-MGS-D30
По запросу
14
RUBBER, FUEL TANK MOUNTING (LOWER) art. 17517-MGS-D30
По запросу
15
COLLAR, FUEL TANK art. 17518-MGS-D30
По запросу
16
HOSE, FUEL FEED art. 17526-MGS-D31
По запросу
18
TUBE, SEPARATOR BREATHER art. 17530-MKA-C50
По запросу
20
JOINT, BREATHER TUBE art. 17561-MEE-000
По запросу
21
GASKET, BASE art. 17574-MGS-D30
По запросу
22
Крышка бензобака Honda art. 17620-KFR-841
от 5 460 ₽
23
GASKET, FUEL FILLER CAP art. 17632-383-832
По запросу
24
RETAINER art. 17711-MGE-003
По запросу
25
RUBBER, RR. FRAME art. 80129-MEG-000
По запросу
26
CLIP, HARNESS art. 83705-MZ7-300
По запросу
27
WASHER (6.5X25X1.5) art. 90404-680-000
По запросу
31
NUT, FLANGE (6MM) art. 94050-06080
По запросу
34
BULK HOSE, VACUUM (8X1000) (8X140) art. 95005-80001-20M
По запросу
35
BOLT, FLANGE (6X40) art. 95701-06040-08
По запросу
