модель 2016 года
- Модель VFR1200
- Код модели VFR1200X AC

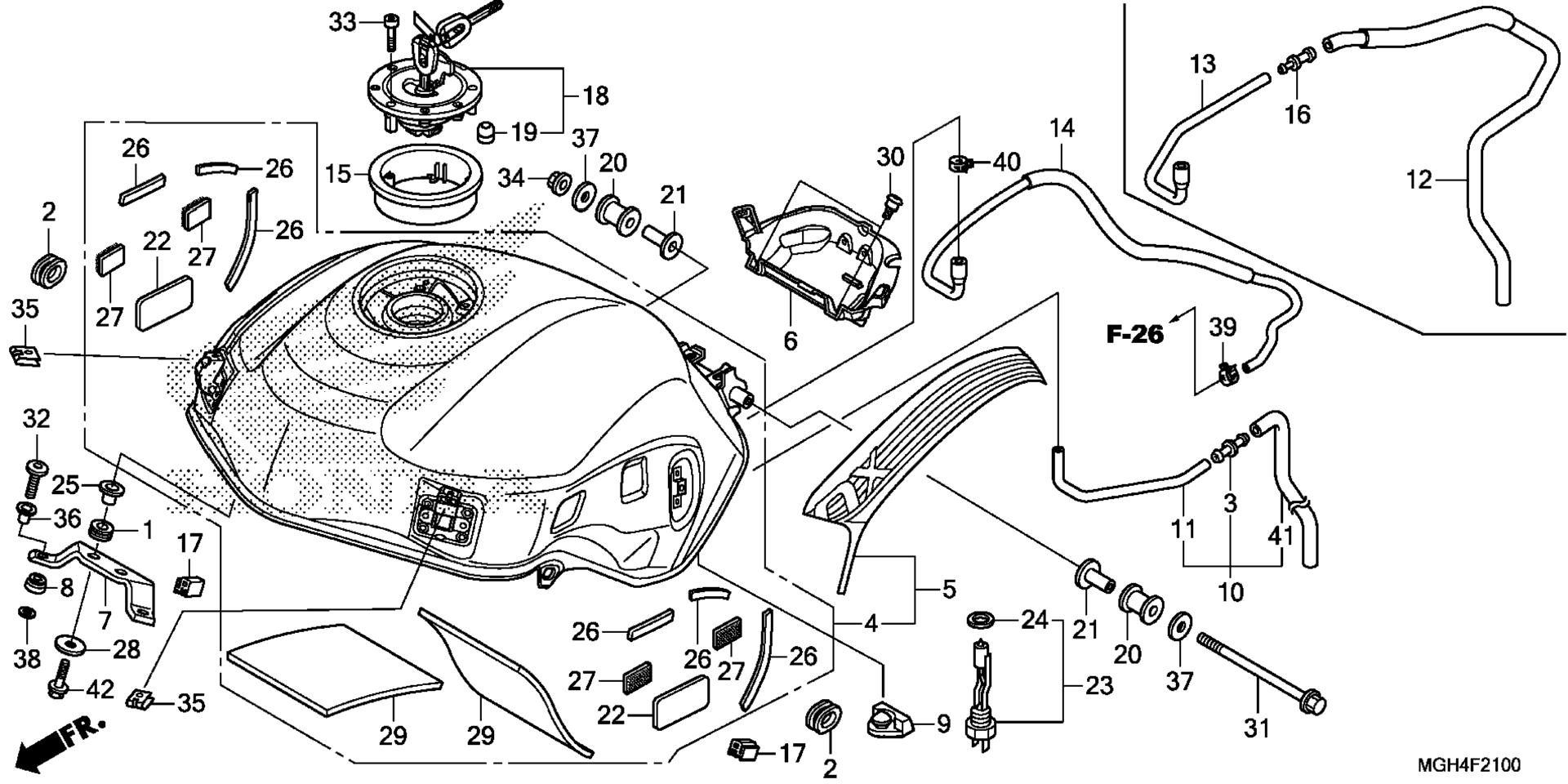

Схема топливного бака для VFR1200X AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, AIR CLEANER HOUSING MOUNTING art. 17245-107-010
По запросу
2
GROMMET A, AIR CLEANER HOUSING art. 17247-240-000
По запросу
3
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
4
TANK ASSY., FUEL *NHA64P* (PEARL COSMIC BLACK) art. 17500-MGH-H20ZA
По запросу
6
PROTECTOR, TANK HEAT art. 17515-MGE-000
По запросу
7
STAY, FR. FUEL TANK art. 17525-MGH-640
По запросу
8
RUBBER, FUEL TANK STAY art. 17531-MGH-640
По запросу
9
RUBBER, RR. FUEL TANK art. 17532-MGH-640
По запросу
10
TUBE ASSY., DRAIN art. 17541-MGH-640
По запросу
11
TUBE, DRAIN art. 17542-MFN-D00
По запросу
14
TUBE, CHARGE art. 17544-MGH-T50
По запросу
15
SPACER, FUEL FILLER art. 17545-MGP-D60
По запросу
17
CUSHION, FUEL TANK art. 17611-ML7-000
По запросу
18
CAP, FUEL FILLER art. 17620-MJE-D04
По запросу
19
SEAL, BREATHER art. 17621-MGP-D62
По запросу
20
RUBBER, MUFFLER MOUNTING art. 18421-MB0-000
По запросу
21
COLLAR, MUFFLER MOUNTING art. 18422-MAL-600
По запросу
22
MAT, CUSHION art. 31508-GG2-750
По запросу
23
SENSOR, FUEL RESERVE art. 37810-MGH-641
По запросу
24
GASKET, FUEL RESERVE SENSOR art. 37811-MB1-008
По запросу
25
COLLAR, FR. FENDER (WHITE) art. 61104-428-010
По запросу
25
COLLAR, FR. FENDER (BLACK) art. 61104-428-730
По запросу
26
RUBBER (100X5X2.0) art. 64215-MGH-640
По запросу
27
FASTENER A, DUAL LOCK (20X40) art. 64245-MGH-640
По запросу
28
WASHER, SEAT MOUNTING art. 77302-124-000
По запросу
29
URETHANE, FUEL TANK (LOWER) art. 83430-MGE-000
По запросу
30
SCREW, SPECIAL (5X14) art. 90102-MKA-D80
По запросу
31
BOLT, FLANGE (8X190) art. 90102-ZB5-000
По запросу
32
BOLT, SOCKET (6X22) art. 90104-MGH-640
По запросу
33
BOLT, SOCKET (4X24) (SUS) art. 90110-MGP-D60
По запросу
34
NUT, FLANGE (M8X1.25) (SELF-LOCK) art. 90309-428-731
По запросу
35
NUT, SPRING (5MM) art. 90320-GE2-760
По запросу
36
COLLAR, FUEL TANK MOUNTING art. 90501-MGH-640
По запросу
37
WASHER A, HANDLE HOLDER SETTING art. 90524-030-000
По запросу
38
WASHER B, HANDLE HOLDER SETTING art. 90525-030-000
По запросу
39
CLAMP, TUBE (D8) art. 95002-40800-08
По запросу
40
CLAMP, TUBE (D10) art. 95002-41000-08
По запросу
41
BULK HOSE, VACUUM (7.3X3000) (7.3X950) art. 95005-75003-10M
По запросу
42
Болт 6х25 Honda art. 96001-06025-00
По запросу
