модель 2017 года
- Модель CB1100
- Код модели CB1100CA AC

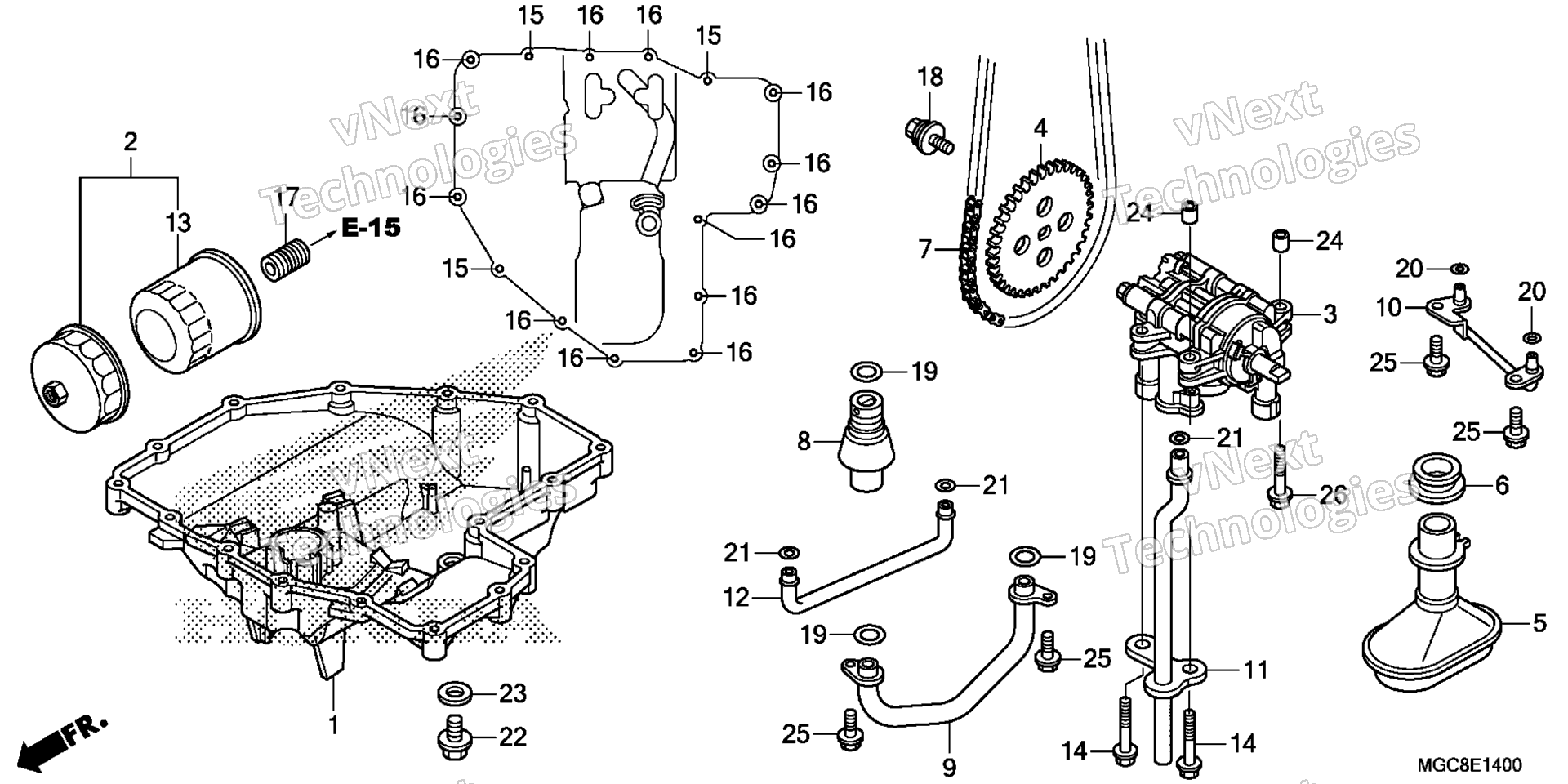

Схема масляный поддон / масляный насоса для CB1100CA AC
Схема
Детали
Номер
Наименование детали
Цена
1
PAN, OIL art. 11210-MEJ-H30
По запросу
2
FILTER SET, OIL art. 15010-MKR-305
По запросу
3
PUMP ASSY., OIL art. 15100-MGC-000
По запросу
4
SPROCKET, OIL PUMP DRIVEN (36T) art. 15134-MAZ-000
По запросу
5
STRAINER, OIL art. 15150-MAZ-000
По запросу
6
GASKET, OIL STRAINER art. 15154-MGC-003
По запросу
7
CHAIN, OIL PUMP (63L) (DAIDO) art. 15161-MAZ-003
По запросу
8
VALVE ASSY., RELIEF art. 15220-MZ1-000
По запросу
9
PIPE C, OIL art. 15313-MAZ-000
По запросу
10
PIPE D, OIL art. 15314-MAZ-000
По запросу
11
PIPE, OIL RETURN art. 15315-MGC-000
По запросу
12
PIPE B, OIL PASSAGE art. 15316-MGC-000
По запросу
13
FILTER, OIL (WAKO FILTER) art. 15410-MFJ-D02
По запросу
14
BOLT, FLANGE (6X43) art. 90003-MB0-000
По запросу
15
BOLT, FLANGE (6X25) (NSHF) art. 90006-GHB-670
По запросу
16
BOLT, FLANGE (6X32) (NSHF) art. 90006-GHB-690
По запросу
17
BOSS, OIL FILTER art. 90019-MB0-000
По запросу
18
BOLT-WASHER (6X12) art. 90021-MM5-000
По запросу
19
O-RING (14.5X2.4) (ARAI) art. 91303-MG2-792
По запросу
20
O-RING (6X2) art. 91303-MGC-003
По запросу
21
O-RING (9.6X2.6) art. 91306-MGC-003
По запросу
22
BOLT, DRAIN PLUG (14MM) art. 92800-14000
По запросу
23
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
24
Палец 8X14 Honda art. 94301-08140
от 221 ₽
25
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
26
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
