модель 2017 года
- Модель CB500X
- Код модели CB500XA 2AC

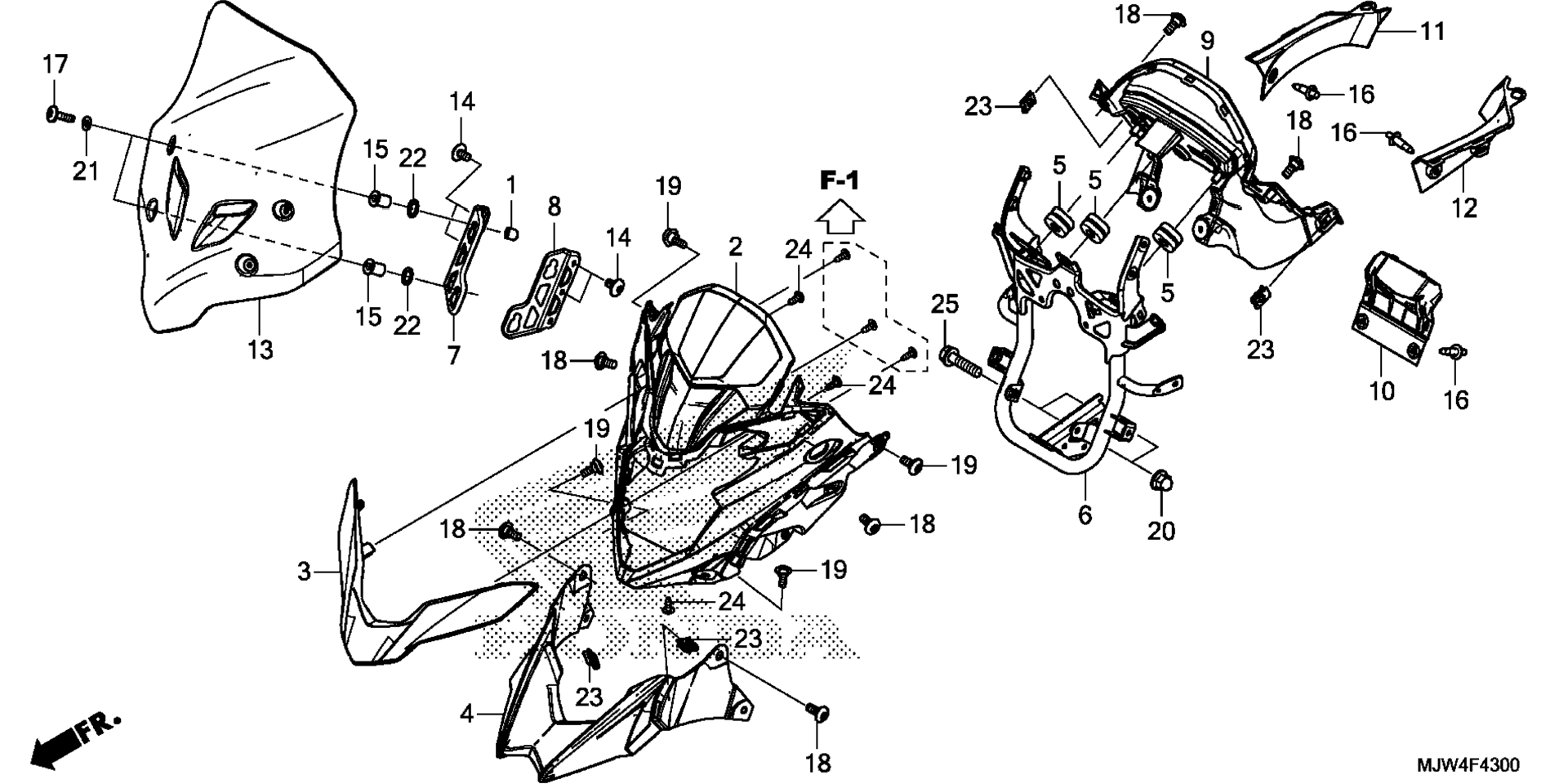

Схема uPPER крышка / WINDSCREEN для CB500XA 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER B, HEAD SIDE COVER art. 12372-KGB-610
По запросу
2
COVER A, FR. (UPPER) art. 64131-MJW-J80
По запросу
3
COVER B, FR. (UPPER) *NHA40M* (MAT KRYPTON SILVER METALLIC) art. 64141-MJW-J80ZA
По запросу
4
COVER, FR. (LOWER) art. 64151-MJW-J80
По запросу
5
RUBBER, SCREEN SETTING art. 64216-GJ2-730
По запросу
6
STAY, FR. COWL (UPPER) art. 64221-MJW-J80
По запросу
7
STAY, R. SCREEN art. 64224-MJW-J80
По запросу
8
STAY, L. SCREEN art. 64234-MJW-J80
По запросу
9
PANEL, METER art. 64260-MGZ-J80
По запросу
10
LID, POSITION BULB art. 64261-MGZ-J80
По запросу
11
PANEL, R. (INNER) art. 64270-MGZ-J81
По запросу
12
PANEL, L. (INNER) art. 64280-MGZ-J81
По запросу
13
WINDSCREEN art. 67101-MJW-J80
По запросу
14
SCREW, PAN (6X10) art. 90106-GBB-710
По запросу
15
NUT, COWL SETTING (5MM) art. 90111-KW3-003
По запросу
16
RIVET, PUSH art. 90116-MCS-G00
По запросу
17
SCREW, PAN (5X20) art. 90117-MGZ-J80
По запросу
18
SCREW, PAN (6X14) art. 90133-KPP-T00
По запросу
19
SCREW, PAN (5X14) art. 90134-KPP-T00
По запросу
20
NUT, CAP (8MM) art. 90443-KTM-970
По запросу
21
WASHER, THRUST (5MM) art. 90504-964-000
По запросу
22
WASHER, NYLON (9MM) art. 90507-ZV1-000
По запросу
23
NUT, CLIP (5MM) art. 90677-KAN-T00
По запросу
24
SCREW, TAPPING (4X12) art. 93903-24380
По запросу
25
BOLT, FLANGE (8X32) art. 95801-08032-00
По запросу
