модель 2017 года
- Модель CBR1000S
- Код модели CBR1000S1 2AC

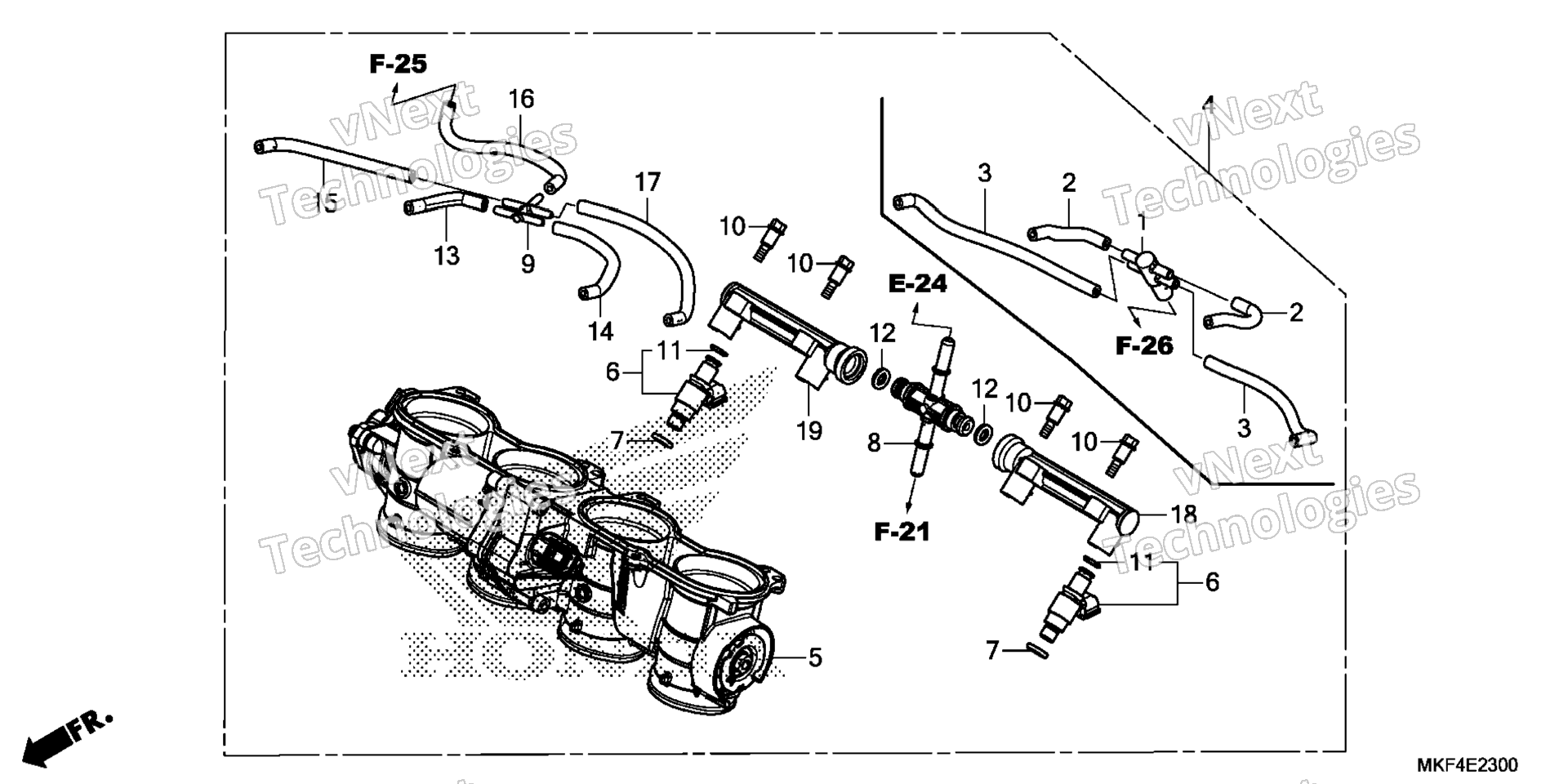

Схема дроссельного узла для CBR1000S1 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
T-JOINT art. 16180-ME5-761
По запросу
2
TUBE art. 16196-MFL-771
По запросу
3
TUBE art. 16197-MFL-771
По запросу
4
BODY ASSY., THROTTLE (K2B A) art. 16400-MKF-L21
По запросу
5
BODY ASSY., THROTTLE art. 16401-MKF-L21
По запросу
6
INJECTOR ASSY., FUEL art. 16450-MFL-003
По запросу
7
SEAL RING, INJECTOR art. 16472-MCW-000
По запросу
8
JOINT, FUEL art. 16650-MFL-003
По запросу
9
JOINT, FIVE-WAY art. 17201-MCJ-003
По запросу
10
BOLT, SHOULDER art. 90021-MGZ-D02
По запросу
11
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
12
O-RING (7.47X3.6) art. 91301-PLC-000
По запросу
13
BULK HOSE, VACUUM (3.5X1000) (3.5X50) art. 95005-35001-20M
По запросу
14
BULK HOSE, VACUUM (3.5X1000) (3.5X90) art. 95005-35001-20M
По запросу
15
BULK HOSE, VACUUM (3.5X1000) (3.5X110) art. 95005-35001-20M
По запросу
16
BULK HOSE, VACUUM (3.5X1000) (3.5X130) art. 95005-35001-20M
По запросу
17
BULK HOSE, VACUUM (3.5X1000) (3.5X160) art. 95005-35001-20M
По запросу
18
PIPE A, FUEL art. 16610-MFL-003
По запросу
19
PIPE B, FUEL art. 16620-MFL-003
По запросу
