модель 2017 года
- Модель CBR1000S
- Код модели CBR1000S2 2AC

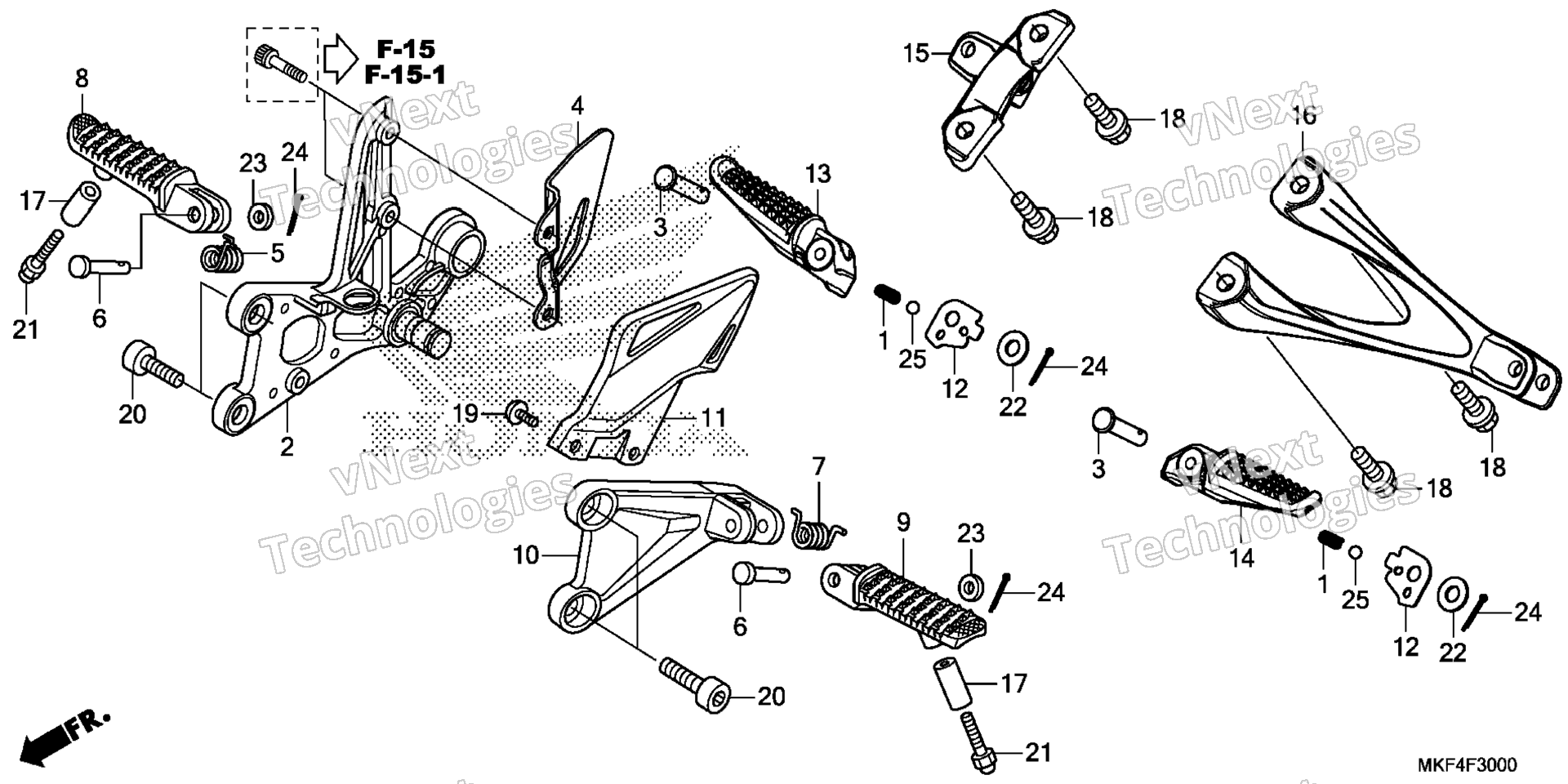

Схема подножка для CBR1000S2 2AC
Схема
Детали
Номер
Наименование детали
Цена
2
HOLDER, R. MAIN STEP art. 50600-MGP-D60
По запросу
4
GUARD, R. STEP art. 50607-MFL-000
По запросу
5
SPRING, R. STEP RETURN art. 50617-MCJ-750
По запросу
6
PIN, STEP BAR art. 50639-MFL-D20
По запросу
7
SPRING, L. STEP RETURN art. 50644-MCJ-750
По запросу
8
ARM, R. MAIN STEP art. 50660-MEL-000
По запросу
9
ARM, L. MAIN STEP art. 50665-MEL-000
По запросу
10
HOLDER, L. MAIN STEP art. 50700-MGP-D60
По запросу
11
GUARD, L. STEP art. 50707-MFL-000
По запросу
17
COLLAR, STEP (LOWER) art. 51486-MEL-000
По запросу
19
SCREW, PAN (6X12) art. 90106-MAV-000
По запросу
20
BOLT, SOCKET (8X22) art. 90157-MFL-D20
По запросу
21
BOLT, CAP (6X50) art. 92501-06050-0A
По запросу
23
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
24
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
