модель 2017 года
- Модель CRF1000
- Код модели CRF1000A 3AC

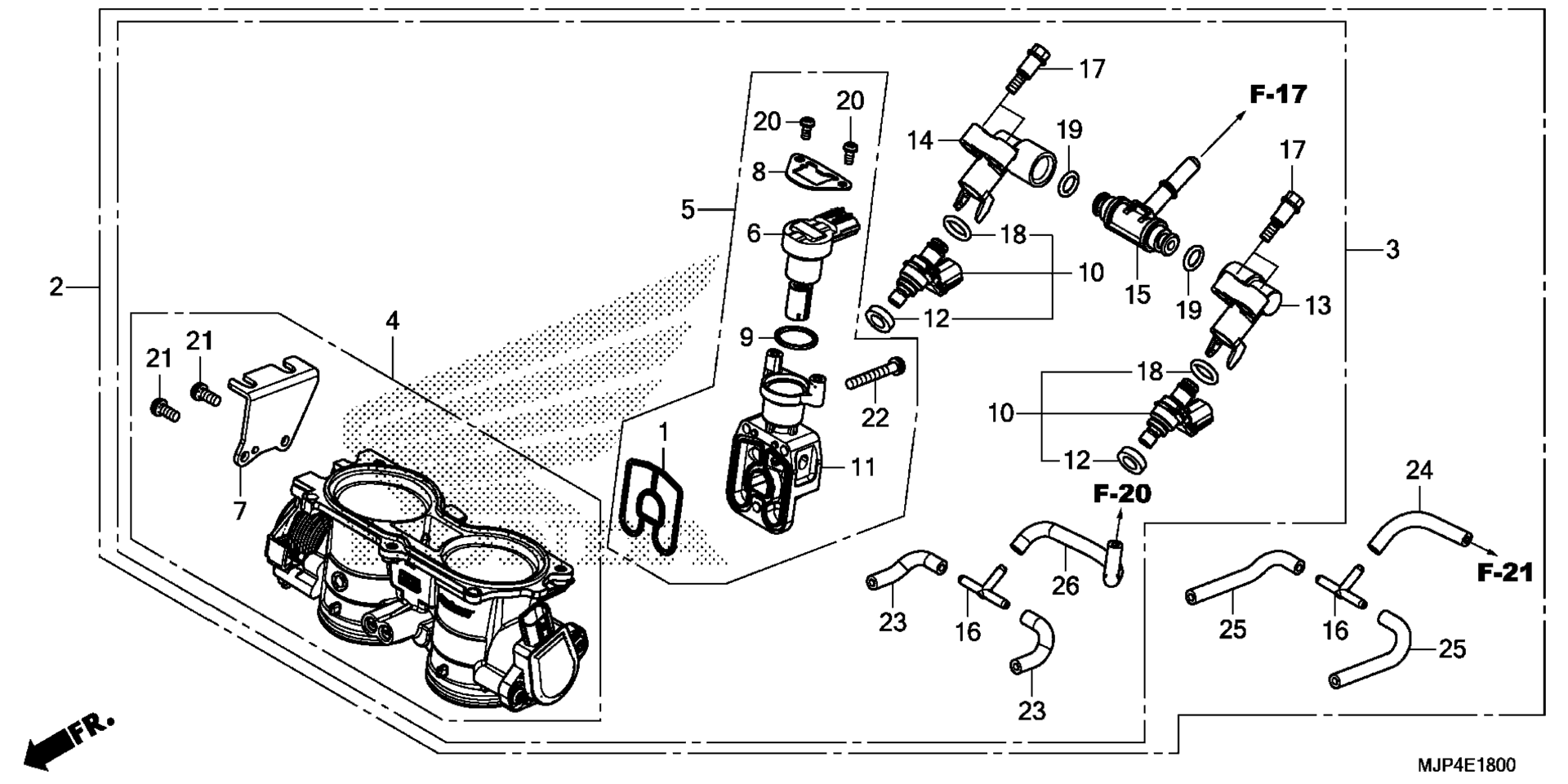

Схема дроссельного узла для CRF1000A 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
O-RING art. 16075-MEW-921
По запросу
2
BODY ASSY., THROTTLE (GQA5B A) art. 16400-MJP-A62
По запросу
4
BODY SET art. 16410-MJP-A61
По запросу
5
VALVE SET, IDLE AIR CONTROL art. 16430-MJP-G51
По запросу
6
MOTOR ASSY. art. 16431-MJP-G51
По запросу
7
STAY, WIRE art. 16432-MJP-G51
По запросу
8
PLATE, IDLE AIR CONTROL VALVE art. 16433-MEW-921
По запросу
9
O-RING (17.8X1.9) art. 16435-MFJ-D01
По запросу
10
INJECTOR ASSY., FUEL art. 16450-MJP-G52
По запросу
11
BODY, IDLE AIR CONTROL VALVE art. 16451-MJP-G51
По запросу
12
RING, SEAL art. 16472-KPC-D50
По запросу
13
PIPE, FUEL (A) art. 16610-HL4-003
По запросу
14
PIPE, FUEL (B) art. 16620-HL4-003
По запросу
15
T-JOINT, FUEL art. 16630-MFJ-D00
По запросу
16
JOINT A, VACUUM TUBE art. 17201-MG9-000
По запросу
17
BOLT, SHOULDER art. 90021-MGZ-D02
По запросу
18
O-RING (6.3X2.2) art. 91301-GGL-J01
По запросу
19
O-RING (7.47X3.6) art. 91301-PLC-000
По запросу
20
SCREW, PAN (4X8) art. 93500-04008-0H
По запросу
21
SCREW-WASHER (5X12) art. 93892-05012-08
По запросу
22
SCREW-WASHER (5X35) art. 93892-05035-08
По запросу
23
BULK HOSE, VACUUM (3.5X1000) (3.5X50) art. 95005-35001-20M
По запросу
24
BULK HOSE, VACUUM (3.5X1000) (3.5X80) art. 95005-35001-20M
По запросу
25
BULK HOSE, VACUUM (3.5X1000) (3.5X110) art. 95005-35001-20M
По запросу
26
BULK HOSE, VACUUM (3.5X1000) (3.5X140) art. 95005-35001-20M
По запросу
