модель 2017 года
- Модель CRF110
- Код модели CRF110F AC

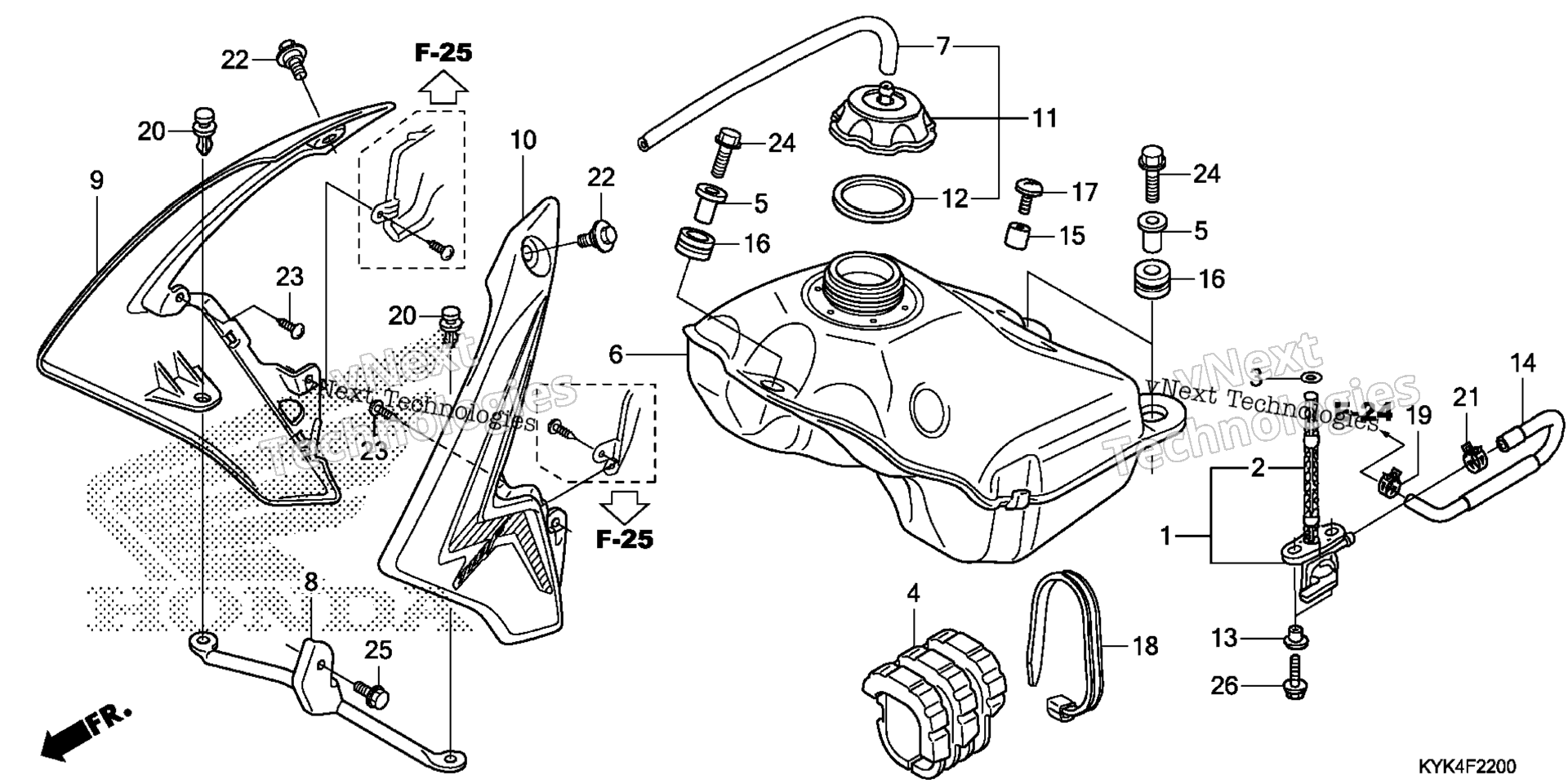

Схема топливного бака (1) для CRF110F AC
Схема
Детали
Номер
Наименование детали
Цена
1
PETCOCK ASSY. art. 16950-KSJ-A21
По запросу
2
SCREEN SET, FUEL STRAINER art. 16952-KSJ-A21
По запросу
3
O-RING (11.8X3.55) art. 16997-467-000
По запросу
4
RUBBER, TANK SETTING art. 17504-KYK-910
По запросу
5
COLLAR, TANK MOUNTING art. 17509-KYK-910
По запросу
6
TANK, FUEL art. 17510-KYK-910
По запросу
7
TUBE, FUEL CAP BREATHER art. 17521-429-000
По запросу
8
STAY, SHROUD art. 17541-KYK-910
По запросу
9
SHROUD SET A, R. TANK (TYPE1) (WL) art. 17545-KYK-910ZA
По запросу
10
SHROUD SET A, L. TANK (TYPE1) (WL) art. 17555-KYK-910ZA
По запросу
11
CAP ASSY., FUEL TANK art. 17620-GEL-770
По запросу
12
GASKET, FUEL CAP art. 17624-GEL-770
По запросу
13
COLLAR, FUEL TANK SETTING art. 17626-467-000
По запросу
14
TUBE, FUEL art. 17681-KYK-910
По запросу
15
COLLAR, SEAT MOUNTING art. 77207-KYK-910
По запросу
16
CUSHION, RR. FENDER art. 80103-MG2-000
По запросу
17
SCREW, SPECIAL (6X17) art. 90381-KCW-870
По запросу
18
BAND, WIRE HARNESS art. 90620-SB2-003
По запросу
19
CLAMP, TUBE (8.0) art. 90652-KSJ-A21
По запросу
20
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
21
CLAMP, TUBE (8.5) art. 90653-KSJ-A20
По запросу
22
BOLT, SPECIAL (6MM) art. 90653-KYK-910
По запросу
23
SCREW, TAPPING (4X10) art. 93913-24120
По запросу
24
BOLT, FLANGE (8X25) art. 95701-08025-00
По запросу
25
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
26
BOLT, FLANGE (6X14) art. 96001-06014-00
По запросу
