модель 2017 года
- Модель CRF450X
- Код модели CRF450X AC

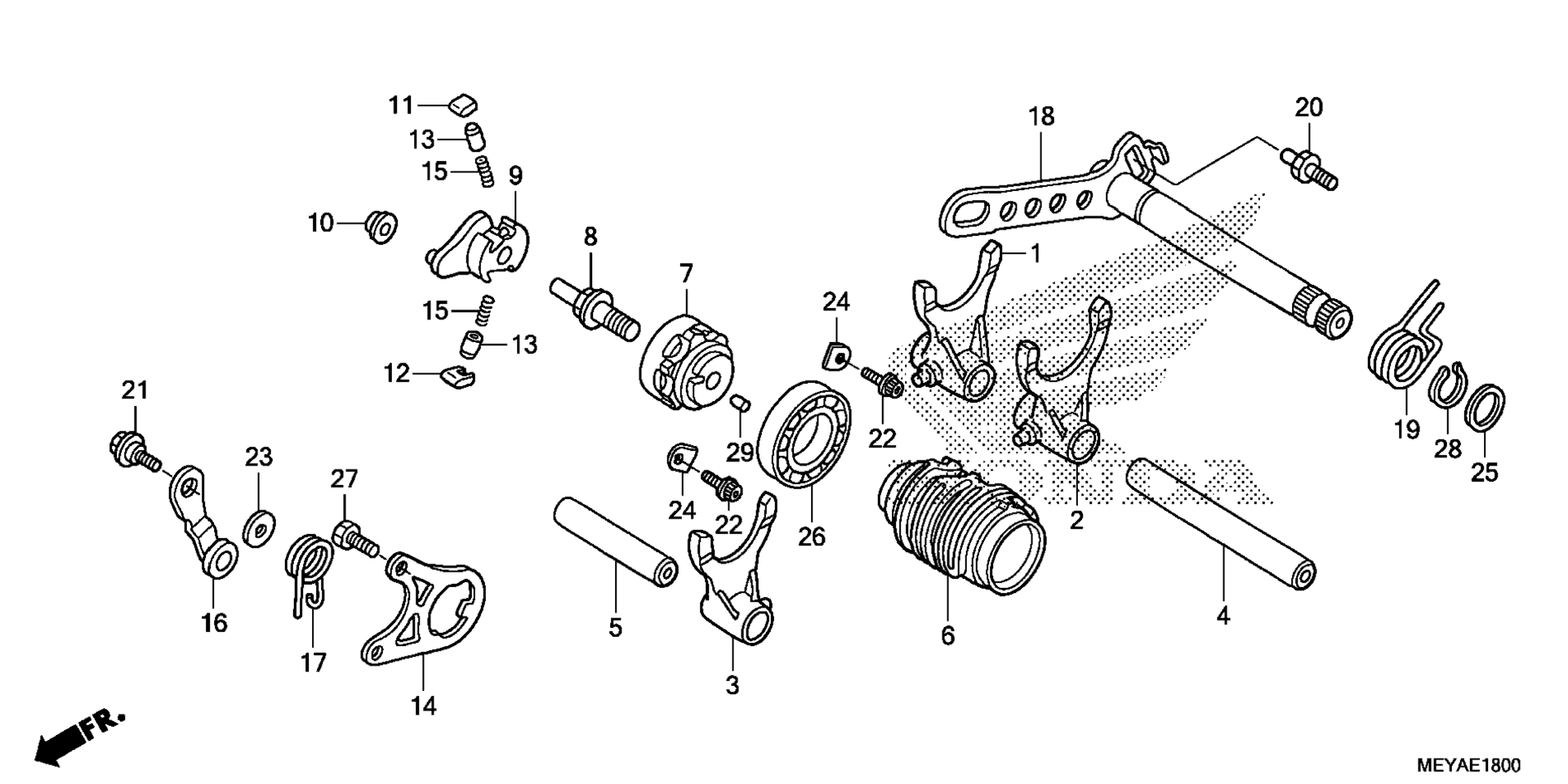

Схема переключение передач барабан для CRF450X AC
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, R. GEARSHIFT art. 24211-MEY-670
По запросу
2
FORK, L. GEARSHIFT art. 24221-MEY-671
По запросу
3
FORK, CENTER GEARSHIFT art. 24231-MEY-671
По запросу
4
SHAFT A, GEARSHIFT FORK art. 24241-MEY-670
По запросу
5
SHAFT B, SHIFT FORK art. 24242-MEN-730
По запросу
6
DRUM, GEARSHIFT art. 24311-MEY-670
По запросу
7
CENTER, GEARSHIFT DRUM art. 24312-KA3-741
По запросу
8
PIN, SHIFTER art. 24315-HA0-000
По запросу
9
SHIFTER, DRUM art. 24321-MEB-670
По запросу
10
COLLAR, SHIFTER art. 24322-MM4-000
По запросу
11
PAWL A, RATCHET art. 24324-KA3-711
По запросу
12
PAWL B, RATCHET art. 24325-KA3-711
По запросу
13
PLUNGER, PAWL art. 24326-KBH-901
По запросу
14
PLATE, GUIDE art. 24328-MEB-670
По запросу
15
SPRING, PAWL PLUNGER art. 24329-KA3-740
По запросу
16
STOPPER, DRUM art. 24430-KA3-740
По запросу
17
SPRING, SHIFT DRUM STOPPER art. 24435-KA4-770
По запросу
18
SPINDLE, GEARSHIFT art. 24610-MEY-670
По запросу
19
SPRING, GEARSHIFT RETURN art. 24651-MEB-671
По запросу
20
PIN, GEARSHIFT RETURN SPRING art. 24652-HA0-000
По запросу
21
PIVOT, SHIFT DRUM STOPPER ARM art. 90022-MG8-000
По запросу
22
BOLT, FLANGE SOCKET (6X14) art. 90071-MF5-000
По запросу
23
WASHER (6.1MM) art. 90435-HB3-000
По запросу
24
PLATE, BEARING HOLDER art. 90441-KRM-840
По запросу
25
WASHER (14MM) art. 90451-155-000
По запросу
26
BEARING, BALL (6805LU) art. 91008-MEY-671
По запросу
27
BOLT, HEX. (6X16) art. 93301-06016-0A
По запросу
28
CIRCLIP, OUTER (14MM) art. 94510-14000
По запросу
29
ROLLER (4X8) art. 96220-40080
По запросу
