модель 2017 года
- Модель NC700 /X
- Код модели NC700XD A

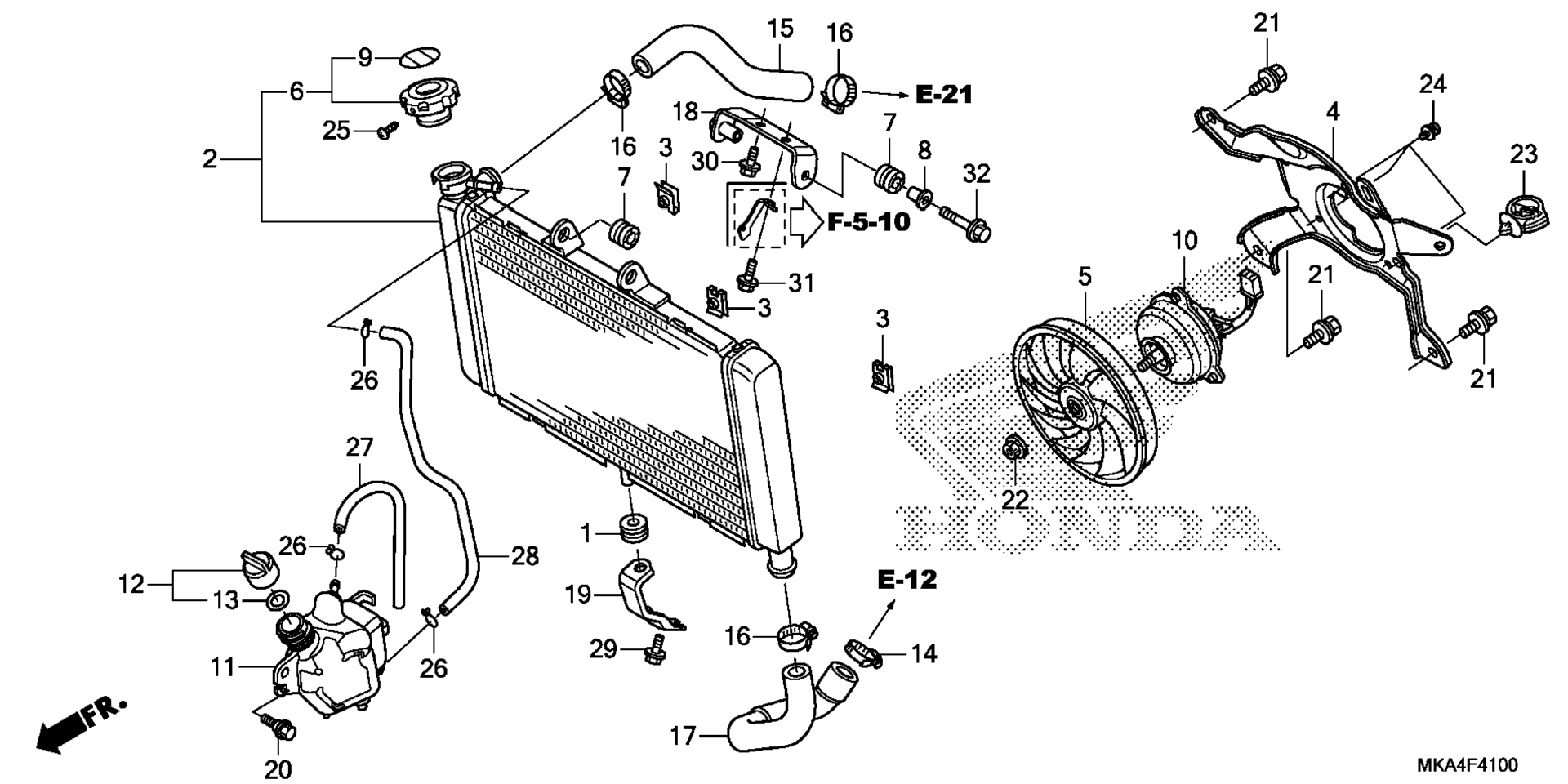

Схема радиатора для NC700XD A
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, CUSHION art. 17622-GB7-900
По запросу
2
RADIATOR (COO) art. 19010-MGS-J31
По запросу
3
NUT, SETTING (6MM) art. 19014-KEA-003
По запросу
4
SHROUD art. 19016-MGS-D31
По запросу
5
FAN, COOLING (TOYO) art. 19020-MGS-D31
По запросу
6
CAP, RADIATOR art. 19045-MY3-621
По запросу
7
RUBBER, RADIATOR MOUNTING art. 19051-MGS-D30
По запросу
8
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
9
SEAL, RADIATOR CAP (ENGLISH/FRENCH/JAPANESE) art. 19055-MV9-881
По запросу
10
MOTOR ASSY., FAN art. 19080-MGS-D31
По запросу
11
TANK, RADIATOR RESERVE art. 19101-MGS-D30
По запросу
12
CAP ASSY., RESERVE TANK art. 19106-GET-000
По запросу
13
GASKET, RESERVE TANK art. 19107-GET-000
По запросу
14
CLAMP, WATER HOSE (35MM) art. 19504-MGP-000
По запросу
15
HOSE, RADIATOR (UPPER) art. 19505-MGS-D30
По запросу
16
CLAMP, WATER HOSE art. 19505-ML3-770
По запросу
17
HOSE, RADIATOR (LOWER) art. 19506-MGS-D30
По запросу
18
STAY, RADIATOR (UPPER) art. 19515-MGS-D30
По запросу
19
STAY, RADIATOR (LOWER) *NH303M* (MAT AXIS GRAY METALLIC) art. 19516-MGS-D30ZA
По запросу
20
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
21
BOLT-WASHER (6X12) art. 90120-GHB-601
По запросу
22
NUT, FLANGE (3MM) art. 90315-MFL-003
По запросу
23
CLIP, HARNESS art. 90683-MGC-920
По запросу
24
SCREW-WASHER (4X6) art. 93891-04006-07
По запросу
25
SCREW, TAPPING (3X8) art. 93901-22180
По запросу
26
CLIP, TUBE (B10) art. 95002-02100
По запросу
27
BULK HOSE, VACUUM (5.5X3000) (5.3X250) art. 95005-55003-20M
По запросу
28
BULK HOSE, VACUUM (5.5X3000) (5.3X580) art. 95005-55003-20M
По запросу
29
BOLT, FLANGE (6X14) art. 95701-06014-02
По запросу
30
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
31
BOLT, FLANGE (6X18) art. 95701-06018-08
По запросу
32
BOLT, FLANGE (6X25) art. 95701-06025-08
По запросу
