модель 2018 года
- Модель CB650F
- Код модели CB650F 2AC

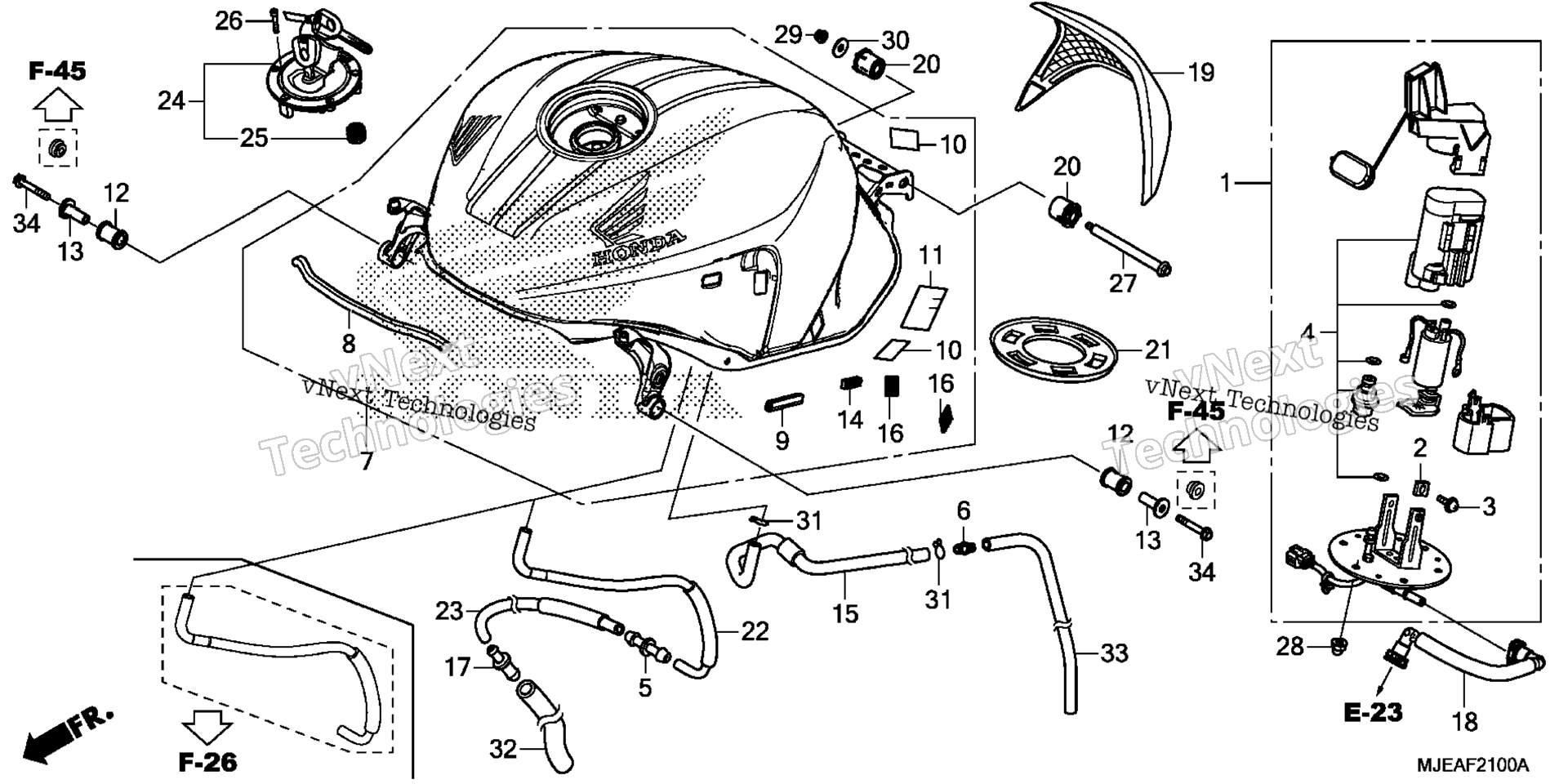

Схема топливного бака для CB650F 2AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-MJE-D03
По запросу
2
STOPPER art. 16711-MGS-D31
По запросу
3
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
4
FILTER ASSY., FUEL art. 16730-MGS-D31
По запросу
4
FILTER ASSY., FUEL art. 16730-MKT-D01
По запросу
6
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
7
TANK ASSY., FUEL (TYPE1) (WL) art. 17500-MJE-DH0ZB
По запросу
8
TRIM, FUEL TANK art. 17515-MJE-D00
По запросу
9
TRIM, FUEL TANK art. 17516-MEE-D00
По запросу
10
SEAL, TANK art. 17521-KY1-300
По запросу
11
FILM, PROTECTOR art. 17521-MJE-D00
По запросу
12
RUBBER, RR. TANK MOUNTING art. 17534-MFJ-D00
По запросу
13
COLLAR art. 17538-KZZ-900
По запросу
14
FASTENER A, DUAL LOCK (8X25) art. 17540-MJE-D00
По запросу
15
TUBE, DRAIN art. 17543-MJE-D00
По запросу
16
FASTENER F, DUAL LOCK (20X20) art. 17543-MJE-DB0
По запросу
18
HOSE, FUEL FEED art. 17570-MJE-D01
По запросу
20
CUSHION, RR. FUEL TANK art. 17572-MJE-D00
По запросу
21
GASKET, BASE art. 17574-MGS-D30
По запросу
24
CAP, FUEL FILLER art. 17620-MJE-D04
По запросу
25
SEAL, BREATHER art. 17621-MGP-D62
По запросу
26
BOLT, SOCKET (4X25) (SUS) art. 90120-MJE-D00
По запросу
27
BOLT, HINGE (10X102.4) art. 90135-MJE-D00
По запросу
28
NUT, CAP (6MM) art. 90201-415-000
По запросу
29
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
30
WASHER, PLAIN (6MM) art. 94103-06800
По запросу
31
CLIP, TUBE (B12.5) art. 95002-02130
По запросу
33
BULK HOSE, VACUUM (8X1000) (8X410) art. 95005-80001-20M
По запросу
34
BOLT, FLANGE (6X40) art. 95701-06040-00
По запросу
