модель 2018 года
- Модель CMX300
- Код модели CMX300 A

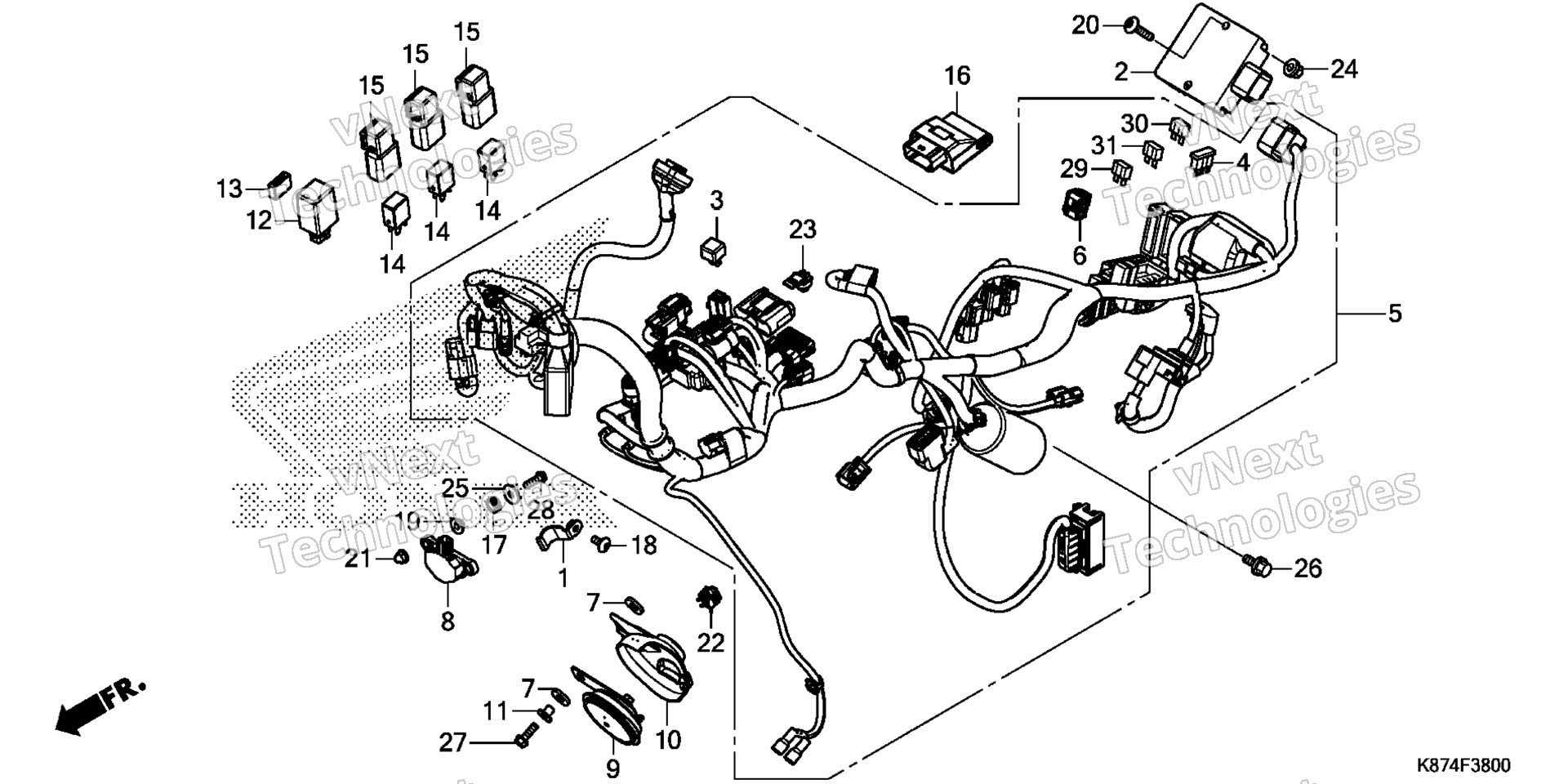

Схема жгута проводов для CMX300 A
Схема
Детали
Номер
Наименование детали
Цена
1
STAY, MAIN HARNESS art. 19136-K87-A00
По запросу
2
RECTIFIER ASSY., REGULATE art. 31600-K87-A01
По запросу
3
RECTIFIER, SILICON art. 31700-MM8-610
По запросу
4
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
5
WIRE HARNESS art. 32100-K87-A00
По запросу
6
CAP, DUMMY (WPC 4P 090 M) (RED) art. 32606-K44-V01
По запросу
7
RUBBER, TAILLIGHT BRACKET art. 33714-KL3-620
По запросу
8
SENSOR ASSY., BANK ANGLE (M6) art. 35160-KVS-751
По запросу
9
HORN (HIGH) art. 38110-MGZ-J01
По запросу
10
HEAT GUARD, HORN art. 38111-MGZ-J00
По запросу
11
COLLAR, HORN SETTING art. 38117-MGZ-J00
По запросу
12
RELAY, TURN SIGNAL (MITSUBA) art. 38301-MJE-D02
По запросу
13
SUSPENSION, TURN SIGNAL RELAY art. 38306-MGZ-K00
По запросу
14
RELAY, POWER (MICRO ISO 4P) art. 38501-MCS-G01
По запросу
15
SUSPENSION, POWER RELAY art. 38506-MCS-G00
По запросу
16
PGM-FI UNIT art. 38770-K87-A02
По запросу
17
RUBBER, SIDE COVER art. 64535-MFJ-D00
По запросу
18
SCREW, PAN (6X14) art. 90118-MGZ-D80
По запросу
19
COLLAR, BANK ANGLE SENSOR art. 90129-MGZ-J00
По запросу
20
SCREW, PAN (6X22) art. 90130-KYJ-900
По запросу
21
NUT, CAP (6MM) art. 90202-KCW-870
По запросу
22
CLIP, CABLE (8MM) art. 90690-GHB-631
По запросу
23
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
24
NUT, FLANGE (6MM) art. 94050-06070
По запросу
25
WASHER, PLAIN (6MM) art. 94103-06800
По запросу
26
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
27
BOLT, FLANGE (6X20) art. 95701-06020-07
По запросу
28
BOLT, FLANGE (6X22) art. 95701-06022-08
По запросу
29
FUSE, MINI (7.5A) art. 98200-40750
По запросу
30
FUSE, MINI (15A) art. 98200-41500
По запросу
