модель 2018 года
- Модель CRF1000
- Код модели CRF1000A 3AC

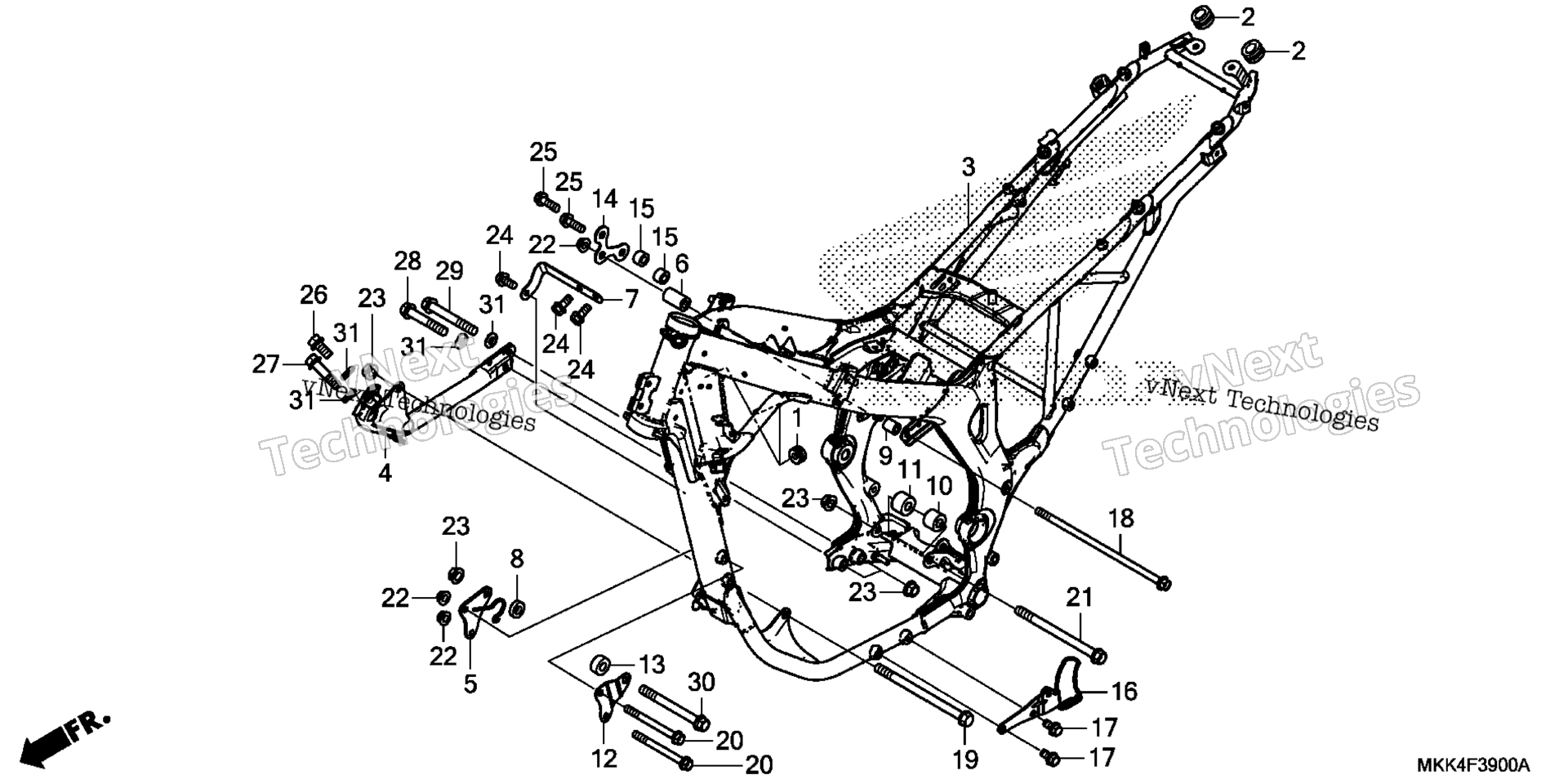

Схема рамы для CRF1000A 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, AIR CLEANER HOUSING MOUNTING art. 17245-107-010
По запросу
2
RUBBER, CUSHION art. 17622-GB7-900
По запросу
3
FRAME *NH303M* (MAT AXIS GRAY METALLIC) art. 50100-MKK-D00ZA
По запросу
4
PIPE, R. (LOWER) *NH303M* (MAT AXIS GRAY METALLIC) art. 50170-MJP-G50ZA
По запросу
5
PLATE, R. FR. ENGINE HANGER art. 50351-MKK-D00
По запросу
6
COLLAR C, R. ENGINE HANGER art. 50352-MJP-G50
По запросу
7
PLATE, FR. HEAD ENGINE HANGER art. 50353-MJP-G50
По запросу
8
COLLAR A, ENGINE HANGER art. 50354-MJP-G50
По запросу
9
COLLAR B, ENGINE HANGER art. 50355-MJP-G50
По запросу
10
COLLAR D, ENGINE HANGER art. 50356-MJP-G50
По запросу
11
COLLAR F, ENGINE HANGER art. 50357-MJP-G50
По запросу
12
PLATE, L. FR. ENGINE HANGER art. 50358-MKK-D00
По запросу
13
COLLAR A, L. ENGINE HANGER art. 50359-MJP-G50
По запросу
14
PLATE, R. RR. ENGINE HANGER (UPPER) art. 50361-MKK-D00
По запросу
15
COLLAR E, ENGINE HANGER art. 50362-MJP-G50
По запросу
16
BRACKET, SKID PLATE art. 64450-MJP-G50
По запросу
17
BOLT, FLANGE (8X16) art. 90036-GHB-640
По запросу
18
BOLT, FLANGE (8X217) art. 90102-MJP-G50
По запросу
19
BOLT, FLANGE (10X153) art. 90103-MY1-000
По запросу
20
BOLT, FLANGE (8X90) art. 90114-MKK-D00
По запросу
21
BOLT, FLANGE (10X138) art. 90116-KW3-000
По запросу
22
NUT, FLANGE (8MM) art. 94050-08080
По запросу
23
NUT, FLANGE (10MM) art. 94050-10080
По запросу
24
BOLT, FLANGE (8X18) art. 96300-08018-08
По запросу
25
BOLT, FLANGE (8X25) art. 96300-08025-08
По запросу
26
BOLT, FLANGE (10X20) art. 96300-10020-08
По запросу
27
BOLT, FLANGE (10X40) art. 96300-10040-08
По запросу
28
BOLT, FLANGE (10X60) art. 96300-10060-08
По запросу
29
BOLT, FLANGE (10X75) art. 96300-10075-08
По запросу
30
BOLT, FLANGE (10X100) art. 96400-10100-08
По запросу
31
WASHER (10.2X18X0.8) art. 90502-MJN-A00
По запросу
