модель 2018 года
- Модель CRF1000
- Код модели CRF1000D2 4AC

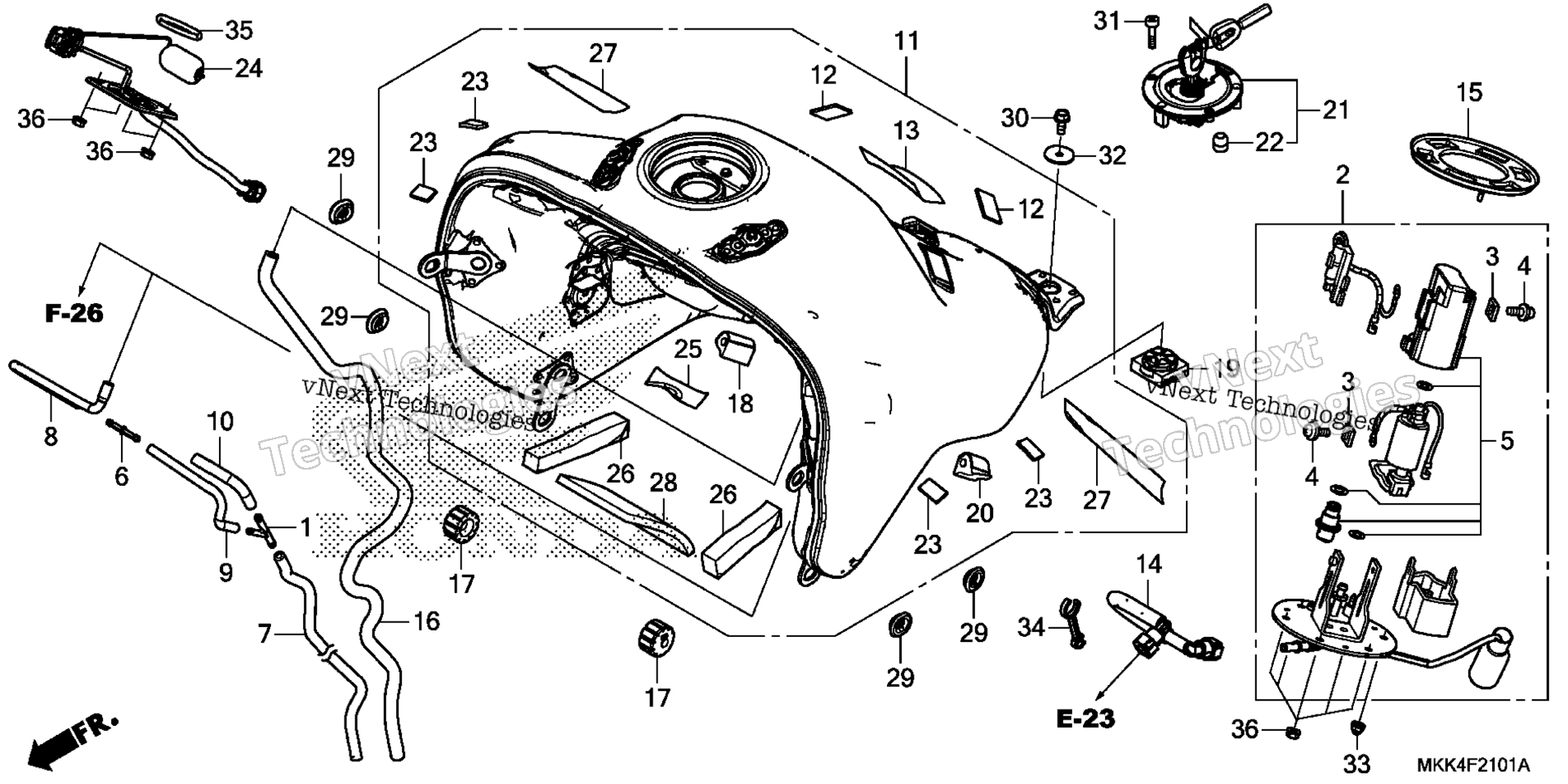

Схема топливного бака / FUEL PUMP (2) для CRF1000D2 4AC
Схема
Детали
Номер
Наименование детали
Цена
2
PUMP UNIT, FUEL (MSDS) art. 16700-MKK-D22
По запросу
3
STOPPER art. 16711-MGS-D31
По запросу
4
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
5
FILTER ASSY., FUEL art. 16730-MKT-D01
По запросу
11
TANK ASSY., FUEL (TYPE1) (WL) art. 17500-MKK-D71ZA
По запросу
12
RUBBER, TANK GUARD art. 17515-KFB-840
По запросу
13
TAPE, TANK PROTECTOR art. 17515-MEG-300
По запросу
14
HOSE, FUEL FEED art. 17526-MJP-G51
По запросу
15
GASKET, BASE art. 17574-MGS-D30
По запросу
16
TUBE, FUEL TANK DRAIN art. 17590-MJP-G50
По запросу
17
CUSHION, FR. FUEL TANK art. 17611-KE8-000
По запросу
18
RUBBER, R. TANK SIDE art. 17611-MKK-D20
По запросу
19
CUSHION, RR. FUEL TANK art. 17613-KFB-010
По запросу
20
RUBBER, L. TANK SIDE art. 17616-MKK-D20
По запросу
21
CAP, FUEL FILLER art. 17620-MJE-D04
По запросу
22
SEAL, BREATHER art. 17621-MGP-D62
По запросу
23
RUBBER, RADIATOR SHROUD art. 19036-GS2-600
По запросу
24
FUEL UNIT art. 37800-MKK-D21
По запросу
25
TAPE, COVER art. 64382-MM5-300
По запросу
26
MAT D, R. COWL (LOWER) art. 64418-MFJ-A40
По запросу
27
TAPE, PROTECTION art. 77281-MFL-D20
По запросу
28
URETHAN, FUEL TANK art. 83430-MJP-KC0
По запросу
29
GROMMET, AIR CLEANER HOUSING art. 83551-GE2-000
По запросу
30
BOLT, FLANGE (6X14) art. 90030-GHB-630
По запросу
31
BOLT, SOCKET (4X24) (SUS) art. 90110-MGP-D60
По запросу
32
WASHER, TANK SETTING art. 90136-428-870
По запросу
33
NUT, CAP (6MM) art. 90201-415-000
По запросу
34
CLAMP art. 90650-MJP-G50
По запросу
35
O-RING (39.5X5) art. 91305-KEH-601
По запросу
36
NUT, FLANGE (6MM) art. 94050-06000
По запросу
