модель 2019 года
- Модель CB650R
- Код модели CB650R AC

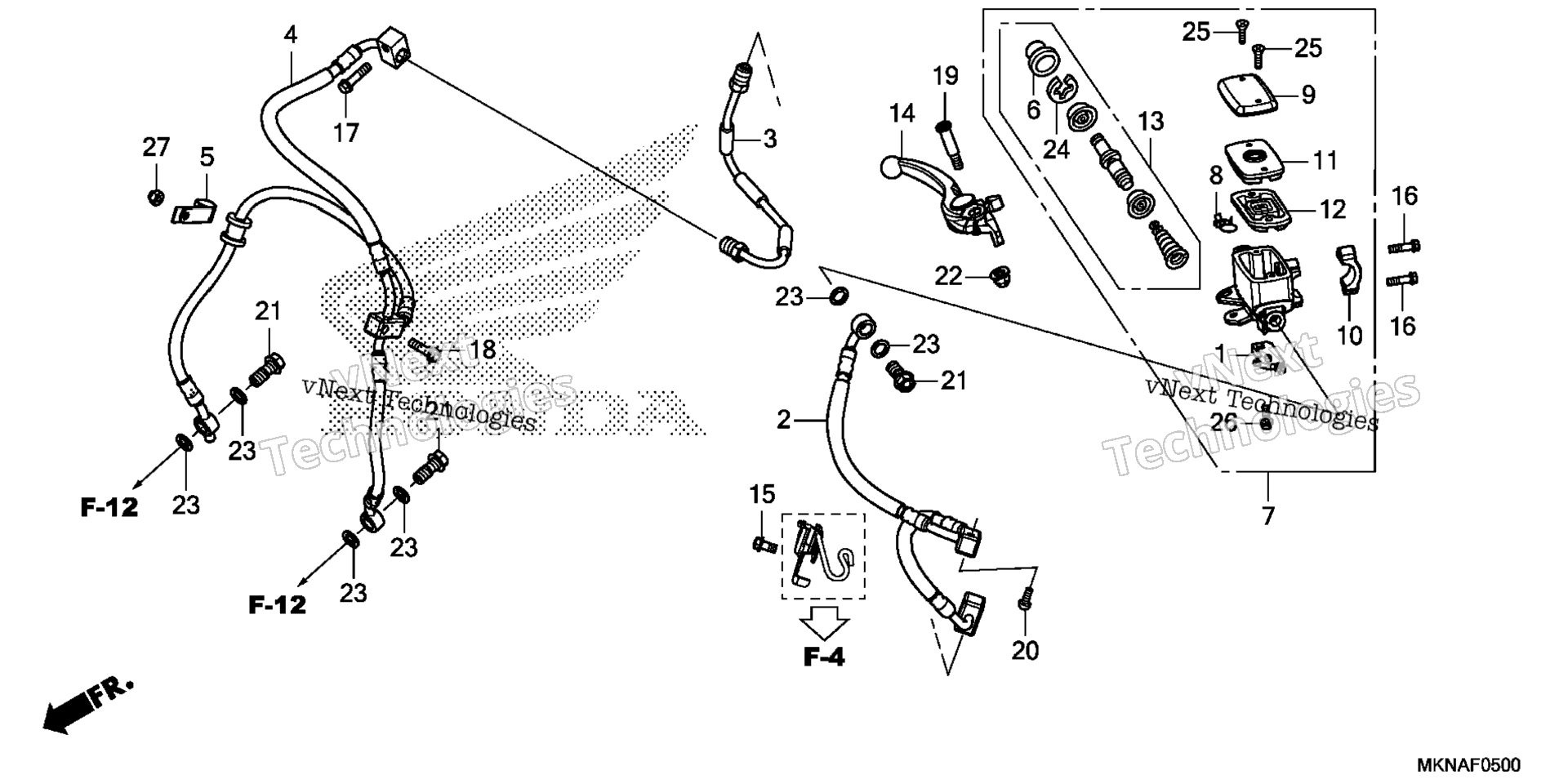

Схема переднего главного цилиндра тормоза (1) для CB650R AC
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MGS-D31
По запросу
2
HOSE A, FR. BRAKE art. 45124-MKN-D51
По запросу
3
PIPE, FR. BRAKE art. 45125-MKN-L40
По запросу
4
HOSE D, FR. BRAKE art. 45127-MKN-D51
По запросу
5
CLAMP, FR. BRAKE HOSE art. 45132-MKN-D50
По запросу
6
BOOT art. 45504-410-003
По запросу
7
MASTER CYLINDER SUB-ASSY., FR. BRAKE (NISSIN) art. 45510-MGH-641
По запросу
8
PROTECTOR art. 45512-MA6-006
По запросу
9
CAP, MASTER CYLINDER (NISSIN) art. 45513-MM5-016
По запросу
10
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
11
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
12
DIAPHRAGM art. 45520-MM5-006
По запросу
13
MASTER CYLINDER SET art. 45530-MA4-671
По запросу
14
LEVER ASSY., R. HANDLE (COO) art. 53170-MJE-305
По запросу
15
BOLT, FLANGE (6X12) art. 90013-GHB-610
По запросу
16
BOLT, FLANGE (6X22) art. 90013-GHB-660
По запросу
17
BOLT, FLANGE (6X25) art. 90013-GHB-670
По запросу
18
BOLT, FLANGE (6X23.5) art. 90113-MKN-D50
По запросу
19
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
20
SCREW, PAN (6X14) art. 90125-MKN-D50
По запросу
21
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
22
NUT, CAP (6MM) art. 90202-KCW-870
По запросу
23
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
24
CIRCLIP art. 90651-MA5-671
По запросу
25
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
26
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
27
NUT, CAP (6MM) art. 94021-06070-0S
По запросу
