модель 2019 года
- Модель CRF110
- Код модели CRF110F A

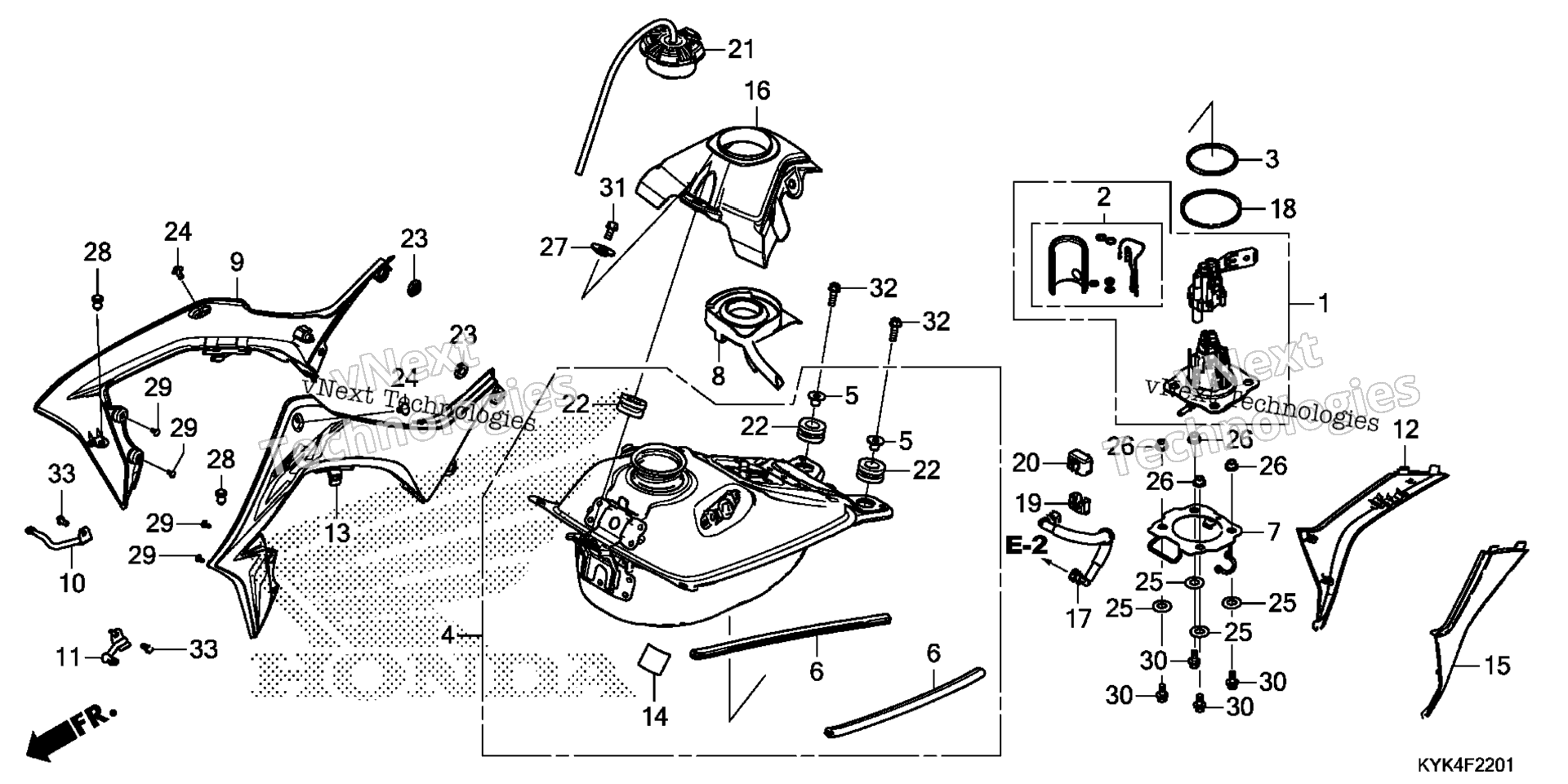

Схема топливного бака (2) для CRF110F A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT ASSY., FUEL (MSDS) art. 16700-K28-A61
По запросу
2
FILTER SET art. 16707-K45-N01
По запросу
3
O-RING (3.7X62.9) art. 16711-K99-A01
По запросу
4
TANK ASSY., FUEL art. 17500-K28-A60
По запросу
5
COLLAR, TANK MOUNTING art. 17509-KYK-910
По запросу
6
TRIM, FUEL TANK art. 17515-MJE-D00
По запросу
7
PLATE, SETTING art. 17527-KYK-D10
По запросу
8
TRAY, FUEL art. 17530-K28-A60
По запросу
9
SHROUD SET A, R. TANK (TYPE1) (WL) art. 17540-KYK-D10ZA
По запросу
10
STAY, R. SHROUD art. 17541-KYK-D10
По запросу
11
STAY, L. SHROUD art. 17542-KYK-D10
По запросу
12
SHROUD B, R. art. 17546-K28-A60
По запросу
13
SHROUD SET A, L. TANK (TYPE1) (WL) art. 17550-KYK-D10ZA
По запросу
14
FILM, PROTECTOR art. 17556-K28-910
По запросу
15
SHROUD B, L. art. 17556-K28-A60
По запросу
16
COVER, CENTER TANK art. 17560-K28-A60
По запросу
17
HOSE, FUEL FEED art. 17571-KYK-D11
По запросу
18
DUST SEAL art. 17574-K99-A01
По запросу
19
COVER, FUEL CONNECTOR art. 17575-K99-A00
По запросу
20
RUBBER, FUEL CONNECTOR art. 17576-KRN-A90
По запросу
21
CAP, FUEL FILLER art. 17620-K28-M22
По запросу
22
RUBBER, RR. CARRIER MOUNTING art. 50329-KYA-B00
По запросу
23
GROMMET, SIDE COVER art. 83551-376-000
По запросу
24
BOLT, SPECIAL (6MM) art. 90126-K99-A00
По запросу
25
WASHER, CONICAL SPRING FUEL PUMP art. 90502-MEN-A30
По запросу
26
COLLAR, FUEL PUMP art. 90503-K99-A00
По запросу
27
COLLAR, FR. TANK art. 90504-K28-A60
По запросу
28
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
29
SCREW, TAPPING (4X10) art. 93913-24120
По запросу
30
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
31
BOLT, FLANGE (8X16) art. 95701-08016-00
По запросу
32
BOLT, FLANGE (8X25) art. 95701-08025-00
По запросу
33
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
