модель 2020 года
- Модель CMX300
- Код модели CMX300 AC

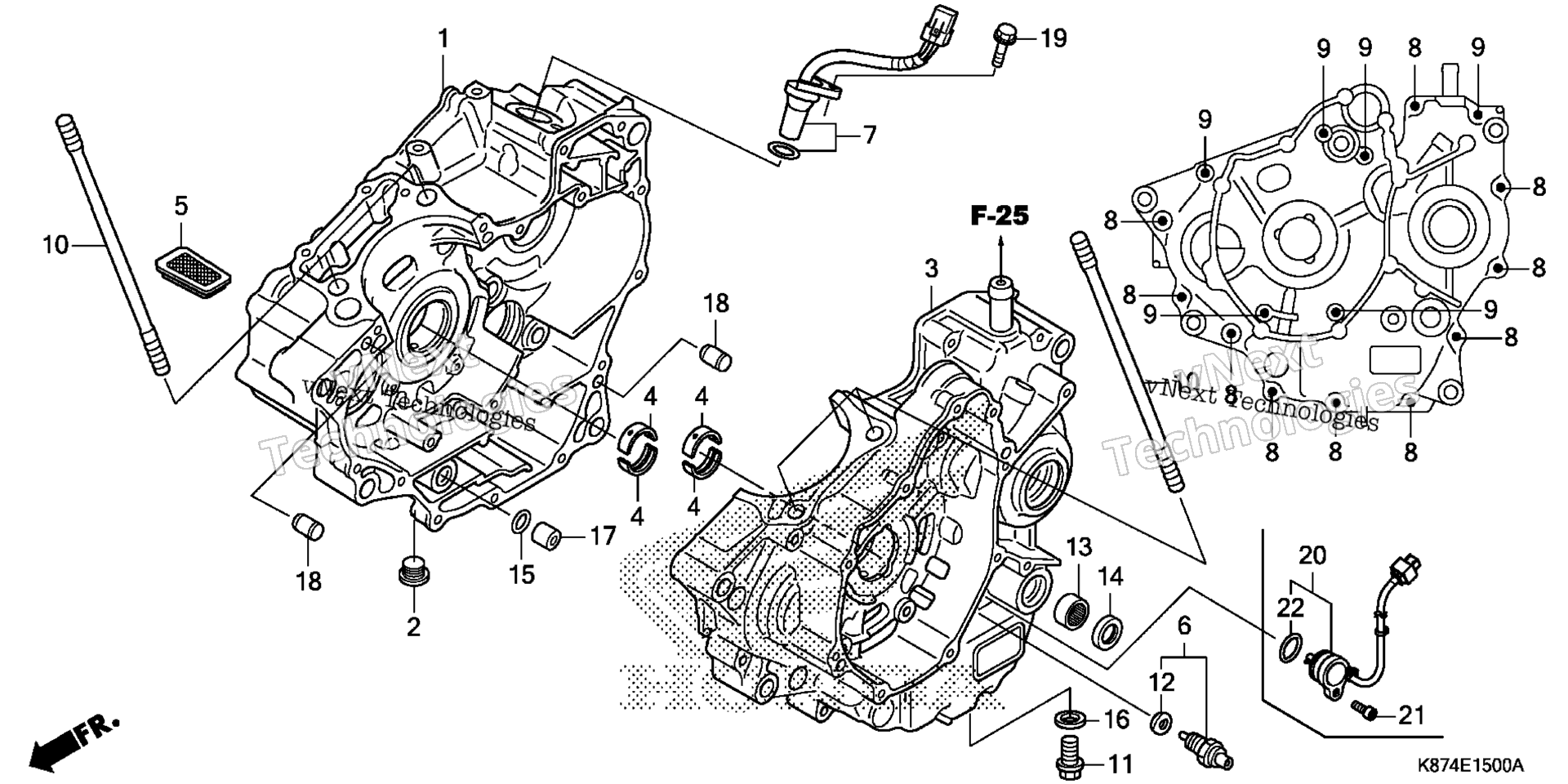

Схема картера для CMX300 AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-K33-D00
По запросу
2
BOLT, SEALING (16MM) art. 11107-KYJ-900
По запросу
3
CRANKCASE, L. art. 11200-K87-A30
По запросу
4
BEARING G, CRANKSHAFT (OVER SIZE) (PINK) art. 13318-K33-305
По запросу
4
BEARING F, CRANKSHAFT (OVER SIZE) (YELLOW) art. 13317-K33-305
По запросу
4
BEARING E, CRANKSHAFT (OVER SIZE) (GREEN) art. 13316-K33-305
По запросу
4
BEARING D, CRANKSHAFT (OVER SIZE) (RED) art. 13315-K33-305
По запросу
4
BEARING C, CRANKSHAFT (BROWN) art. 13314-K33-D01
По запросу
4
BEARING B, CRANKSHAFT (BLACK) art. 13313-K33-D01
По запросу
4
BEARING A, CRANKSHAFT (BLUE) art. 13312-K33-D01
По запросу
5
SCREEN, OIL FILTER art. 15421-KYJ-900
По запросу
7
SENSOR ASSY., SPEED (NIPPON SEIKI) art. 37700-K87-A01
По запросу
8
BOLT, FLANGE (6X40) (NSHF) art. 90014-KYJ-900
По запросу
9
BOLT, FLANGE (6X70) (NSHF) art. 90016-KYJ-900
По запросу
10
BOLT, STUD (10X178) art. 90032-K33-D00
По запросу
11
BOLT, DRAIN PLUG (12MM) art. 90061-KYJ-900
По запросу
13
BEARING, NEEDLE (14X20X12) art. 91028-MGS-D21
По запросу
14
OIL SEAL (14X22X5) (ARAI) art. 91203-KSP-911
По запросу
15
O-RING (11.8X1.9) (ARAI) art. 91301-KYJ-901
По запросу
16
Кольцо 12MM Honda art. 94109-12000
По запросу
17
Палец 12х16 Honda art. 94301-12160
от 326 ₽
18
PIN B, DOWEL (8X14) art. 94302-08140
По запросу
19
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
20
SWITCH ASSY., CHANGE art. 35759-K87-A31
По запросу
21
BOLT, SOCKET KNOCK (6MM) art. 90011-MGP-000
По запросу
22
O-RING (16.5X2.5) art. 91305-KC1-850
По запросу
Другие схемы модели
Картер
