модель 2020 года
- Модель CMX300
- Код модели CMX300A AC

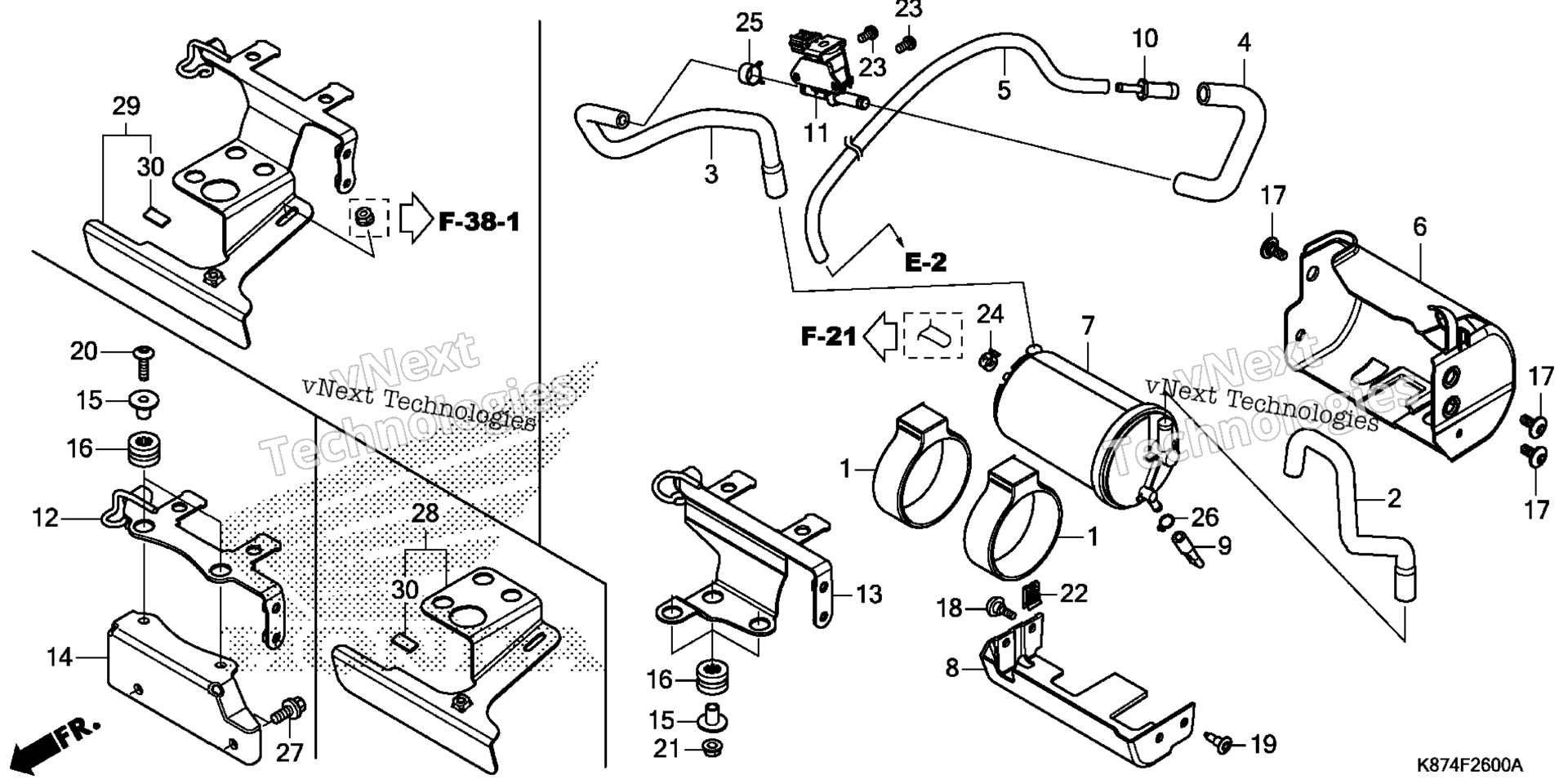

Схема cANISTER / STAY для CMX300A AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER, CANISTER MOUNTING art. 17411-KPP-930
По запросу
2
TUBE, AIR art. 17413-K87-A00
По запросу
3
TUBE, PURGE (PCSV-CANISTER) art. 17414-K87-L50
По запросу
4
TUBE, PURGE CONTROL VALVE JOINT art. 17415-K87-L00
По запросу
5
TUBE, CYLINDER HEAD art. 17416-K87-L00
По запросу
6
COVER A, CANISTER art. 17421-K87-L00
По запросу
7
CANISTER art. 17421-KYJ-902
По запросу
9
TUBE, DRAIN art. 17431-K87-L00
По запросу
10
JOINT, TUBE art. 19126-KM1-010
По запросу
11
VALVE, PURGE CONTROL SOLENOID art. 36162-MKA-D81
По запросу
15
COLLAR, FR. FENDER (BLACK) art. 61104-428-730
По запросу
16
RUBBER, HEADLIGHT CASE MOUNTING art. 61304-415-000
По запросу
17
SCREW, SPECIAL (6X14) art. 90111-K87-A00
По запросу
21
NUT, U (6MM) art. 90301-MG3-000
По запросу
23
SCREW-WASHER (5X10) art. 93892-05010-08
По запросу
24
CLAMP, TUBE (D8) art. 95002-40800-08
По запросу
25
CLAMP, TUBE (D12) art. 95002-41200-08
По запросу
26
CLIP, TUBE (C9) art. 95002-50000
По запросу
29
STAY, REGULATE RECTIFIER art. 50347-K87-L30
По запросу
30
RUBBER, PROTECTOR art. 81257-KWC-900
По запросу
Другие схемы модели
CANISTER / STAY
