модель 2021 года
- Модель CB1000R
- Код модели CB1000RA 3AC

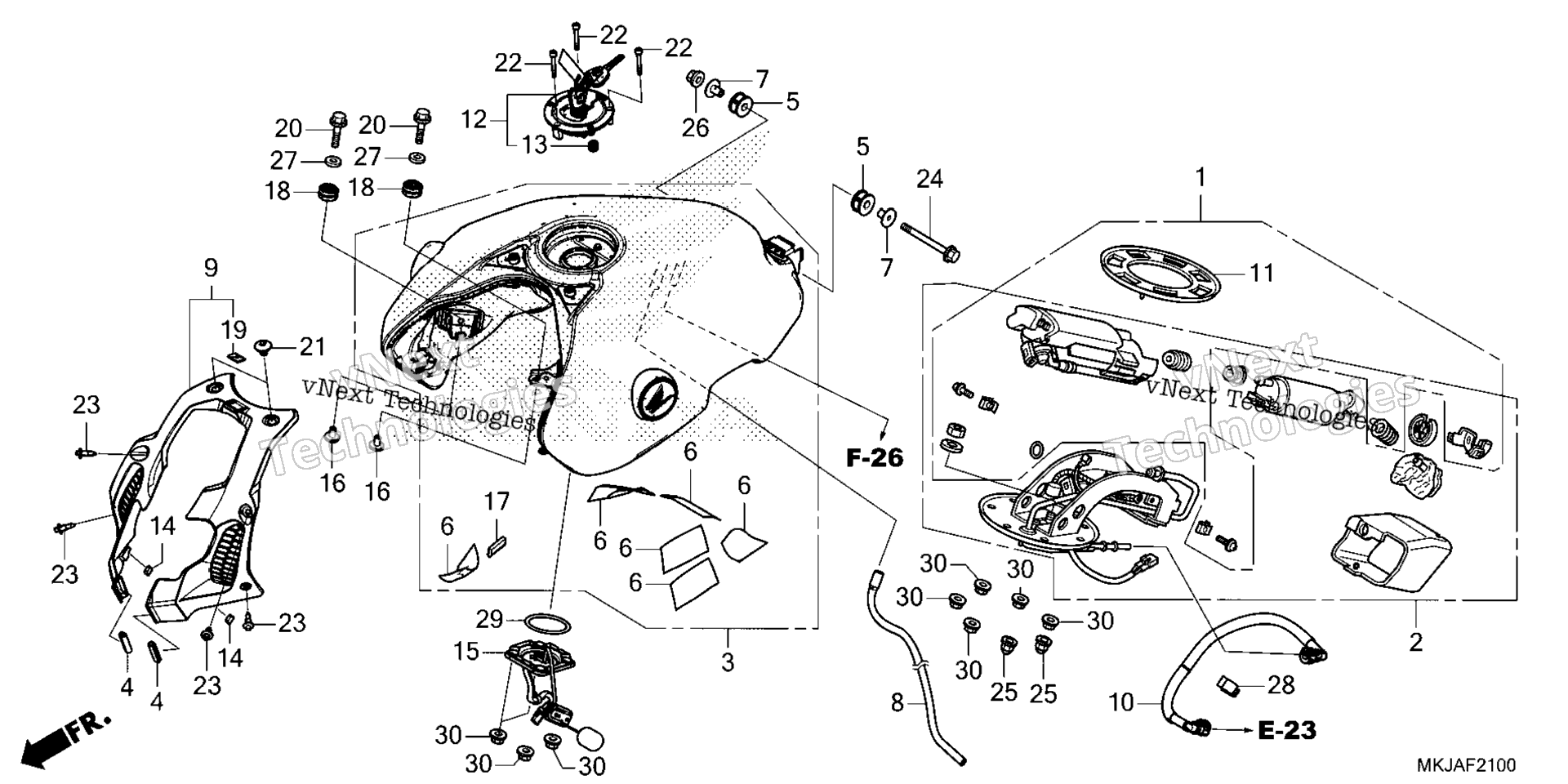

Схема топливной системы TANK / FUEL PUMP для CB1000RA 3AC
Схема
Детали
Номер
Наименование детали
Цена
1
FILTER ASSY., FUEL art. 16011-MGJ-D01
По запросу
2
PUMP ASSY., FUEL (MSDS) art. 16700-MKJ-D02
По запросу
3
TANK ASSY., FUEL (TYPE4) (WL) art. 17500-MKJ-E50ZA
По запросу
4
TRIM, FUEL TANK art. 17518-MFN-D00
По запросу
5
RUBBER, L. FR. TANK MOUNTING art. 17533-MFL-000
По запросу
6
FILM, SIDE COVER GUARD art. 17535-KBH-300
По запросу
7
COLLAR, FR. TANK SETTING art. 17535-MKJ-D00
По запросу
8
TUBE, FUEL TANK DRAIN art. 17542-MKJ-D00
По запросу
9
COVER, FR. FUEL TANK art. 17556-MKJ-D00
По запросу
10
HOSE, FUEL FEED art. 17570-MKJ-D01
По запросу
11
GASKET, BASE art. 17574-MCF-000
По запросу
12
CAP, FUEL FILLER art. 17620-MJE-D04
По запросу
13
SEAL, BREATHER art. 17621-MGP-D62
По запросу
14
RUBBER, PROTECTOR GASKET art. 18293-147-000
По запросу
15
FUEL UNIT art. 37800-MKJ-D01
По запросу
16
COLLAR, SETTING art. 61104-422-000
По запросу
17
RUBBER, SPACER art. 77182-KTB-300
По запросу
18
RUBBER, TAILLIGHT MOUNTING art. 84703-425-000
По запросу
19
EMBLEM, PRODUCT (UEHARA) art. 86150-GFC-902
По запросу
20
BOLT, FLANGE (6X25) art. 90031-GHB-680
По запросу
21
BOLT, SOCKET (6X8) art. 90107-MKJ-D00
По запросу
22
BOLT, SOCKET (4X24) (SUS) art. 90110-MGP-D60
По запросу
23
CLIP, BUMPER SEAL art. 90116-SP0-003
По запросу
24
BOLT, FLANGE (6X90) art. 90162-GHB-810
По запросу
25
NUT, CAP (6MM) art. 90213-PH3-000
По запросу
26
NUT, U (6MM) art. 90301-MG3-000
По запросу
27
WASHER, PLAIN (6MM) art. 90525-428-900
По запросу
28
CLAMP, HOSE (BLACK) art. 90611-KZZ-901
По запросу
29
O-RING (39.5X5) art. 91305-MC7-000
По запросу
30
NUT, FLANGE (6MM) art. 94050-06080
По запросу
