модель 2021 года
- Модель CB500X
- Код модели CB500XA AC

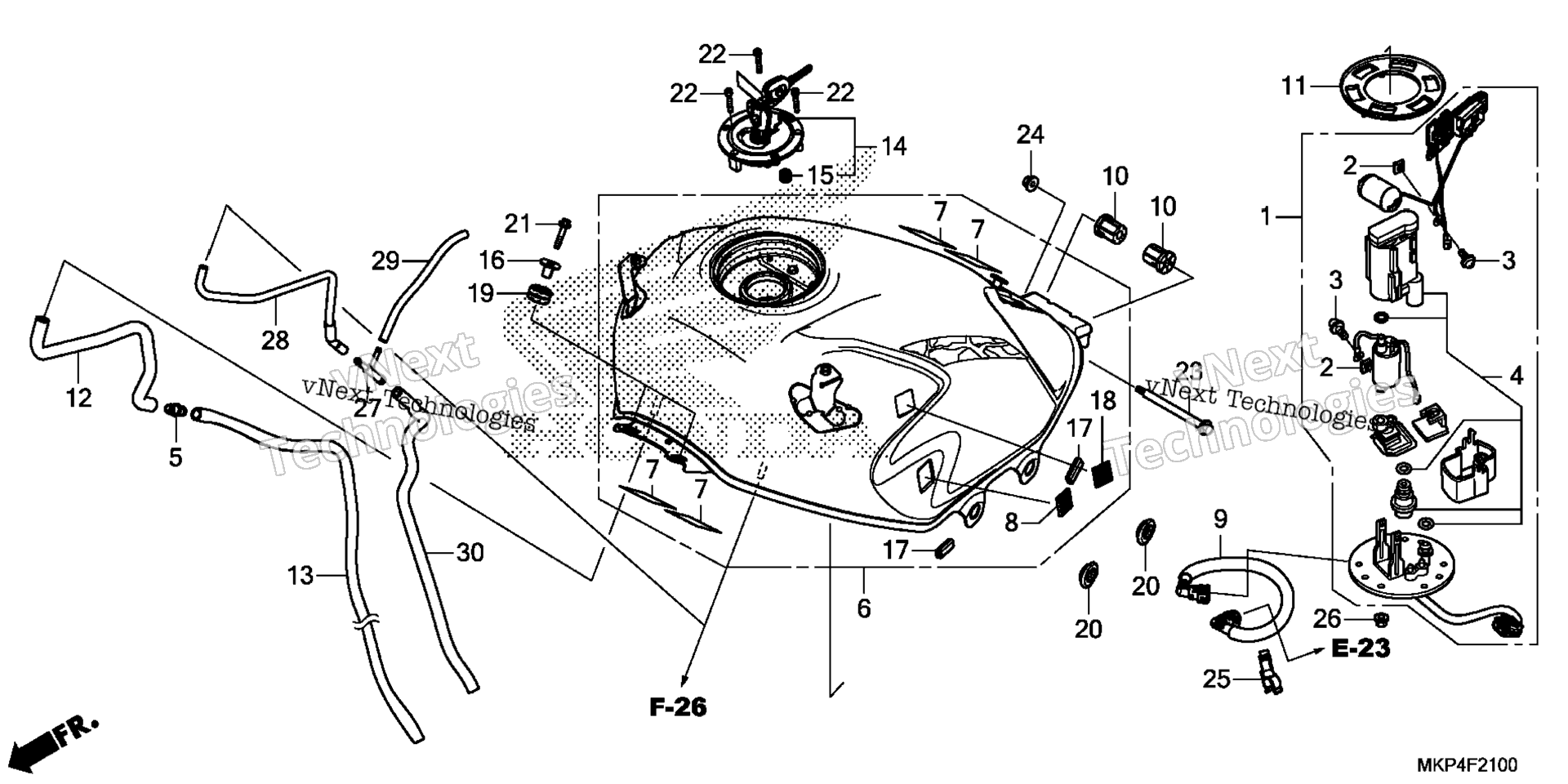

Схема топливной системы TANK / FUEL PUMP для CB500XA AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT, FUEL (MSDS) art. 16700-MJW-J83
По запросу
2
STOPPER art. 16711-MGS-D31
По запросу
3
SCREW (4X6.6) art. 16712-MGS-D31
По запросу
4
FILTER ASSY., FUEL art. 16730-MJW-J82
По запросу
5
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
6
TANK ASSY., FUEL (TYPE1) (WL) art. 17500-MKP-DL0ZB
По запросу
7
TAPE B, TANK GUARD art. 17528-KCZ-930
По запросу
8
FASTENER, DUAL LOCK (20X20) art. 17540-MJW-J80
По запросу
9
HOSE, FUEL FEED art. 17570-MJW-J01
По запросу
10
CUSHION, RR. FUEL TANK PIVOT art. 17572-KPP-T00
По запросу
11
GASKET, BASE art. 17574-MGS-D30
По запросу
12
TUBE, FUEL TANK DRAIN art. 17590-MGZ-J00
По запросу
13
TUBE, FUEL TANK DRAIN art. 17591-MJW-J00
По запросу
14
CAP, FUEL FILLER art. 17620-MJE-D04
По запросу
15
SEAL, BREATHER art. 17621-MGP-D62
По запросу
16
COLLAR, RADIATOR MOUNTING art. 61102-KTY-D30
По запросу
17
RUBBER, PROTECTOR art. 64122-MCZ-000
По запросу
18
FASTENER B, DUAL LOCK (20X20) art. 64243-MEW-920
По запросу
19
RUBBER B, SEAT MOUNTING art. 77208-KW7-900
По запросу
20
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
21
BOLT, FLANGE (6X25) art. 90013-GHB-670
По запросу
22
BOLT, SOCKET (4X25) (SUS) art. 90120-MJE-D00
По запросу
23
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
24
NUT, U (6MM) (FUJI SEIMITSU) art. 90301-KGH-901
По запросу
25
CLAMP, FUEL HOSE (BLACK) art. 91593-MGZ-J01
По запросу
26
NUT, FLANGE (6MM) art. 94050-06000
По запросу
